اجزاء اصلی تشکیل دهنده ویلای پیش ساخته ال اس اف LSF (سیستم ساختمانی ال اس اف LSF) به طور کل نگر از ۶ نوع مصالح ساختمانی تشکیل شده است:
- قابهای فولادی سبک یا همان سازه ال اس اف LSF
- پوششهای پیش ساخته داخلی دیوار و سقف مانند پانلهای گچی در ویلای پیش ساخته ال اس اف LSF
- عایقهای پیش ساخته حرارتی و صوتی مانند پشم شیشه یا پشم سنگ که داخل دیوارهای سازه ال اس اف LSF اجرا میگردند.
- پوششهای پیش ساخته دیوار بیرونی مانند فایبرسمنت در ویلای پیش ساخته ال اس اف LSF
- پوششهای پیش ساخته کفها مانند فایبرسمنت یا OSB در ویلای پیش ساخته ال اس اف LSF
- پوششهای پیش ساخته بیرونی سقف شیروانی مانند ساندویچ پانل در ویلای پیش ساخته ال اس اف LSF
با اتصال قطعات فوق الذکر به یکدیگر ویلای پیش ساخته ال اس اف LSF شکل میگیرد.

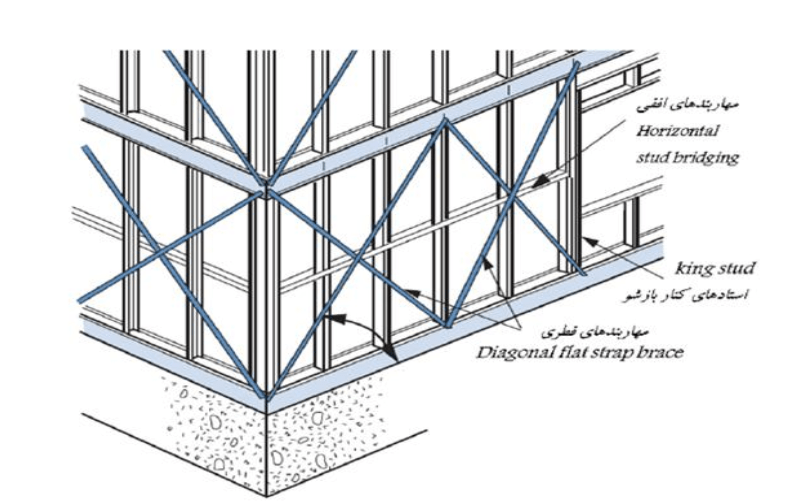

اجزاء تشکیل دهنده ویلای پیش ساخته ال اس اف LSF
۱. قطعات فولادی در ویلای پیش ساخته ال اس اف LSF
همانطور که به اجزاء تشکیل دهنده سیستم ویلای پیش ساخته ال اس اف LSF اشاره شد، اصلیترین اجزاء تشکیل دهنده این سیستم، قطعات فولادی CFS میباشند که نقش اصلی در باربری و پرکنندگی جدارهای سیستم (دیوارها) را به عهده دارند. بهکارگیری این قطعات مزایای زیادی در صنعت ساختمان سازی دارد که بخشهایی از آنها را به طور خلاصه می توان به شرح ذیل عنوان نمود:
- مقاومت بالای قطعات نسبت به وزنشان
- قطعات سیستم به راحتی قابلیت پیش ساخته شدن و تولید انبوه را دارند.
- قابلیت تلفیق با روشهای ساخت و ساز رایج ساختمان با اتصالات مطمئن
- قطعات را میتوان در برابر زنگزدگی در حد مورد نیاز مقاوم نمود.
- بازیافت مواد بکار رفته و استفاده مجدد قطعات امکان پذیر میباشد.
- قطعات غیر قابل احتراق میباشند.
- ثبات در ابعاد و اندازه قطعات در مقایسه با مصالح ساختمانی دیگر
با توجه به بکارگیری مصالح ساختمانی مدرن مثل فولاد، تخته گچی، پشم شیشه با روش تولید صنعتی در کارخانه سبب شده است این سیستم قابلیت انطباق با ویژگیهای معماری انواع سیستمهای ساختمانی در کشورهای مختلف را داشته باشد. بر این اساس مراحل تولید ویلای پیش ساخته ال اس اف LSF عامل موثری برای کارا بودن این سیستم و استفاده بهینه از مصالح ساختمانی گردیده است.
دلیل دیگر برای کارا بودن سیستم پیش ساخته ال اس اف LSF در نوع اتصالات بکار رفته میباشد زیرا اغلب اتصالات از پیچ و پرچ می باشد که عامل مهمی برای بالا بردن کیفیت این سیستم گردیده است.
همچنین قطعات فولادی CFS را می توان در بخشهای مختلف بنا که در حال حاضر از قطعات فولادی سنگین استفاده میشود، بکار برد که بعضی از آنها را بشرح ذیل میباشد:
- قابهای نگهدارنده دیوارهای پرده ای
- جداکننده فضاها (پارتیشن بندی)
- نگهدارنده سقفهای سبک (کاذب)
- قفسه بندی انبارها
- قاب نگهدارنده آسانسور

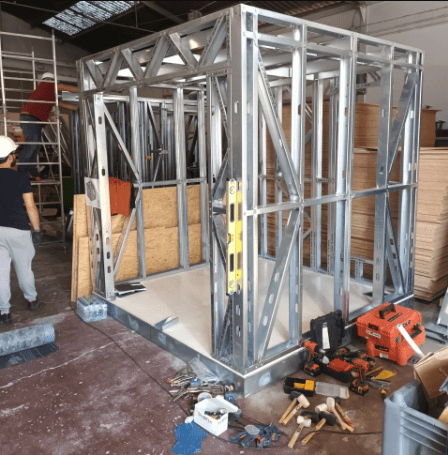

قطعات فولادی در سیستم پیش ساخته ال اس اف LSF

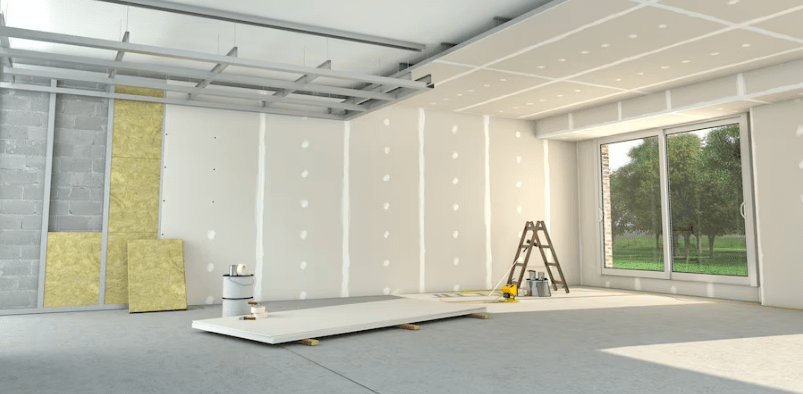

2. پوششهای پیش ساخته داخلی دیوار و سقف مانند پانلهای گچی در ویلای پیش ساخته ال اس اف LSF
تخته گچی یا پانل گچی (کناف) Gypsum Board به عنوان دیوار خشک در سیستم پیش ساخته ال اس اف LSF شناخته میشود که هسته اصلی سازنده آن از گچ است اما سطح آن را میتوان با کاغذهای مخصوص پیچید. پانل گچی (کناف) معمولا برای ساخت پوشش نهایی فضاهای داخلی (دیوار)، سقف و سیستمهای پارتیشن در سیستم پیش ساخته ال اس اف LSF به کاربرده میشود.
اجزاء تشکیل دهنده ویلای پیش ساخته ال اس اف LSF

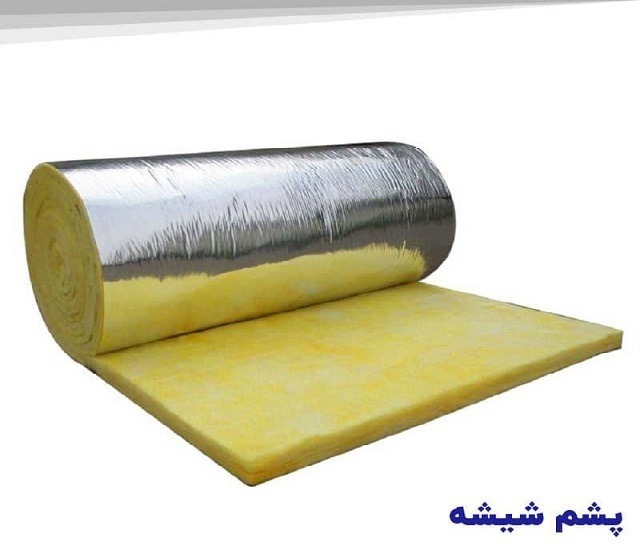

۳. پشم شیشه Glass wool در ویلای پیش ساخته ال اس اف LSF
پشم شیشه از الیاف بسیار نازک با انعطاف پذیری بالا تشکیل شده است. تعداد زیادی از این الیاف در فرآیند تولید پشم شیشه به یکدیگر بافته میشوند و به عنوان لایهای عایق از پشم شیشه با طول، عرض و ضخامت مشخص شده با پوشش های مختلف به بازار عرضه میشوند.
در واقع با بافت این الیاف سوراخ های زیادی در پشم شیشه ایجاد میشود که با حفظ هوا در خود، خاصیت عایق را در پشم شیشه ایجاد میکند. پشم شیشه قابل اشتعال نیست و در برابر آتش مقاوم است.
اجزاء تشکیل دهنده ویلای پیش ساخته ال اس اف LSF

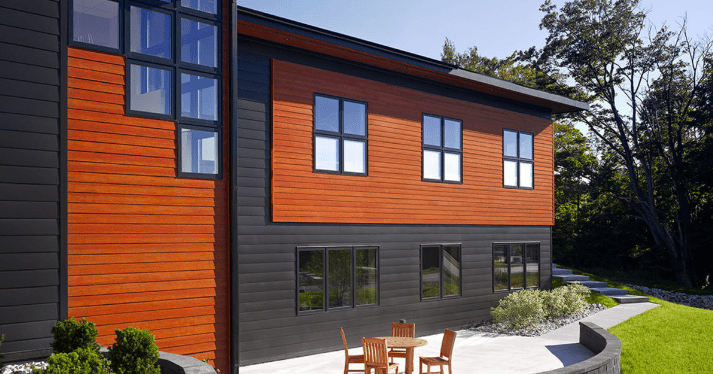

۴. پوششهای پیش ساخته دیوار بیرونی مانند فایبرسمنت در ویلای پیش ساخته ال اس اف LSF
پوشش فایبرسمنت Fiber Cement، از جنس الیاف سیمانی است که در برابر پوسیدگی، تاب برداشتن و ترک خوردن بسیار با دوام است.
اجزاء تشکیل دهنده ویلای پیش ساخته ال اس اف LSF

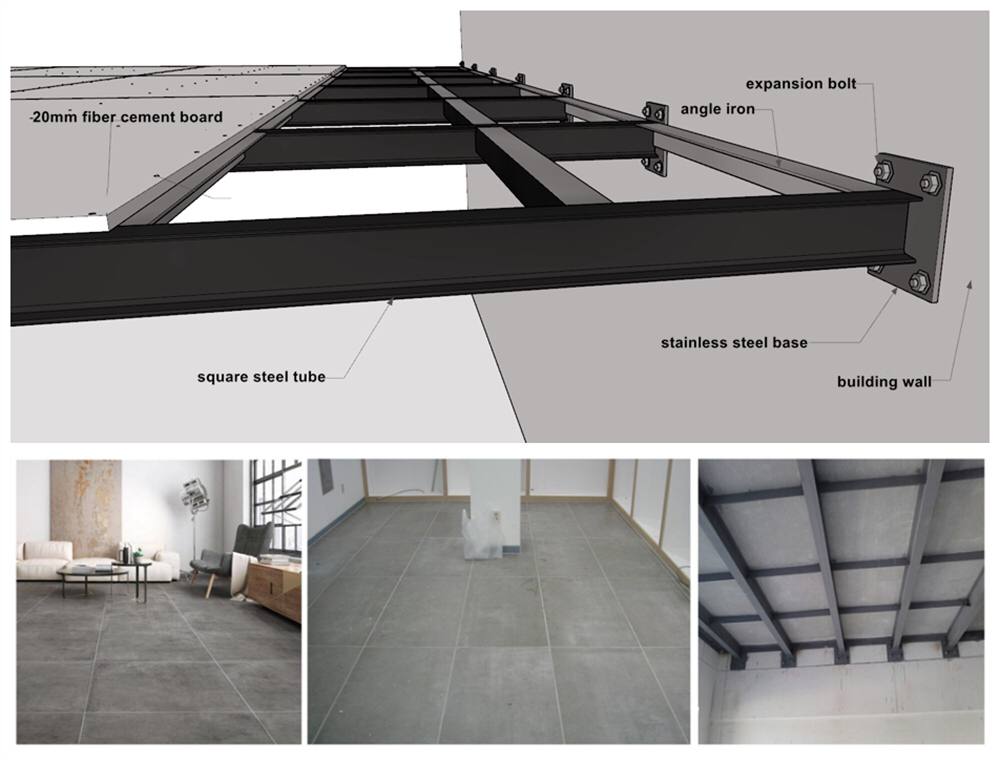

۵. پوششهای پیش ساخته کفها مانند فایبرسمنت یا OSB در ویلای پیش ساخته ال اس اف LSF
فایبرسمنت یا ورقهای سیمانی الیاف دار به شکلهای مختلف وجود دارد و در کف سازی هم کاربرد دارد.
اجزاء تشکیل دهنده ویلای پیش ساخته ال اس اف LSF

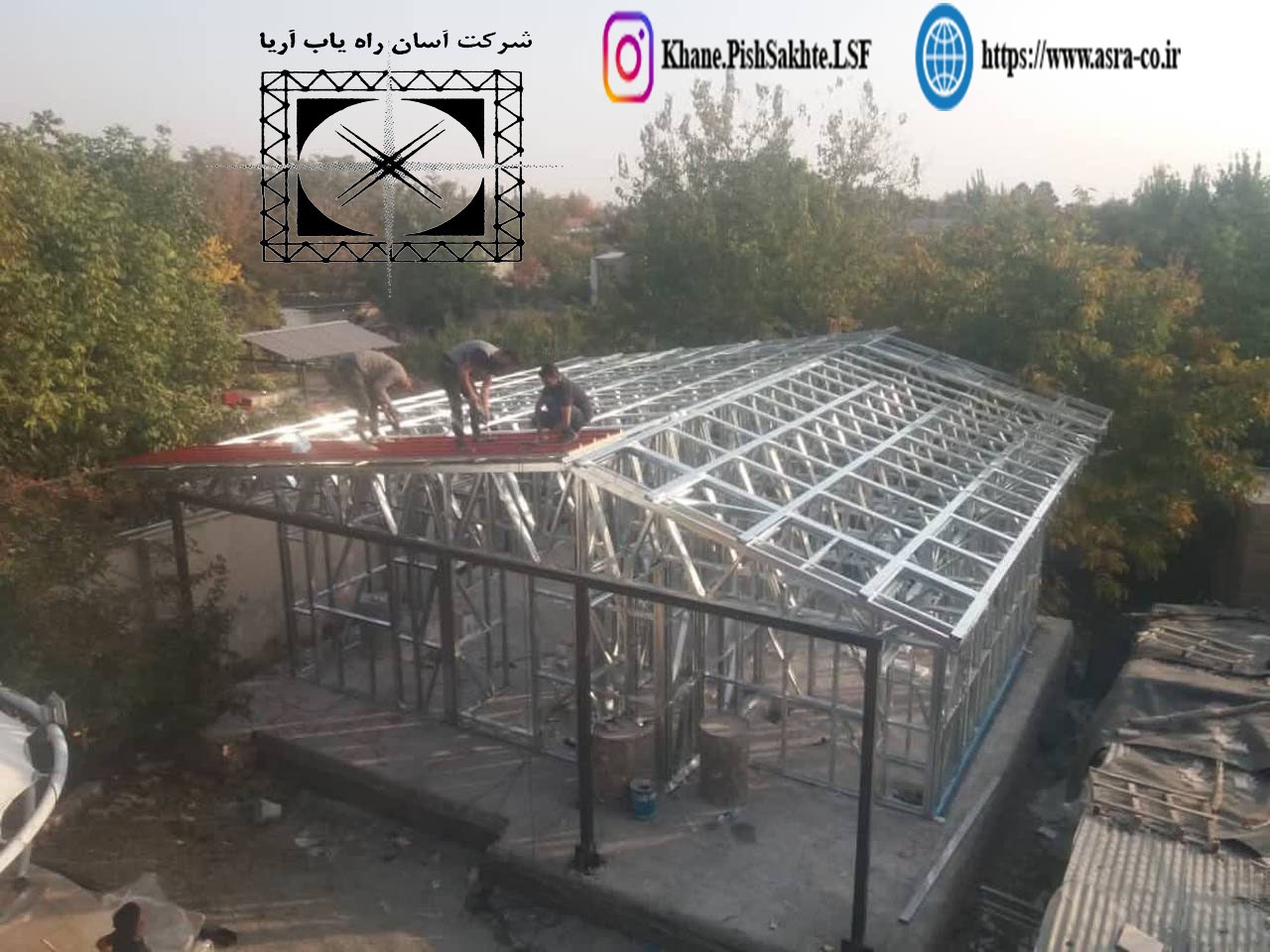

۶. پوششهای پیش ساخته بیرونی سقف شیروانی مانند ساندویچ پانل ویلای پیش ساخته ال اس اف LSF
ساندویچ پانل یک مصالح ساختمانی پیش ساخته است که معمولا برای ساختار بیرونی پوششهای سقف استفاده میشود. ساندویچ پانل با هسته EPS (پلی استایرن منبسط شده)، پشم معدنی و پلی اورتان (PIR یا پلی ایزوسیانورات) در دسترس هستند. این مواد عمدتاً از نظر عملکردی عایق حرارتی و عایق صدا هستند.
اجزاء تشکیل دهنده ویلای پیش ساخته ال اس اف LSF
اسکلت ویلای پیش ساخته ال اس اف LSF از سیستم نوین قابهای فولادی سبک یا Lightweight Steel Framing تشکیل شده است که در آن سازه از پروفیلهای فلزی گالوانیزه سرد شکل دهی با ضخامت کم و در نتیجه وزن بسیار کم تشکیل شده است. همانطور که توضیح داده شد از کنار هم قرار گرفتن سازه ال اس اف LSF، پوششهای داخلی و پوششهای بیرونی و نما، ویلای پیش ساخته ال اس اف LSF قابل بهره برداری میباشد
