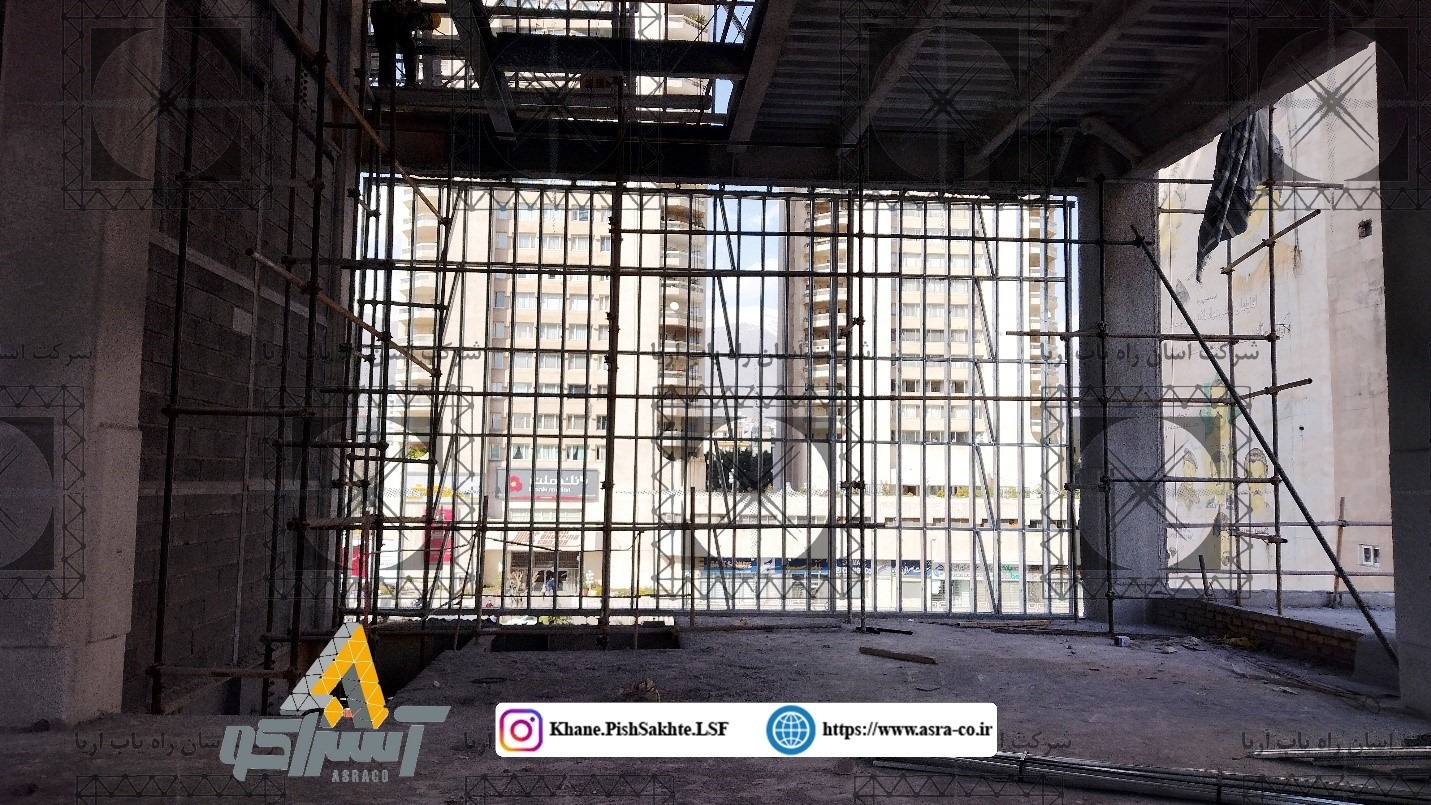

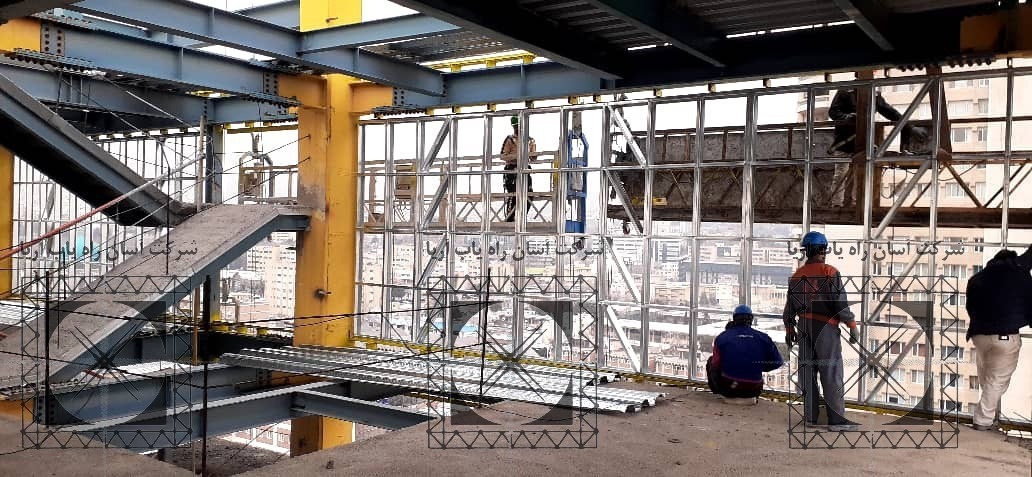

دیوار پانلی ال اس اف (LSF)
یکی از کاربردهای سازه ال اس اف (LSF)، استفاده از ال اس اف به عنوان دیوارهای پیرامونی (میانقاب ها) یا دیوارهای جداکننده (تیغه ها) در ساختمان های اسکلتی می باشد؛ به این دیوارهای ال اس افی (LSF)، دیوارهای پانلی گفته می شود. دیوار پانلی ال اس اف (LSF) جزء دیوارهای مورد تایید پیوست ۶ استاندارد ۲۸۰۰ می باشد.
طبق بند پ-۴-۱-۱-۴-۱-۶ پیوست ۶ استاندارد ۲۸۰۰ دیوار پانلی به شرح ذیل توصیف می گردد.

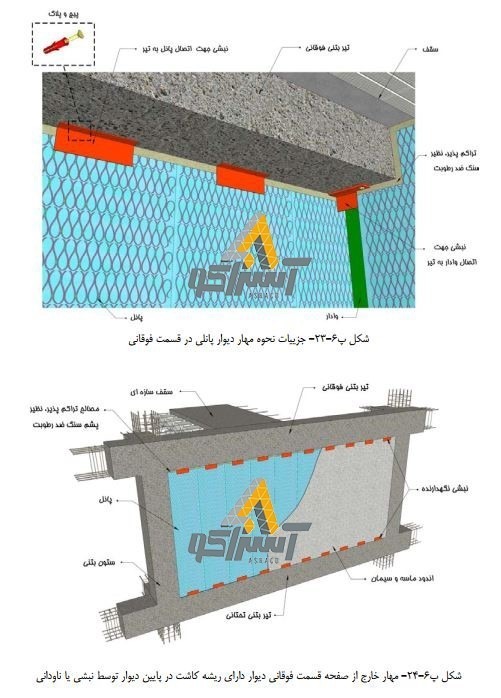

دیوارهای پانلی کارخانه ای که به صورت نوارهای قائم در طول دیوار نصب میشوند مجاز به استفاده در ساختمانها به عنوان دیوار خارجی، می باشند. در این حالت دیوار به صورت یک دال یک طرفه عمل میکند. دیوار باید با استفاده از نبشی یا المان مشابه در جهت خارج از صفحه، در تراز سقف و کف مهار شود. در این حالت باید اتصال پانل دیوار در تراز سقف با نبشی به صورت کشویی بوده و دیوار اجازه جابجایی داخل صفحه را داشته باشد. در این نوع دیوارها نیازی به اجرای وادار نمیباشد.
در صورتیکه ارتفاع دیوار به اندازهای باشد که پانل، قابلیت تحمل بار خمشی وارد بر آن را نداشته باشد، باید از تیرک در تراز میانی و وادار انتهایی استفاده نمود. تیرک مورد استفاده به وادار متصل می شود و باید از اتصال آن به ستونها پرهیز شود. دیوارهای پانلی ای مجاز به استفاده در صنعت ساختمان هستند که دارای گواهینامه فنی از مرکز تحقیقات راه، مسکن و شهرسازی باشند. استفاده از دیوارهای خارجی پانلی در بیمارستانها موکدا توصیه میشود.
با توجه به بند مذکور مزیت های دیوار پانلی ال اس اف (LSF)به این شرح می باشند:
- به عنوان دیوار خارجی قابلیت استفاده دارند.
- به صورت دال یک طرفه طراحی می گردند.
- در صورت استفاده از این دیوار، دیگر نیاز به اجرای وادار یا وال پست نمی باشد.
- در صورت طراحی مقاومتی، نیازی به استفاده از تیرک در تراز میانی نمی باشد.
- استفاده از این دیوارها در بیمارستان ها اکیدا توصیه می گردد.
نکته مهم در مورد دیوارهای پانلی ال اس اف (LSF) این است که این دیوار جزء سبک ترین دیوارها محسوب می شود. در نتیجه استفاده از این دیوار، وزن مرده ساختمان به شدت کاهش یافته که نتیجه این کاهش قابل توجه وزن، موارد ذیل می باشند:
- سبک شدن سازه و در نتیجه کاهش قابل توجه نیروی زلزله و نهایتا آسیب کمتر به سازه
- طراح سازه در صورت استفاده از این دیوارها می تواند وزن معادل تیغه بندی را کمتر بگیرد. (تخفیف آیین نامه ای به طراح در صورت استفاده از دیوار پانلی)
- سبک شدن بارها ناشی از استفاده از دیوارهای پانلی منجر به طراحی اسکلت سبک تر و اقتصادی تر می گردد.
در صورت هرگونه سئوال فنی و استعلام قیمت با ما تماس بگیرید.
آسراکو-طراح، تولید کننده و مجری سازه های فولادی سبک LSF
