دیوار پانلی LSF (ال اس اف)

اگرچه سازه ال اس اف LSF ذاتا دیواری باربر و سازه ای می باشد، یکی از کاربردهای مهم و جذاب ال اس اف LSF استفاده به عنوان دیوارهای جداگر در سازه های اسکلتی می باشد. در ابتدا بهتر است توضیحی در مورد دیوار باربر و دیوار جداگر داشته باشیم.



۱.دیوار باربر دیواری است که عملکرد سازه ای داشته و باید بارهای ثقلی، لرزه ای و باد را تحمل نماید.

۲.دیوار جداگر دیواری است که عموما عملکرد سازه ای نداشته و قادر به تحمل بار های ثقلی و زلزله نمی باشد و تنها در صورت استفاده به عنوان دیوارهای پیرامونی می بایست تحمل نیروهای باد را داشته باشد.

دیوارها چه باربر چه جداگر در ساختمان سازی شهری باید نیاز های زیر را تامین کنند:

1. مقاوم بودن در برابر ضربه
2. مقاوم بودن در برابر صدا (صدا بند بودن در صداهای هوابرد و کوبه ای)
3. مقاوم بودن در برابر سرما و گرما ( عایق حرارتی بودن)
4. مقاوم بودن در برابر رطوبت (عایق رطوبت بودن)
5. مقاوم بودن در برابر حریق (آتش پاد بودن)

به طور کلی دیوارها از اجزای زیر تشکیل می شوند:

۱.سازه دیوار

سازه دیوار قسمتی از دیوار می باشد که شاکله دیوار را می سازد. دیوار ها بر اساس ساختار یا سازه شان به دو نوع زیر تقسیم می شوند.

• • دیوارهای بلوکی

دیوارهای بلوک سفال، بلوک سیمانی، آجری، والکریت و هبلکس جزء این دسته از دیوارها می باشند.

• • دیوارهای پانلی

دیوارهای ال اس اف LSF یا سازه های کناف جزء این دسته از دیوارها می باشند.

۲.اندود ها، پلاسترها، یا پانل های پیش ساخته

آن بخش از دیوار می باشد که به صورت ملاتی یا پیش ساخته روی سازه دیوار اجرا می گردند.

۳.عایق ها

آن بخش از دیوار که روی دیوار از داخل یا خارج یا در میانه دیوار اجرا شده و نیازهای عملکردی دیوار را تامین می کنند.



در این بخش می خواهیم در مورد دیوار پانلی ال اس اف LSF به عنوان دیوار جداگر در ساختمان های اسکلتی صحبت کنیم. همچنین در ادامه مقایسه ای بین دیوار پانلی ال اس اف LSF با دیوارهای بلوک سفالی، بلوک سیمانی (لیکا)، والکریت و هبلکس داشته باشیم.

دیوارهای پانلی ال اس اف LSF به دلیل سرعت اجرای بسیار بالا، وزن پایین و سبک کردن اسکلت، عدم نیاز به وال پست، نداشتن آوار در زمان زلزله، دیواری بهینه هم از لحاظ اقتصادی و هم فنی می باشند.

اگر بخواهیم یک مقایسه بین دیوار پانلی ال اس اف LSF با دیوارهای بلوکی داشته باشیم، داریم:

	وزن دیوار ۱۰ سانتی (Kg/m۲)	سرعت اجرا	دور ریز مصالح	نیاز به وال پست	سبک کردن وزن اسکلت
دیوار ال اس اف LSF	۵-۶	بسیار بالا	ندارد	ندارد	زیاد
بلوک سفال	۸۵	متوسط	زیاد	دارد	کم
بلوک سیمانی (لیکا)	۱۲۰	بالا	متوسط	دارد	کم
هبلکس	۶۰	بالا	کم	دارد	متوسط
والکریت	۶۰	بالا	کم	دارد	متوسط

اگر بخواهیم دیوار ال اس اف را از منظر عملکردی با دیوارهای بلوکی مقایسه کنیم، لازم است مجموعه دیوار پانلی ال اس اف LSF شامل عایق داخل آن که عموما پشم سنگ یا پشم شیشه می باشد و پانل های پیش ساخته (پلاستر بورد ها) که روی این دیوار اجرا می گردند را در نظر گرفت.

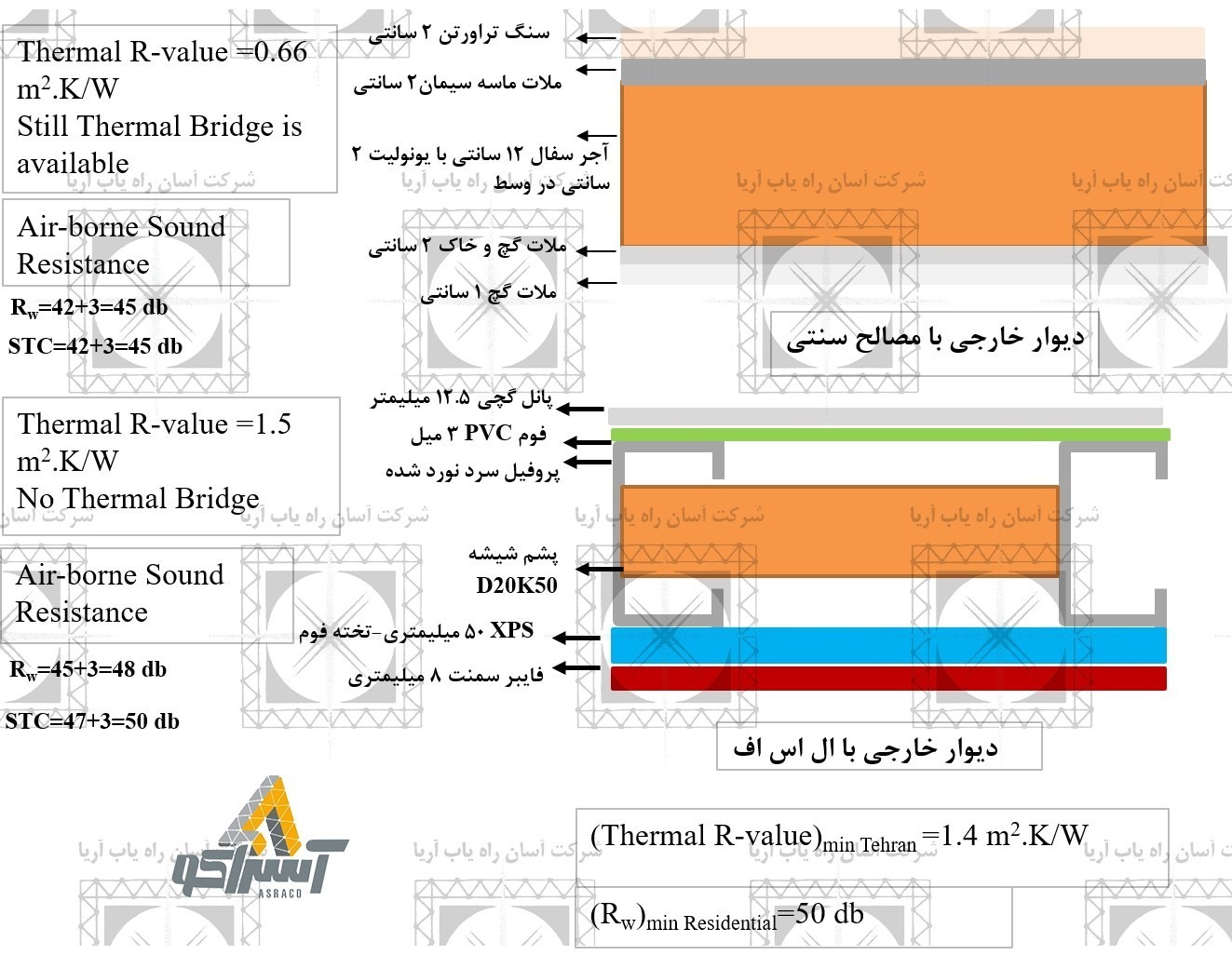

در تصویر زیر، مقاومت صوتی و حرارتی یک دیوار پانلی ال اس اف LSF با یک دیوار بلوک سفالی با پوشش های متداول مورد استفاده در داخل کشور بر اساس مبحث ۱۸ و مبحث ۱۹ مقررات ملی ساختمان مقایسه شده است. همانگونه که مشاهده می شود دیوار پانلی ال اس اف LSF نسبت به دیوار بلوکی سفال ۱۲ سانتی که وسط آن یک یونولیت ۳ سانتی نیز قرار دارد از مقاومت صوتی و حرارتی بالاتری برخوردار می باشد. همچنین حداقل مقاومت حرارتی و مقاومت صوتی که یک واحد مسکونی می بایست داشته باشد را دارا می باشد.

دیوار پانلی ال اس اف LSF هم به عنوان دیوارهای داخلی یا همان تیغه ها کاربرد دارد و هم به عنوان دیوارهای خارجی یا پیرامونی (میانقاب ها). در ادامه شما را دعوت به مشاهده برخی از نمونه های اجرا شده از دیوارهای پانلی ال اس اف LSF که توسط گروه آسراکو طراحی، تولید و اجرا شده است، می نماییم.

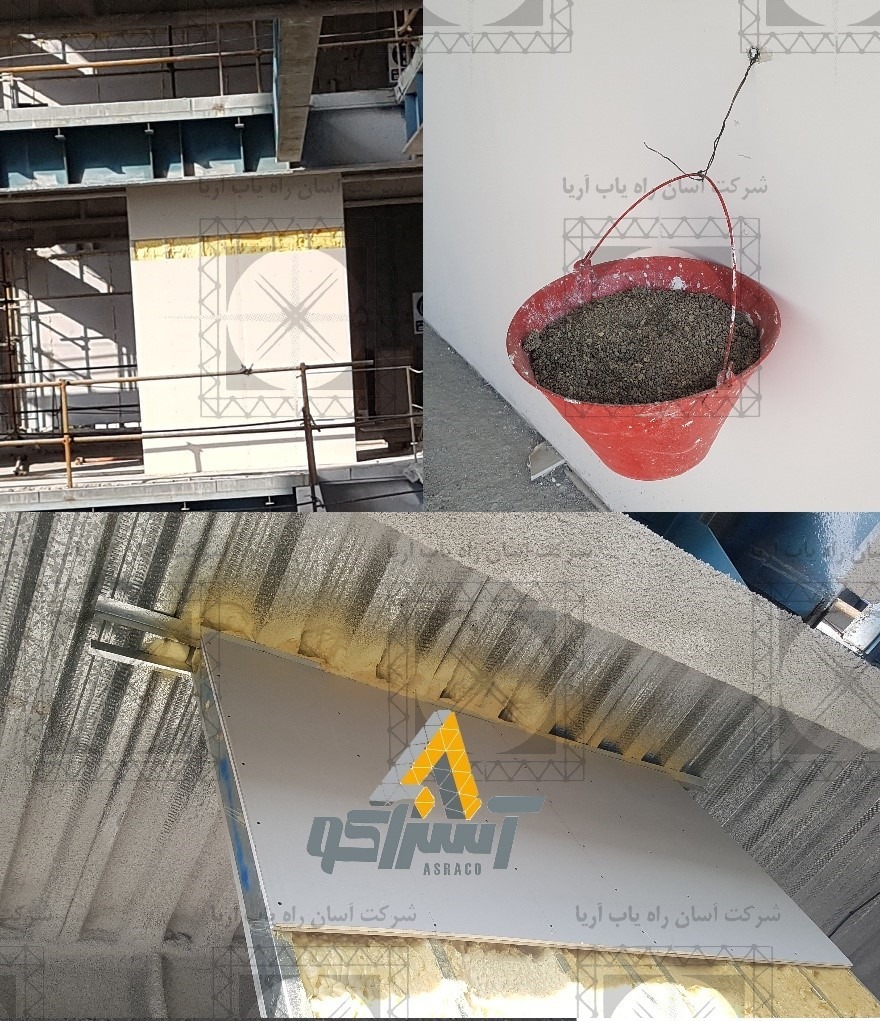

۱.دیوار پانلی ال اس اف به عنوان دیوار جداگر داخلی

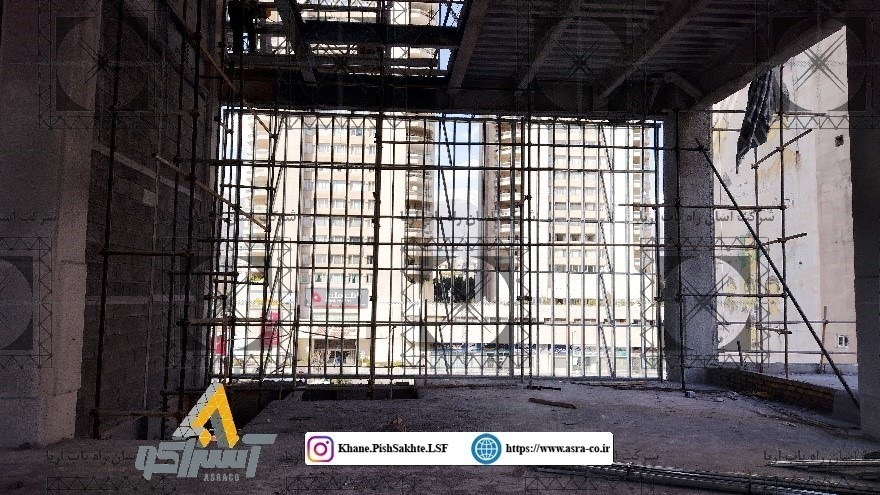

۲.دیوار پانلی ال اس اف به عنوان دیوار جداگر  پیرامونی

جهت گرفتن قیمت دیوار پانلی ال اس اف (قیمت دیوار LSF)، مباحث فنی و اجرایی با ما تماس بگیرید. آسراکو با بیش از یک دهه تجربه در زمینه ساخت و ساز صنعتی با سازه های نوین ال اس اف LSF آماده خدمت گذاری به کارفرمایان محترم بخش خصوصی و دولتی می باشد.
