1. مقدمه

در دهه‌های اخیر، توسعه فناوری‌های ساخت صنعتی و نیاز به کاهش وزن مرده ساختمان، توجه مهندسان را به سمت استفاده از سیستم‌های سبک و پیش‌ساخته معطوف کرده است. در این میان، سازه LSF که مبتنی بر استفاده از مقاطع فولادی سردنورد شده گالوانیزه با ضخامت کم است، به عنوان یکی از گزینه‌های قابل اتکا در ساخت ساختمان‌های کوتاه‌مرتبه و میان‌مرتبه شناخته می‌شود.

مزیت اصلی این سیستم در مقایسه با سیستم‌های متداول بتن‌آرمه و فولادی سنگین، کاهش جرم لرزه‌ای و در نتیجه کاهش نیروهای اینرسی ناشی از زلزله است. با این وجود، سبکی سازه به تنهایی تضمین‌کننده عملکرد مطلوب لرزه‌ای نیست. ماهیت ورق‌نازک اعضا، رفتار غیرخطی اتصالات، حساسیت بالا به کمانش موضعی و نقش تعیین‌کننده اجزای غیرسازه‌ای نظیر پوشش‌ها و تخته‌های مهاری، سبب می‌شود که تحلیل و طراحی لرزه‌ای سازه‌های فولادی سبک نیازمند رویکردی دقیق و مبتنی بر شناخت رفتار واقعی سیستم باشد.

هدف این مقاله، ارائه یک تحلیل تخصصی از رفتار لرزه‌ای سازه‌های فولادی سبک و تبیین مهم‌ترین ملاحظات طراحی، اجرا و ارزیابی این سیستم در مناطق لرزه‌خیز است.

2. ویژگی‌های ساختاری سازه LSF و تأثیر آنها بر لرزه‌پذیری

ساختار سازه‌ LSF عمدتاً بر پایه قاب‌های فولادی سبک و سیستم‌های دیوارهای برشی استوار است. اجزای اصلی این سیستم‌ها عبارتند از:

2.1. اجزای اصلی سیستم

سیستم LSF معمولاً از اجزای زیر تشکیل می‌شود:

• اعضای قائم جدار نازک سردنورد شده (Stud)
• اعضای افقی هد و کف (Track)
• تیرچه‌ها و اجزای سقف سبک
• مهاربندهای تسمه‌ای یا قطری
• پوشش‌های تخته‌ای نظیر OSB، صفحات سیمانی و صفحات گچی
• اتصالات مکانیکی شامل پیچ‌های خودکار، بولت‌ها و اتصالات موضعی

مقاطع مورد استفاده معمولاً از فولاد گالوانیزه با مقاومت تسلیم مشخص و ضخامت محدود ساخته می‌شوند. نسبت عرض به ضخامت بالای اجزا، این اعضا را در برابر پدیده‌های ناپایداری موضعی و اعوجاجی حساس می‌سازد.

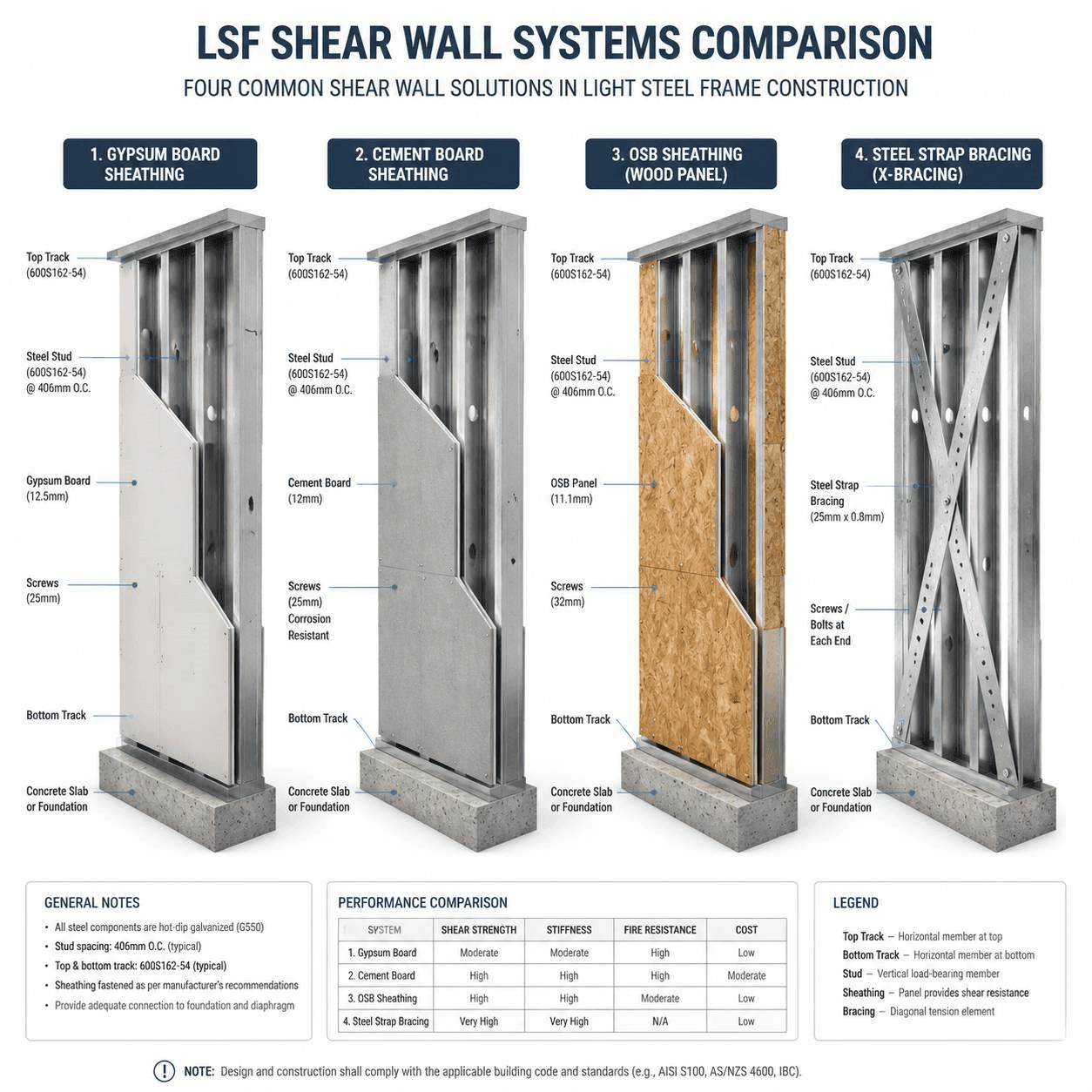

2.2. سیستم باربر جانبی

در اغلب ساختمان‌های LSF، مقاومت در برابر نیروهای جانبی از طریق یکی از سیستم‌های زیر تأمین می‌شود:

• دیوارهای برشی با پوشش تخته‌ای
• دیوارهای مهاربندی‌شده با تسمه فولادی
• سیستم‌های ترکیبی متشکل از قاب سبک و پوشش‌های سازه‌ای

در عمل، دیوار برشی سازه LSF مهم‌ترین مؤلفه در تحمل بارهای لرزه‌ای است. این دیوارها با تکیه بر عملکرد برشی پوشش و انتقال نیرو از طریق پیچ‌ها، سختی و مقاومت جانبی سازه را فراهم می‌کنند. از این رو، رفتار لرزه‌ای کل ساختمان وابستگی زیادی به نوع پوشش، آرایش پیچ‌ها، فاصله اعضای قائم و جزئیات مرزی دیوار دارد.

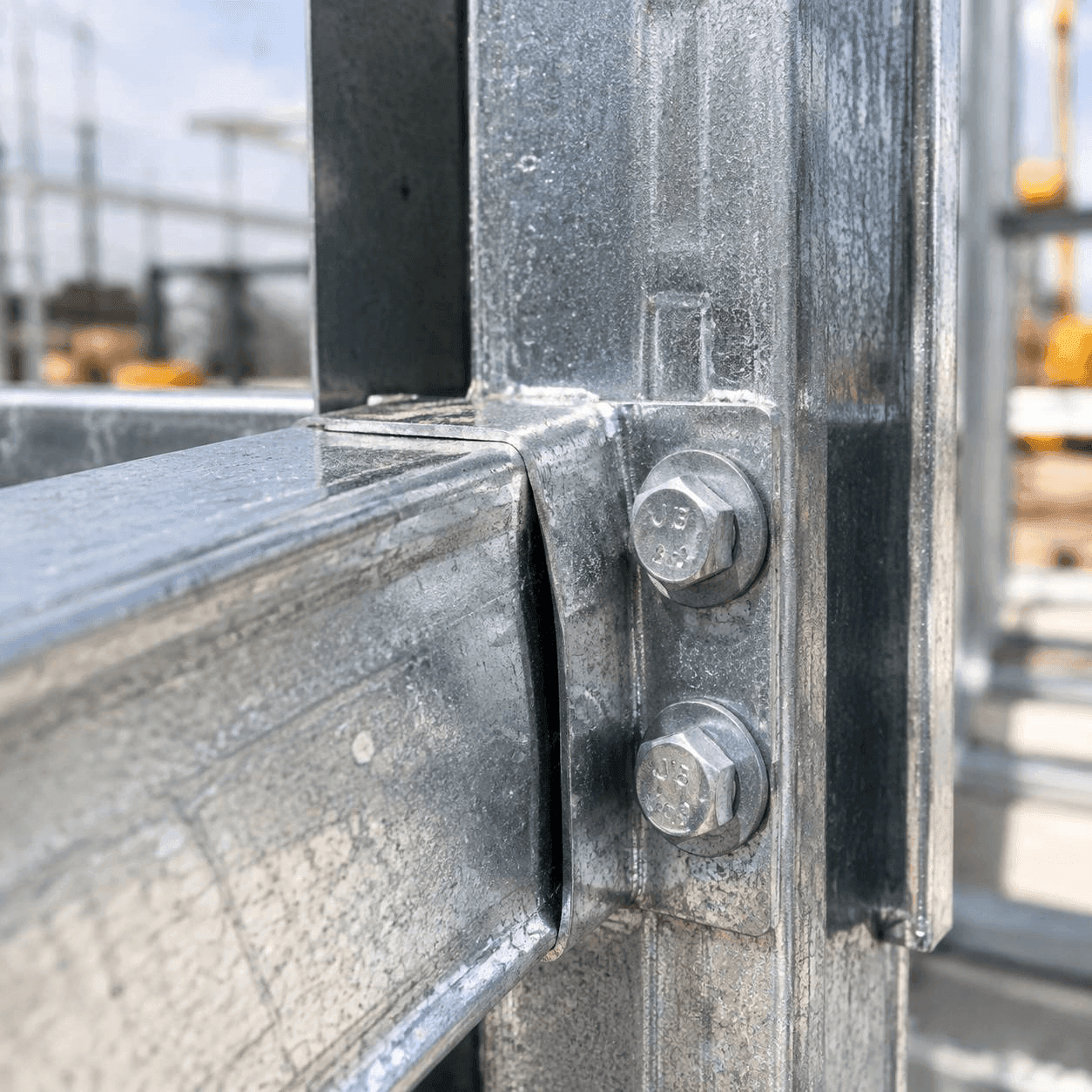

2.3. نقش اتصالات در پاسخ لرزه‌ای

در سازه‌های فولادی سبک، اتصالات را نمی‌توان به صورت اتصال کاملاً صلب یا کاملاً مفصلی ایده‌آل فرض کرد. رفتار این اتصالات عموماً نیمه‌صلب و غیرخطی است و تحت بارگذاری چرخه‌ای، افت سختی، لغزش و تغییرشکل‌های ماندگار در آنها مشاهده می‌شود. بنابراین:

• اتصالات در سازه LSF صرفاً نقش انتقال نیرو ندارند، بلکه بخشی از مکانیزم اتلاف انرژی هستند.
•  ظرفیت نهایی و شکل‌پذیری سیستم به شدت تحت تأثیر رفتار پیچ‌ها و لهیدگی موضعی ورق در اطراف سوراخ‌ها قرار دارد.
•  ضعف در طراحی یا اجرای اتصالات می‌تواند منجر به شکست ترد و کاهش ناگهانی مقاومت جانبی شود.

3. مکانیزم رفتار لرزه‌ای سازه‌ LSF

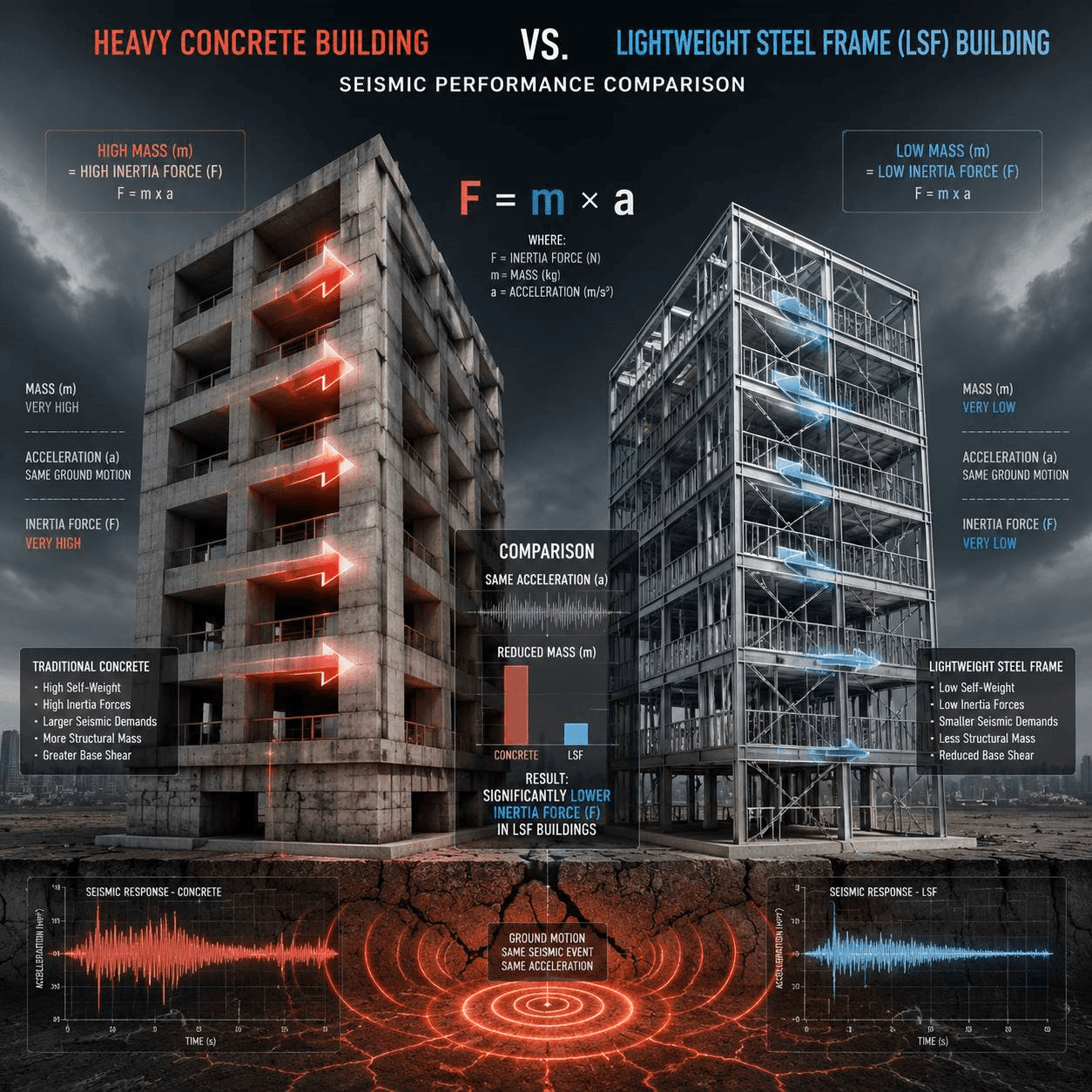

3.1. اثر جرم پایین بر کاهش نیروهای اینرسی

پاسخ لرزه‌ای سازه تابعی از جرم، سختی، میرایی و ویژگی‌های دینامیکی آن است. در ساده‌ترین بیان، نیروی اینرسی ناشی از زلزله از رابطه زیر تبعیت می‌کند:
F = m.a
که در آن (m) جرم سازه و (a) شتاب پاسخ است. کاهش جرم در سازه‌ LSF سبب می‌شود که برش پایه و نیروهای داخلی اعضا در مقایسه با سیستم‌های متداول کاهش یابد. این ویژگی به‌ویژه در ساختمان‌های کم‌ارتفاع مزیت قابل توجهی محسوب می‌شود.
با این حال، کاهش جرم همواره به معنای بهبود همه‌جانبه عملکرد لرزه‌ای نیست؛ زیرا در سازه‌های سبک، گاه شتاب طبقات و حساسیت به ارتعاشات موضعی افزایش می‌یابد و کنترل تغییرمکان نسبی بین طبقات اهمیت بیشتری پیدا می‌کند.

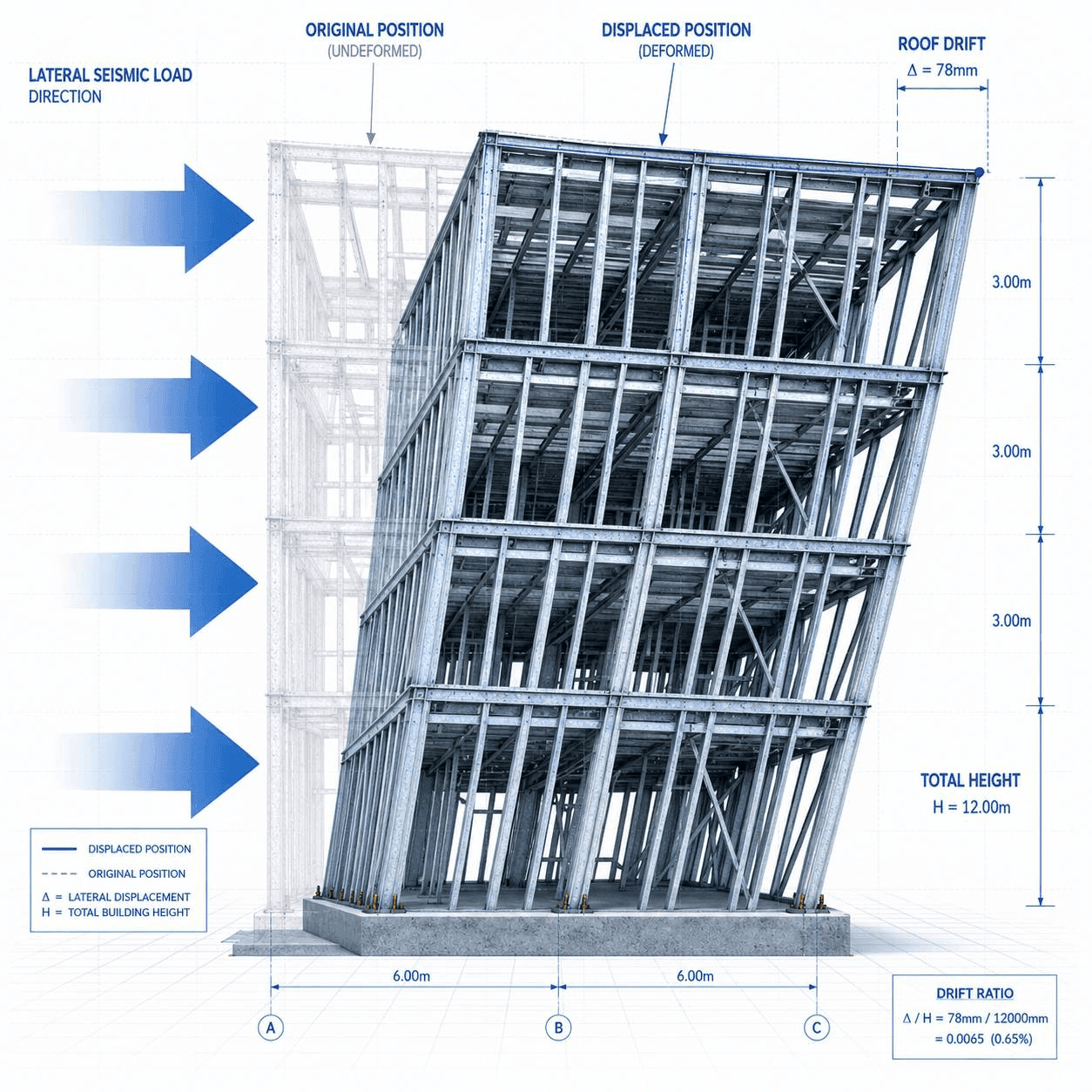

3.2. نقش سختی جانبی و کنترل دریفت

سختی جانبی سازه‌ LSF عمدتاً توسط دیوارهای برشی و تا حدودی توسط دیافراگم سقف تأمین می‌شود. در صورت ناکافی بودن سختی جانبی:

•  تغییرمکان نسبی طبقات افزایش می‌یابد.
• آسیب به اجزای غیرسازه‌ای تشدید می‌شود.
• اثرات مرتبه دوم (P-Delta) معنادار می‌شود.
• تمرکز تغییرشکل در برخی پانل‌ها محتمل خواهد بود.

از این رو، در طراحی سازه‌های فولادی سبک، کنترل دریفت یکی از معیارهای اصلی پذیرش طرح است. افزایش ضخامت پوشش، کاهش فاصله اعضای قائم، بهبود جزئیات مرزی و استفاده از مهاربندهای مکمل از روش‌های متداول افزایش سختی محسوب می‌شوند.

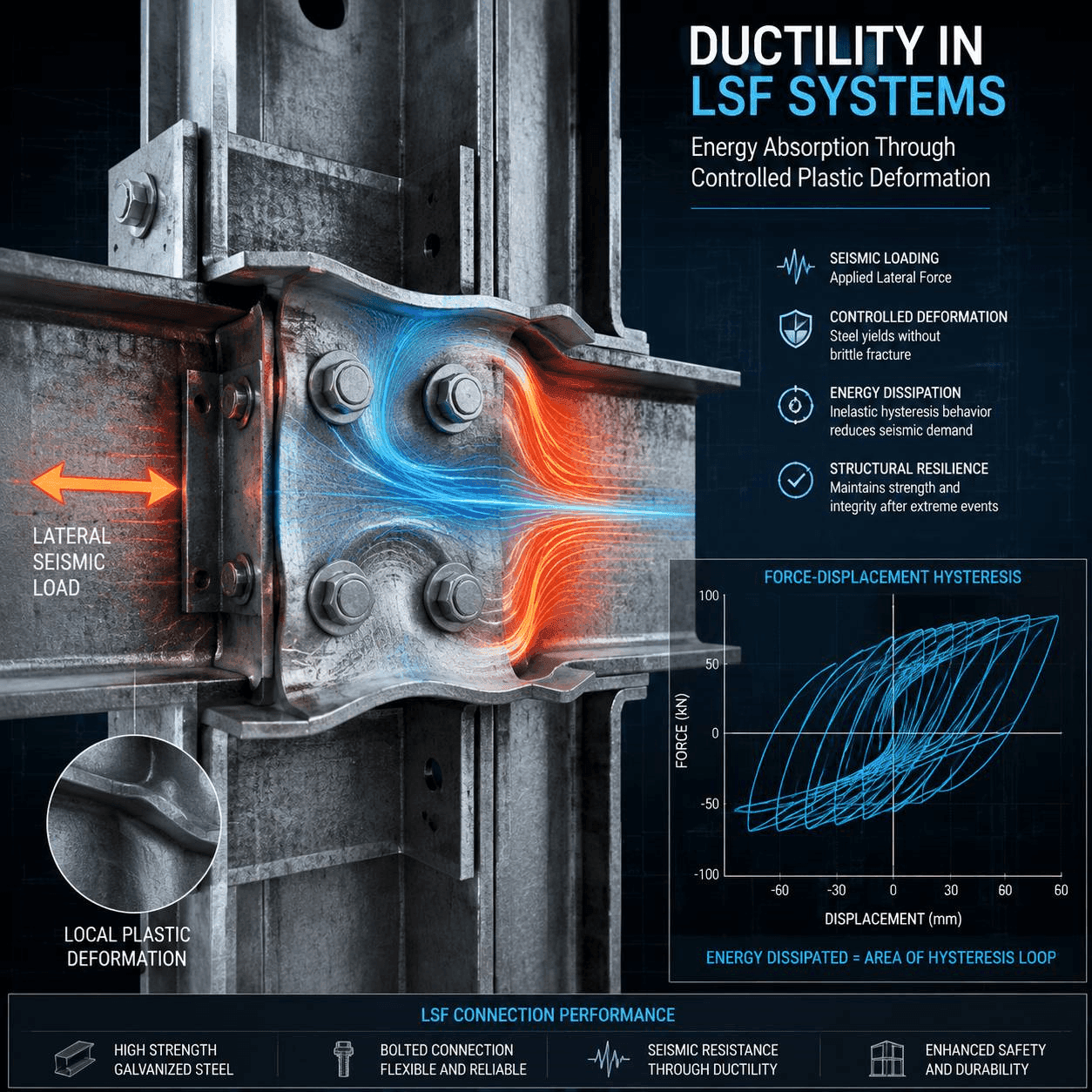

3.3. شکل‌پذیری و اتلاف انرژی

شکل‌پذیری سازه LSF برخلاف قاب‌های فولادی متعارف، کمتر ناشی از تشکیل مفاصل پلاستیک در اعضای اصلی و بیشتر ناشی از مکانیزم‌های زیر است:

• لغزش کنترل‌شده در اتصالات پیچ‌دار
•  لهیدگی موضعی در اطراف پیچ‌ها
• تسلیم موضعی مهاربندهای تسمه‌ای
• رفتار غیرخطی پوشش‌های تخته‌ای تحت بارگذاری رفت و برگشتی

این موضوع نشان می‌دهد که ظرفیت اتلاف انرژی سیستم نه فقط به جنس فولاد، بلکه به آرایش جزئیات اتصال و نوع پوشش نیز وابسته است. لذا استفاده از ضرایب رفتار کلی بدون شناخت رفتار واقعی سیستم می‌تواند گمراه‌کننده باشد.

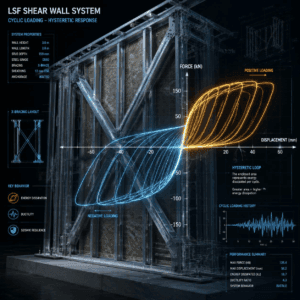

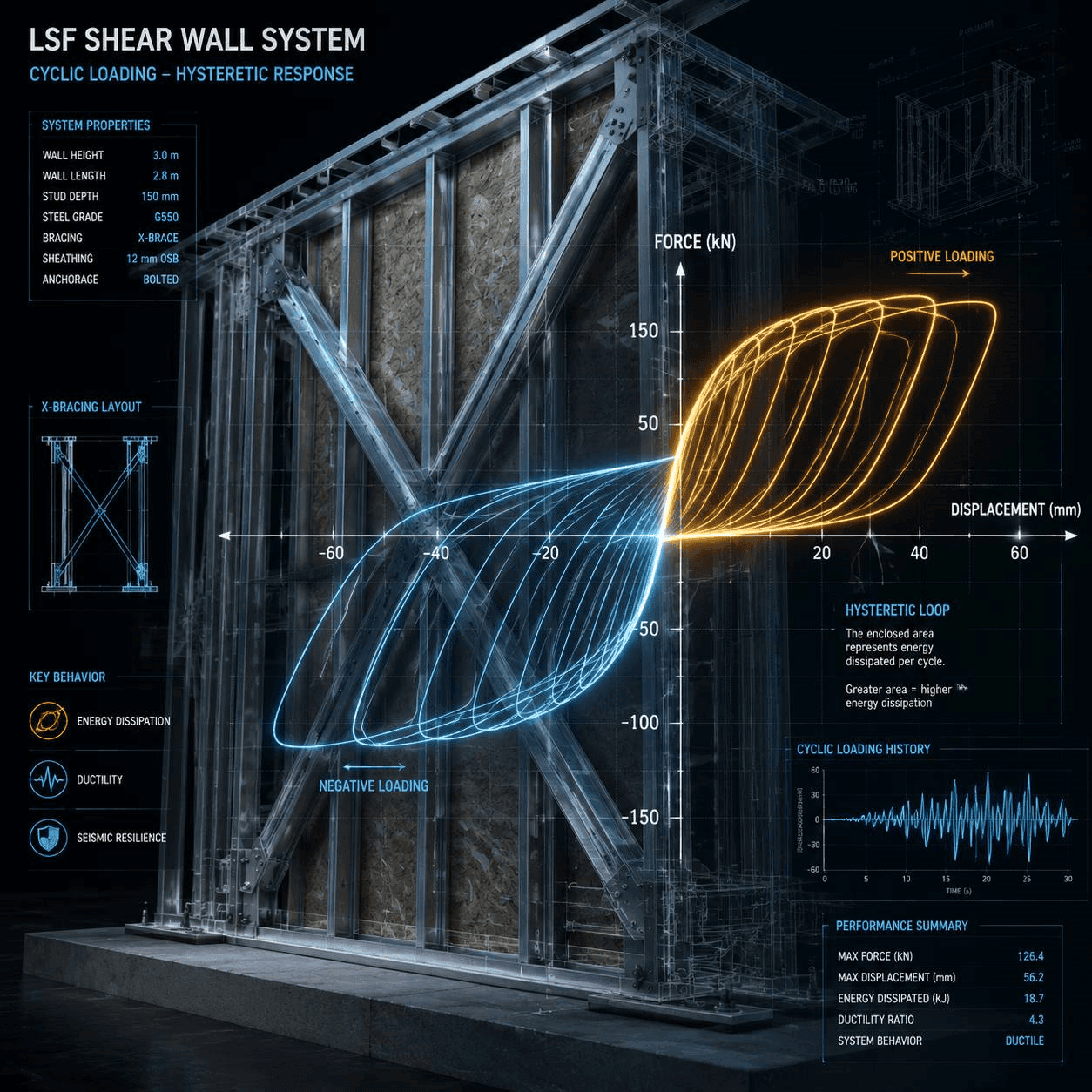

4. رفتار تحت بارگذاری چرخه‌ای

• بارگذاری لرزه‌ای ماهیت چرخه‌ای و معکوس‌شونده دارد. در چنین شرایطی، دیوارهای برشی سازه LSF معمولاً رفتار زیر را از خود نشان می‌دهند:
•  سختی اولیه نسبتاً بالا
•  ورود تدریجی به ناحیه غیرخطی
•  افت سختی پس از چند چرخه
• پدیده Pinching در منحنی هیسترزیس
• کاهش مقاومت به دلیل گسترش آسیب در اتصالات یا پوشش

بر این اساس، ارزیابی لرزه‌ای دقیق این سیستم بدون انجام مطالعات آزمایشگاهی چرخه‌ای یا مدل‌سازی غیرخطی پیشرفته کامل نخواهد بود.

5. مودهای خرابی و آسیب‌پذیری‌های محتمل

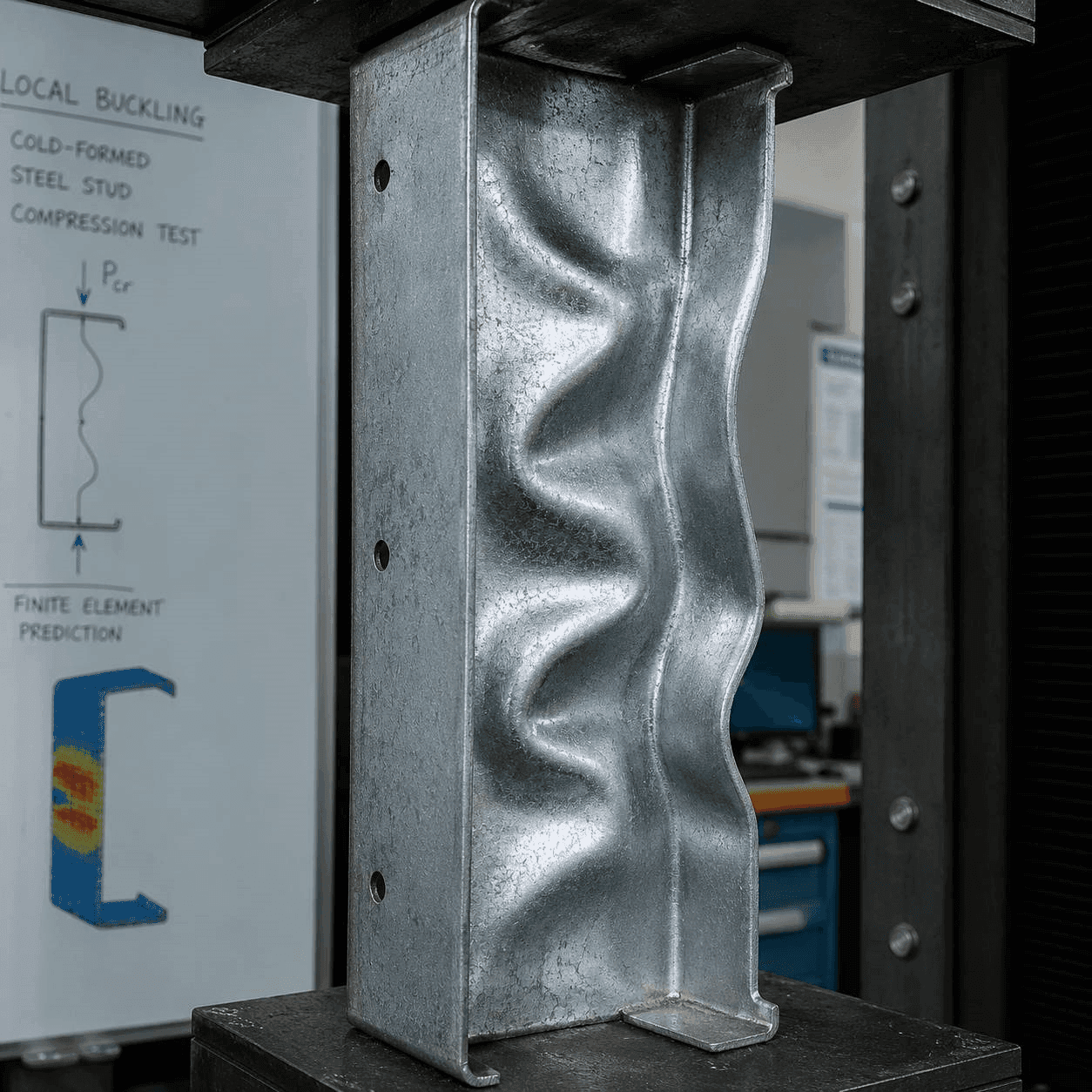

5.1. کمانش موضعی، اعوجاجی و کلی اعضا

• از مهم‌ترین چالش‌های اعضای سردنورد شده، حساسیت آنها به ناپایداری است. بسته به هندسه مقطع و شرایط بارگذاری، خرابی ممکن است به صورت‌های زیر رخ دهد:
• کمانش موضعی: در اجزای نازک بال یا جان
•  کمانش اعوجاجی: همراه با تغییر شکل لبه‌های تقویت‌شده
• کمانش کلی: در اعضای فشاری بلند با لاغری بالا

وقوع این مودها موجب کاهش ظرفیت باربری و افت سریع سختی می‌شود. طراحی بر اساس روش مقاومت مستقیم (DSM) و کنترل نسبت‌های عرض به ضخامت، در کاهش این خطر مؤثر است.

5.2. خرابی اتصالات

شکست اتصالات در سازه LSF می‌تواند به اشکال زیر بروز کند:

• برش یا کشش پیچ
• Pull-out یا Pull-over پیچ از ورق یا پوشش

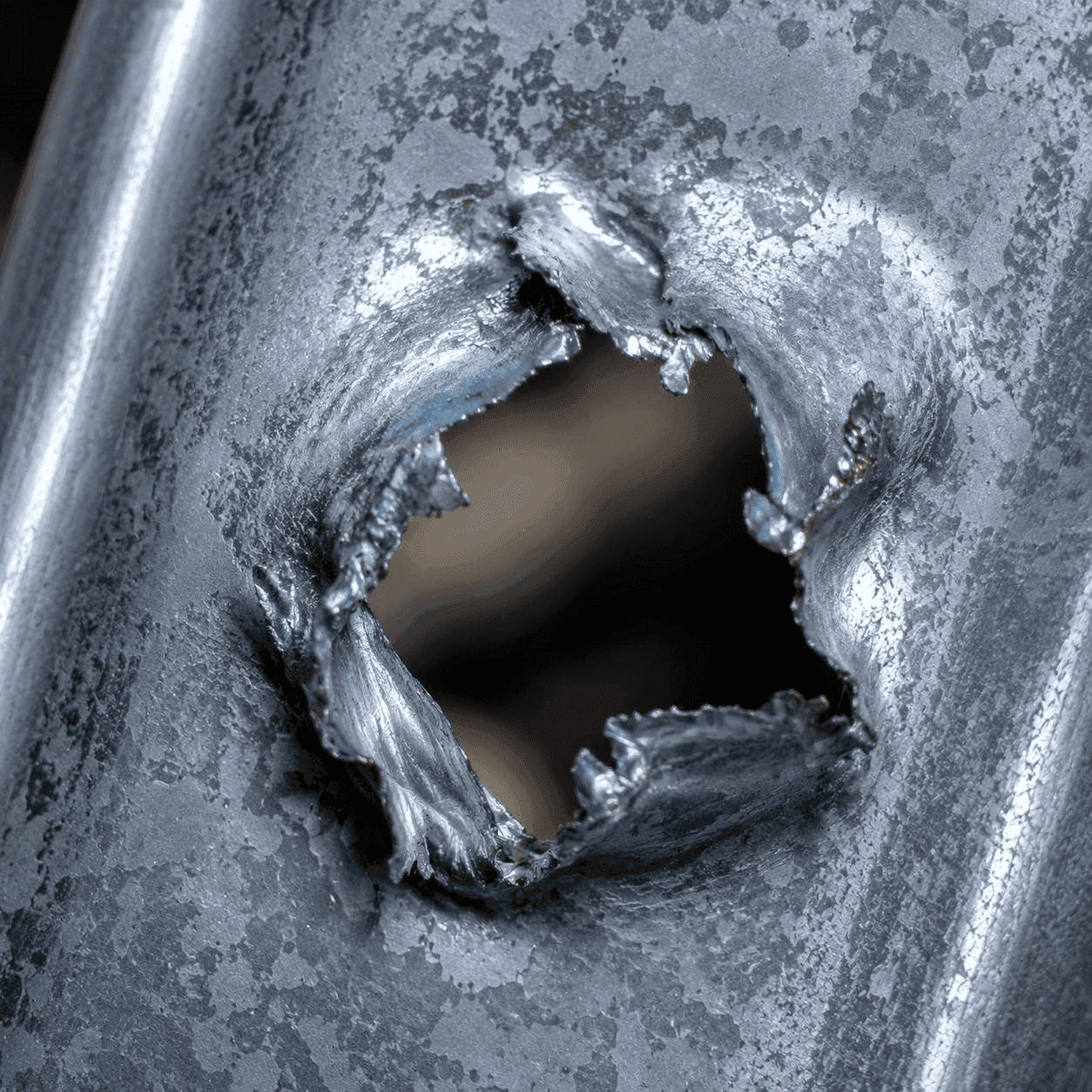

• پارگی ورق در مجاورت سوراخ
• لهیدگی موضعی ورق
• گسیختگی ترد در اعضای مرزی

از آنجا که اتصالات نخستین محل تمرکز تنش هستند، رفتار آنها باید به صورت عملکردمحور بررسی شود. در بسیاری از موارد، خرابی زودرس اتصال می‌تواند مانع بهره‌گیری از ظرفیت واقعی اعضا شود.

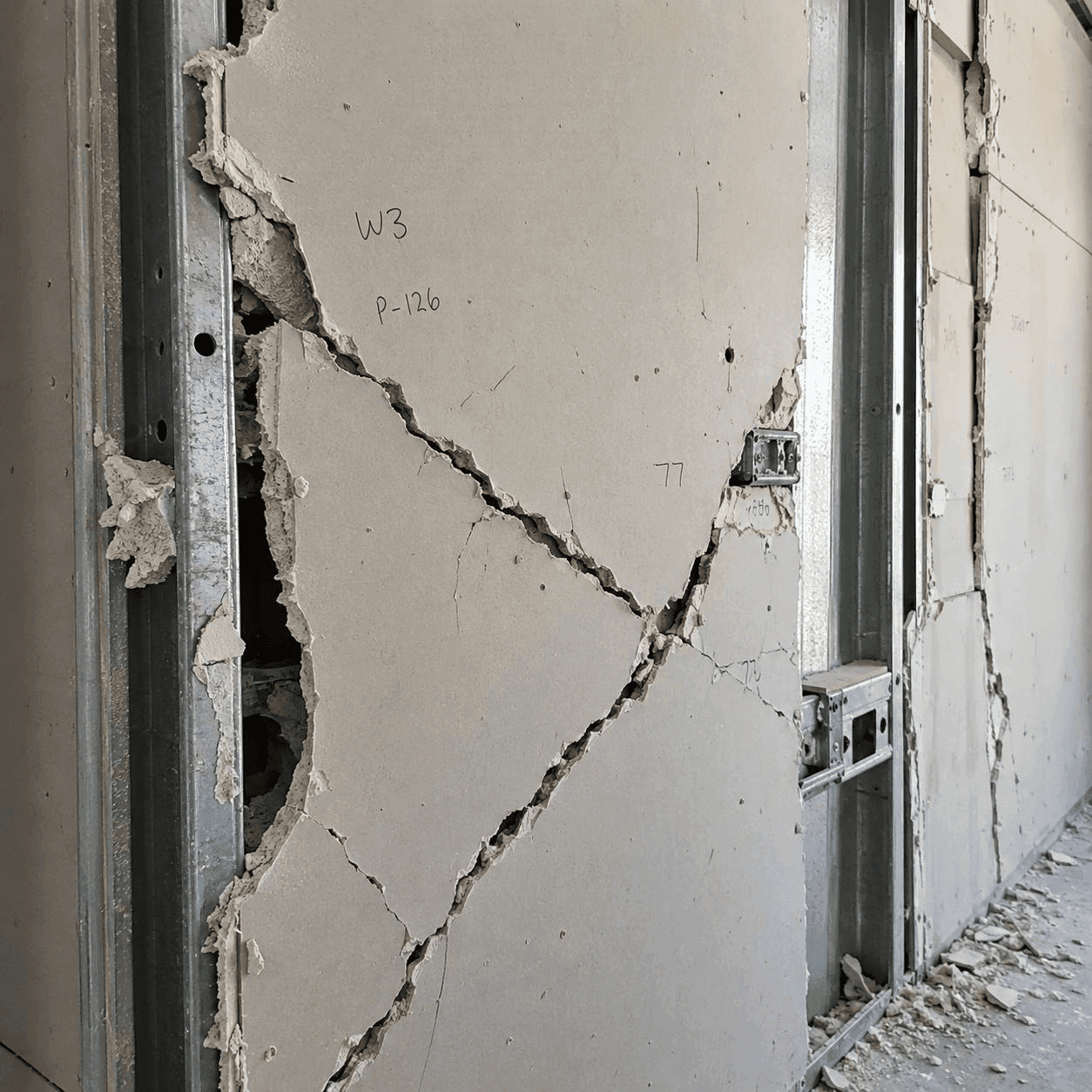

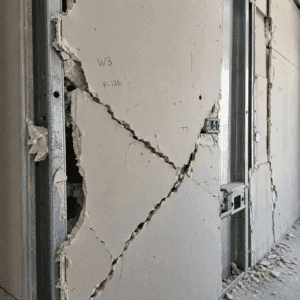

5.3. خرابی پوشش‌ها و دیوارهای برشی

پوشش‌های تخته‌ای در دیوارهای برشی سازه LSF صرفاً عضو غیرسازه‌ای نیستند، بلکه بخشی از سیستم مقاوم جانبی به شمار می‌روند. مهم‌ترین آسیب‌های مشاهده‌شده در این بخش عبارت‌اند از:

•  پارگی اطراف پیچ‌ها
•  خردشدگی موضعی تخته
•  بازشدگی درزها
•  جداشدگی پوشش از قاب
•  افت تدریجی مقاومت برشی

  نوع پوشش، ضخامت آن، آرایش پیچ‌ها و شرایط رطوبتی در این رفتار تأثیر مستقیم دارند.

5.4. نامنظمی و تمرکز آسیب

همانند سایر سیستم‌های سازه‌ای، نامنظمی در پلان و ارتفاع در سازه‌ LSF نیز می‌تواند باعث تمرکز تقاضای لرزه‌ای شود. توزیع نامتقارن دیوارهای برشی، بازشوهای بزرگ، ضعف دیافراگم سقف و ناپیوستگی مسیر انتقال نیرو، احتمال پیچش و تمرکز تغییرمکان را افزایش می‌دهد.

6. ملاحظات کلیدی در طراحی لرزه‌ای سازه LSF

6.1. الزامات آیین‌نامه‌ای

• طراحی لرزه‌ای سازه‌ LSF باید با اتکا به ضوابط معتبر ملی و بین‌المللی انجام شود. در پروژه‌های داخل ایران، ارجاع به اسناد زیر ضروری است:
• استاندارد ۲۸۰۰ ایران برای تعیین بار زلزله و کنترل‌های لرزه‌ای
• مقررات ملی ساختمان، به‌ویژه مباحث مرتبط با بارگذاری وفولاد- استانداردهای AISI S100 برای طراحی اعضای سردنورد شده
• استانداردهای AISI S240 و AISI S400 برای اجرا و طراحی لرزه‌ای سیستم‌های سردنورد شده

در این چارچوب، تعیین صحیح ضریب رفتار، سطح شکل‌پذیری مورد انتظار، محدودیت دریفت، اثرات مرتبه دوم و جزئیات اجرایی نقش اساسی دارند.

6.2. طراحی مبتنی بر عملکرد اجزای جانبی

• در سازه LSF ، طراحی لرزه‌ای نباید صرفاً به کنترل مقاومت اعضا محدود شود. لازم است عملکرد اجزای زیر به طور هم‌زمان ارزیابی شود:
• دیوارهای برشی
•  اتصالات قاب به پوشش
• اعضای مرزی و نگهدارنده
• دیافراگم سقف
• اتصال سازه به شالوده

در واقع، ضعف هر یک از این حلقه‌ها می‌تواند کل زنجیره انتقال نیرو را مختل کند.

6.3. الزامات طراحی اتصالات

• در طراحی اتصالات پیچ‌دار، کنترل‌های زیر ضروری است:
• مقاومت برشی و کششی پیچ
• ظرفیت لهیدگی ورق
• فاصله پیچ تا لبه
• حداقل فاصله بین پیچ‌ها
• کنترل پارگی بلوکی

سازگاری سختی اتصال با مکانیزم مطلوب خرابی

اصل اساسی آن است که از شکست ترد جلوگیری شده و در صورت امکان، مکانیزم خرابی به سمت رفتار شکل‌پذیر هدایت شود.

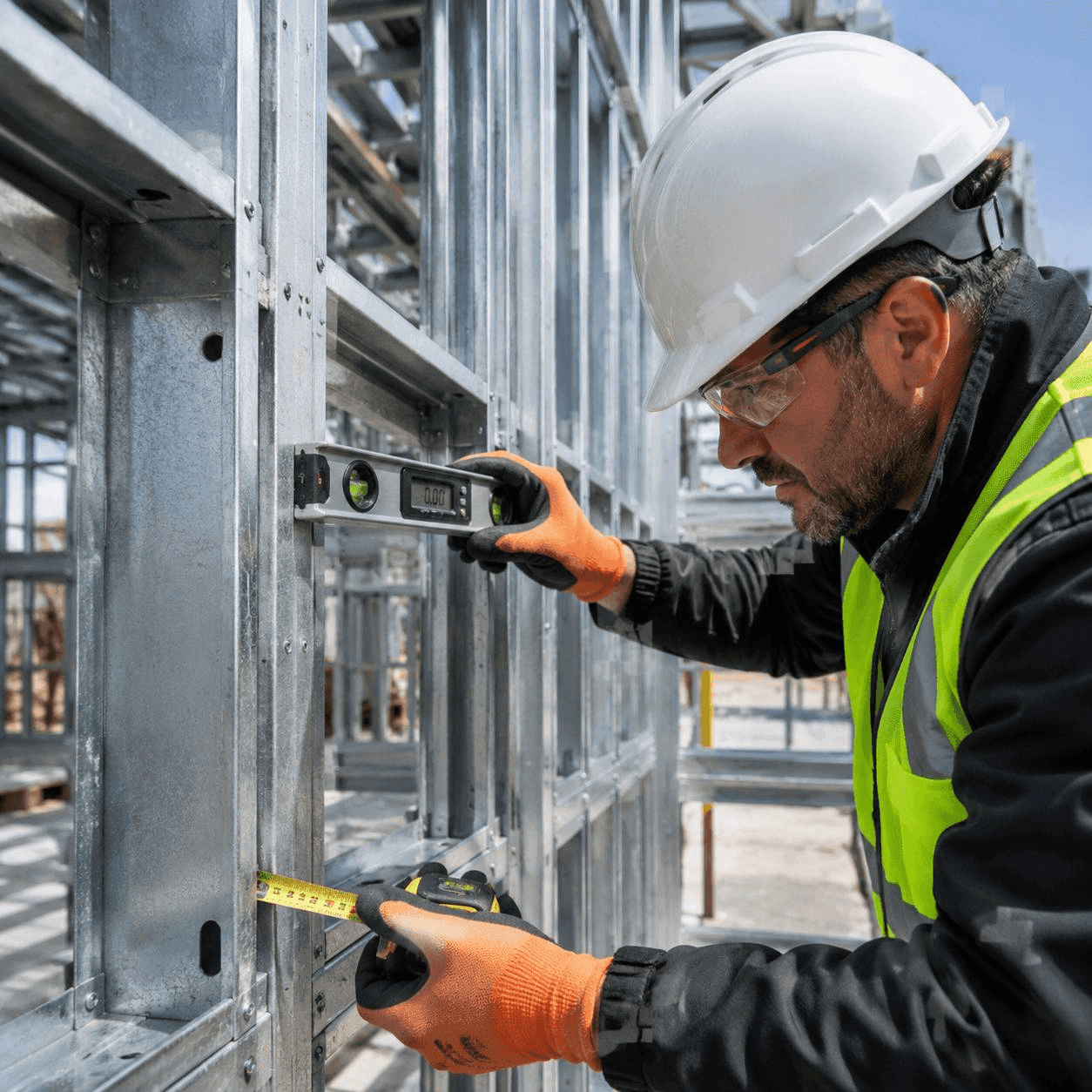

6.4. کیفیت ساخت و بازرسی

عملکرد واقعی سازه LSF به شدت به کیفیت ساخت وابسته است. کوچک‌ترین خطا در جانمایی پیچ‌ها، انحراف اعضا، اجرای نامناسب مهاربندها یا استفاده از پوشش‌های غیراستاندارد می‌تواند ظرفیت لرزه‌ای را کاهش دهد. بنابراین:

•  کنترل تلورانس‌های اجرایی الزامی است.
• بازرسی اتصالات باید مرحله‌ای و مستند باشد.
• انطباق مصالح مصرفی با مشخصات طراحی باید تأیید شود.
• حفاظت در برابر خوردگی، به‌ویژه در محیط‌های مهاجم، باید لحاظ گردد.

7. جمع‌بندی و نتیجه‌گیری

رفتار لرزه‌ای سازه‌های فولادی سبک (LSF) حاصل برهم‌کنش پیچیده میان جرم کم سازه، سختی جانبی دیوارهای برشی، رفتار غیرخطی اتصالات و حساسیت اعضای جدار نازک به پدیده‌های ناپایداری است. مزیت بنیادین این سیستم در کاهش جرم لرزه‌ای و به تبع آن کاهش برش پایه نهفته است، اما این مزیت تنها زمانی به عملکرد ایمن منجر می‌شود که طراحی و اجرا بر اساس شناخت دقیق رفتار واقعی سیستم صورت پذیرد.
بررسی‌ها نشان می‌دهد که در سازه‌ LSF، کنترل دریفت، جلوگیری از کمانش موضعی و اعوجاجی، طراحی شکل‌پذیر اتصالات و تأمین پیوستگی مسیر انتقال نیرو از مهم‌ترین عوامل موفقیت در طراحی لرزه‌ای هستند. علاوه بر این، نقش پوشش‌های دیوار و دیافراگم سقف در سختی و مقاومت جانبی به اندازه‌ای مهم است که نمی‌توان آنها را صرفاً اجزای معماری تلقی کرد.

در مجموع، سازه‌ LSF در صورت رعایت دقیق ضوابط آیین‌نامه‌ای، استفاده از جزئیات اجرایی صحیح و انجام تحلیل‌های متناسب با رفتار غیرخطی سیستم، گزینه‌ای قابل اطمینان برای ساخت‌وساز در مناطق لرزه‌خیز به شمار می‌آیند. توسعه مطالعات آزمایشگاهی، مدل‌سازی‌های عددی پیشرفته و تدوین ضوابط بومی‌سازی‌شده، مسیر ارتقای بیشتر این فناوری در صنعت ساختمان را هموار خواهد کرد.

8. سوالات متداول (FAQ)

1. آیا سازه‌ LSF به اندازه سازه‌های بتنی در برابر زلزله مقاوم هستند؟
   بله، در صورت طراحی و اجرای صحیح مطابق با ضوابط آیین‌نامه‌ای، سازه‌ LSF می‌توانند مقاومت لرزه‌ای بسیار خوبی از خود نشان دهند. وزن کمتر آنها حتی می‌تواند یک مزیت محسوب شود.
2. مهم‌ترین عاملی که باید در طراحی لرزه‌ای سازه LSF به آن توجه کرد چیست؟
   اهمیت ویژه اتصالات و اطمینان از شکل‌پذیری و استحکام کافی آنها، و همچنین کنترل تغییر مکان‌های جانبی (Drift) سازه.
3. آیا استفاده از سازه LSF  در مناطق با زلزله‌خیزی بالا توصیه می‌شود؟*بله، با توجه به مزایای ذاتی در کاهش نیروهای اینرسی و قابلیت طراحی برای شکل‌پذیری بالا، سازه ‌LSF گزینه‌ای مناسب برای مناطق زلزله‌خیز هستند، مشروط بر اینکه طراحی و اجرا بر اساس استانداردهای معتبر صورت گیرد.
