مقدمه

مقاومت سازه LSF در برابر باد یکی از مهم‌ترین دغدغه‌های مهندسان، سازندگان و کارفرمایان در پروژه‌های سبک فولادی است. با توجه به وزن کم این سیستم، حساسیت آن نسبت به بارهای جانبی به‌ویژه باد افزایش می‌یابد و طراحی صحیح بر اساس استانداردهایی مانند ASCE 7 و مبحث ششم مقررات ملی ساختمان ایران (بارهای وارد بر ساختمان) ضروری است.

در این مقاله، رفتار تئوریک سازه‌ LSF تحت بار باد، روابط محاسباتی، نقش اجزای باربر جانبی، مودهای شکست، محدودیت‌های Drift، مقایسه با سیستم‌های بتنی و فولادی و نکات طراحی در مناطق بادخیز بررسی می‌شود.

رفتار تئوریک سازه‌ LSF تحت بار جانبی باد

سازه‌های LSF (Light Steel Frame) سیستم‌هایی متشکل از مقاطع سردنورد شده گالوانیزه هستند که عملکرد آن‌ها در برابر بار جانبی بر پایه:

• دیوارهای برشی (Shear Walls)
• دیافراگم سقف
• اتصالات پیچی
• مهاربندهای تسمه‌ای یا ورق OSB

تعریف می‌شود.

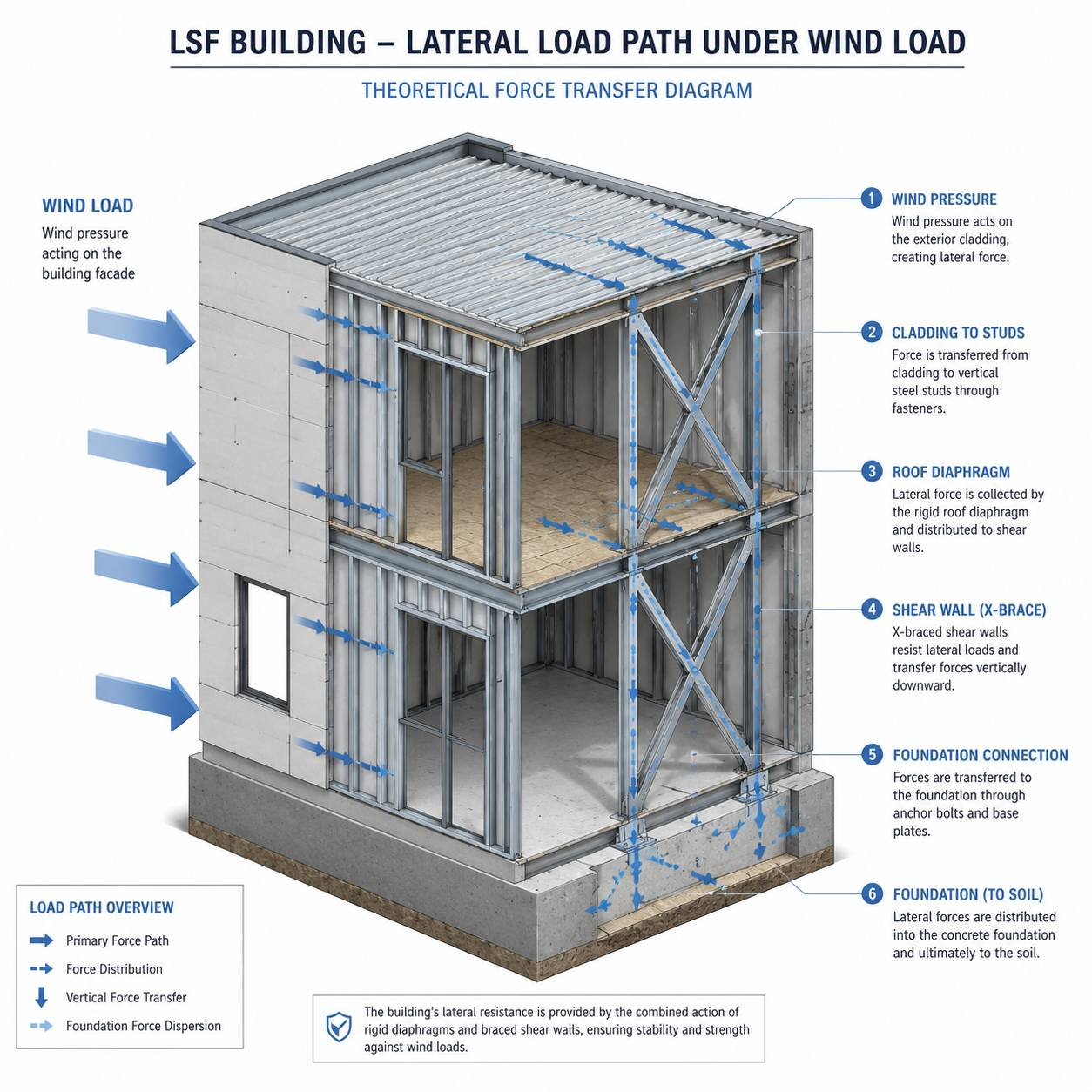

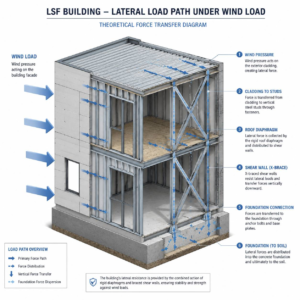

در برابر باد، رفتار سازه به صورت زیر است:

1. انتقال فشار باد به نما
2. انتقال نیرو به اعضای قائم (Studs)
3. انتقال به دیافراگم سقف
4. توزیع در دیوارهای برشی
5. انتقال نهایی به فونداسیون

به دلیل وزن پایین، نسبت نیروی جانبی به وزن اسکلت سازه درسازه LSF معمولاً بزرگ‌تر از سازه بتنی است، بنابراین کنترل تغییرمکان جانبی اهمیت مضاعف دارد.

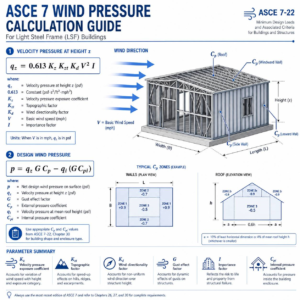

روابط محاسباتی فشار باد بر اساس ASCE 7 و مبحث ششم

طبق ASCE 7-22 و مبحث ششم، فشار طرح باد از رابطه زیر محاسبه می‌شود:

q_z = 0.613 . k_{z .} K_zt . K_d .V^2 . I

که در آن:

(q_z)= فشار سرعت در ارتفاع z (N/m²)

(K_z)=ضریب ارتفاع

(K_zt)=ضریب توپوگرافی

(K_d)=ضریب جهت‌پذیری

(V)=سرعت مبنای باد (m/s)

(I)=ضریب اهمیت سازه

فشار نهایی روی سطح:

p = q_zGC_p – q_i (GCpi)

که در آن:

(G)=ضریب اثر تندباد

(C_p)=ضریب فشار خارجی

(GCpi)=ضریب فشار داخلی

در مبحث ششم ایران نیز رابطه کلی فشار باد به صورت زیر آمده است:

q = 0.5 ρV²

که در آن:

(ρ)=چگالی هوا (1.25 kg/m³≈)

(V)=سرعت باد

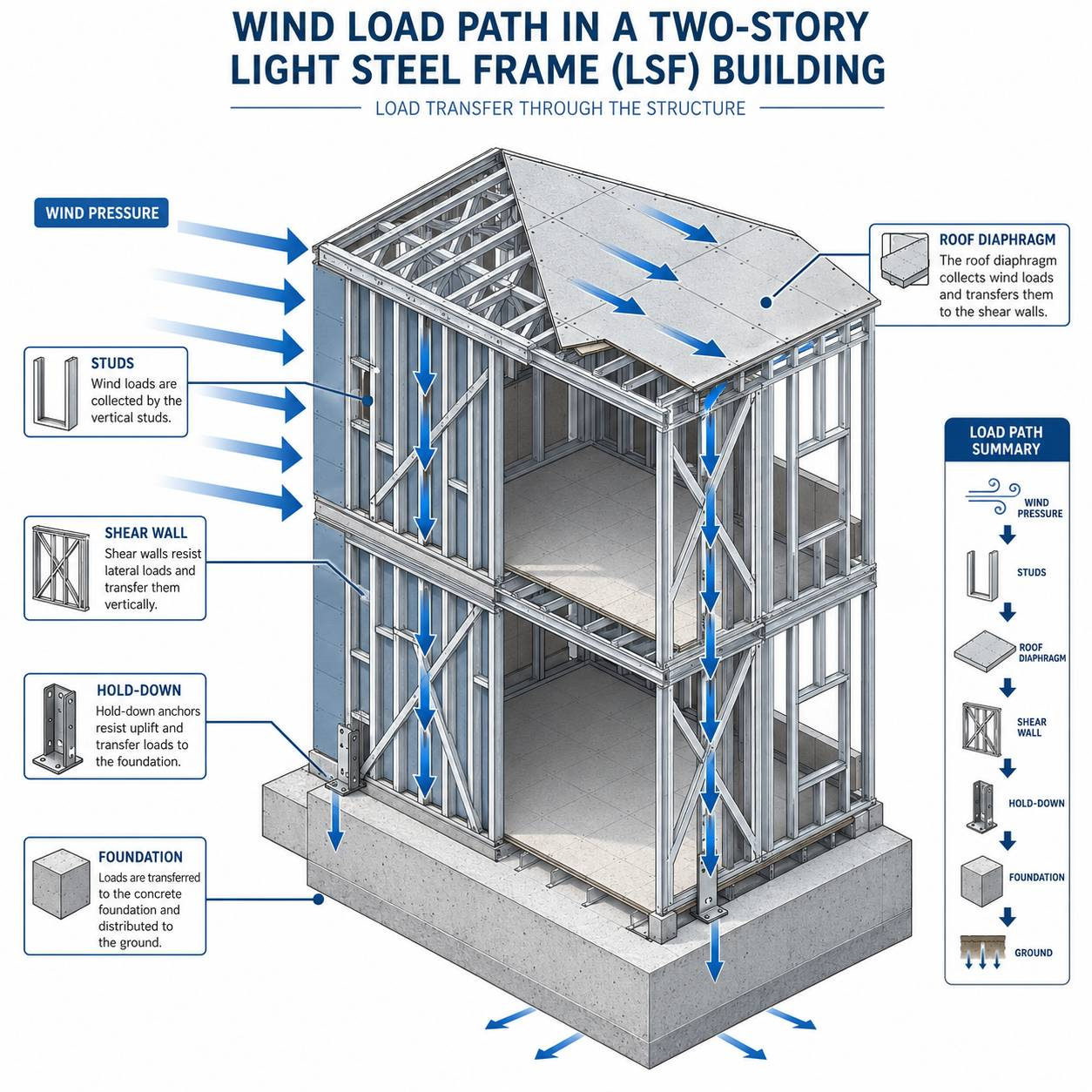

مثال کاربردی محاسبه بار باد برای ساختمان LSF دو طبقه

فرضیات:

ارتفاع ساختمان: 6 متر

سرعت مبنا: m/s 30

ساختمان مسکونی (ضریب اهمیت 1)

منطقه باز (Exposure C)

ابتدا:

q_z = 0.613×1.0x1.0x0.85x(30)²

q_z ≈ 469 N/m²

اگر (Cp = 0.8) و (G = 0.85)

p ≈ 469×0.85×0.8

p ≈ 319 N/m²

این فشار باید در طراحی دیوارهای برشی  سازه LSF لحاظ شود.

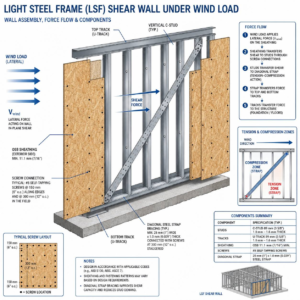

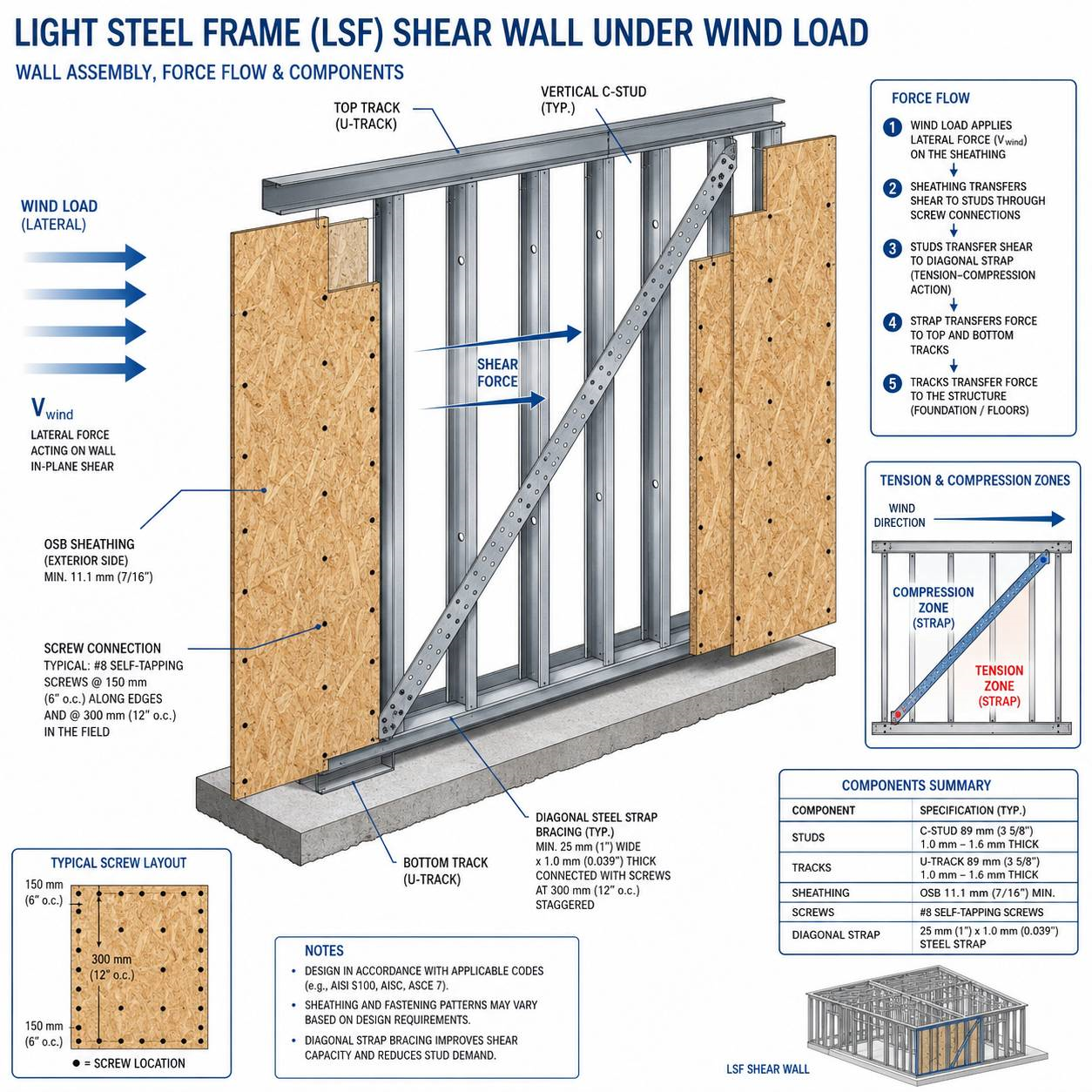

نقش دیوارهای برشی در مقاومت سازه‌ LSF در برابر باد

دیوار برشی اصلی‌ترین عنصر باربر جانبی در سیستم LSF است.

انواع رایج:

• دیوار با مهاربند تسمه‌ای
• دیوار با پوشش OSB
• دیوار با ورق فولادی

عملکرد آن‌ها بر پایه:

• برش در صفحه (In-plane shear)
• کشش در مهاربند
• مقاومت پیچ‌ها در برش و کشش

پارامترهای تعیین‌کننده:

• فاصله پیچ‌ها
• ضخامت ورق
• نسبت ارتفاع به طول دیوار
• نوع مهاربند

کاهش فاصله پیچ‌ها می‌تواند ظرفیت برشی را تا 30٪ افزایش دهد.

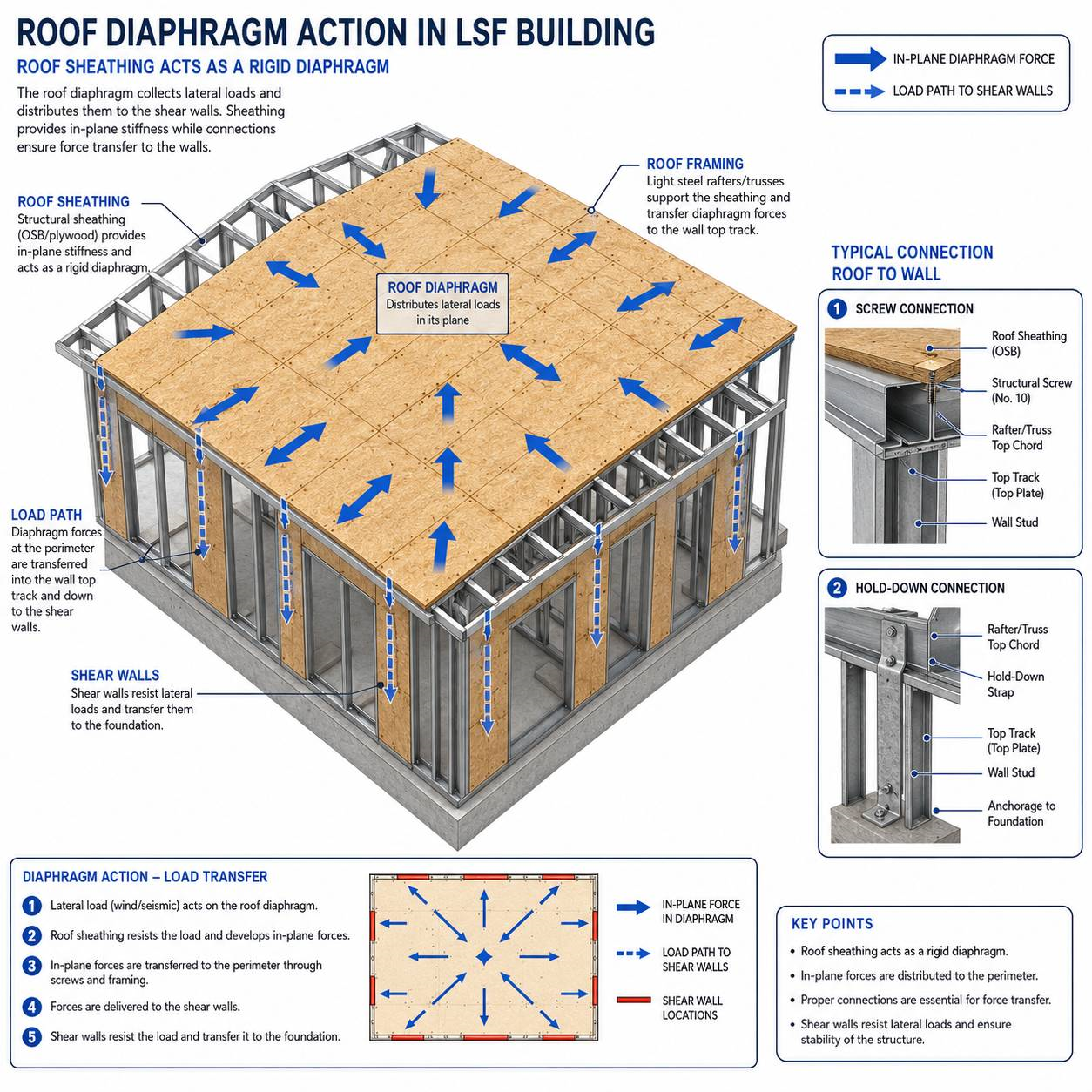

نقش دیافراگم سقف در انتقال نیرو

دیافراگم سقف در سازه LSF نقش توزیع‌کننده نیرو را دارد.

ویژگی‌های مهم:

• صلبیت در صفحه
• اتصال مناسب به دیوارهای برشی
• عملکرد به صورت Deep Beam افقی

اگر دیافراگم نیمه‌صلب باشد، توزیع نیرو غیریکنواخت شده و تمرکز تنش در دیوارهای گوشه ایجاد می‌شود.

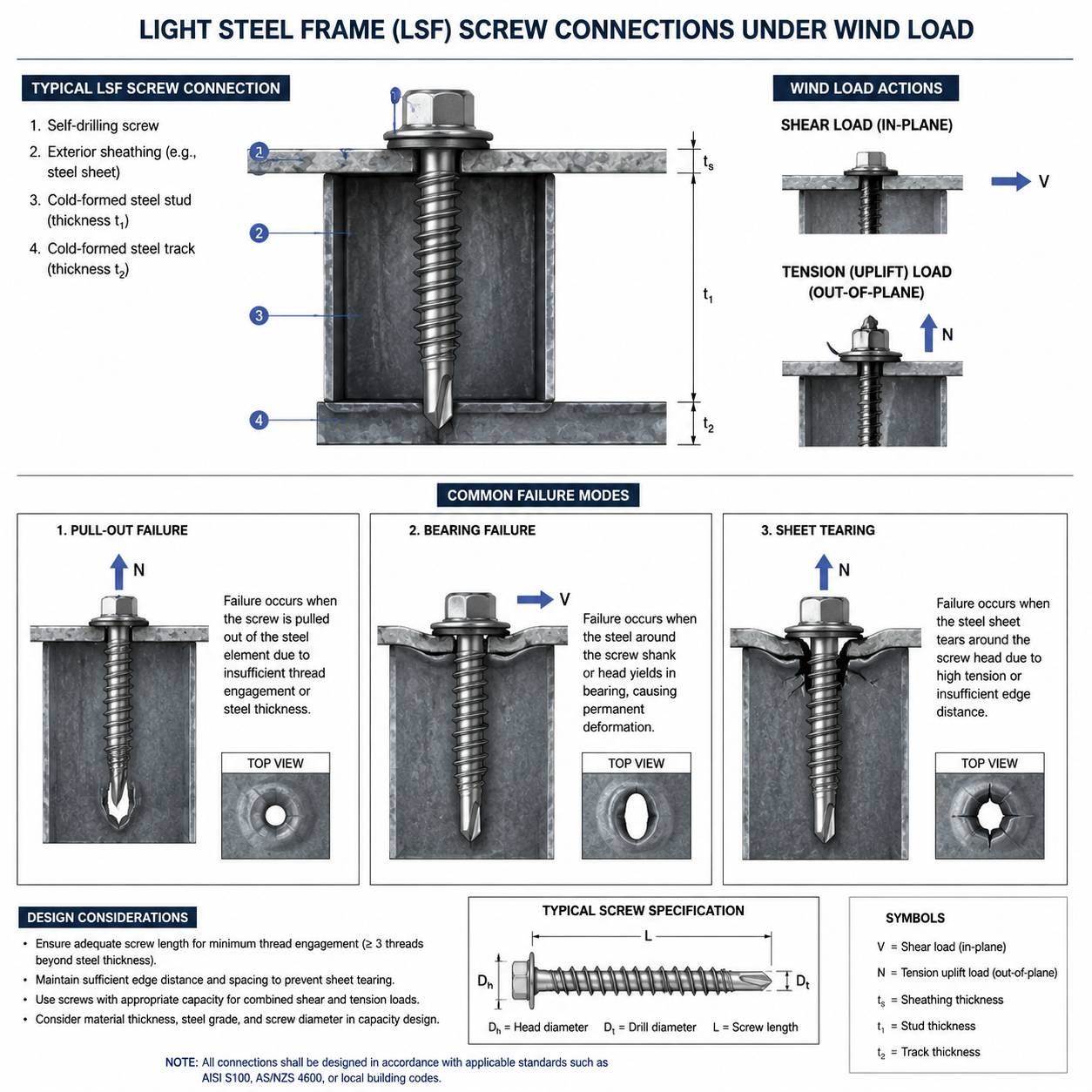

اهمیت اتصالات در عملکرد جانبی

در مقاومت سازه LSF در برابر باد، اتصالات معمولاً بحرانی‌ترین نقطه هستند.

حالات شکست متداول:

• Pull-out پیچ
• Bearing failure
• پارگی ورق
• کمانش موضعی مقطع سردنورد

ظرفیت اتصال باید طبق آیین‌نامه AISI S100 کنترل شود.

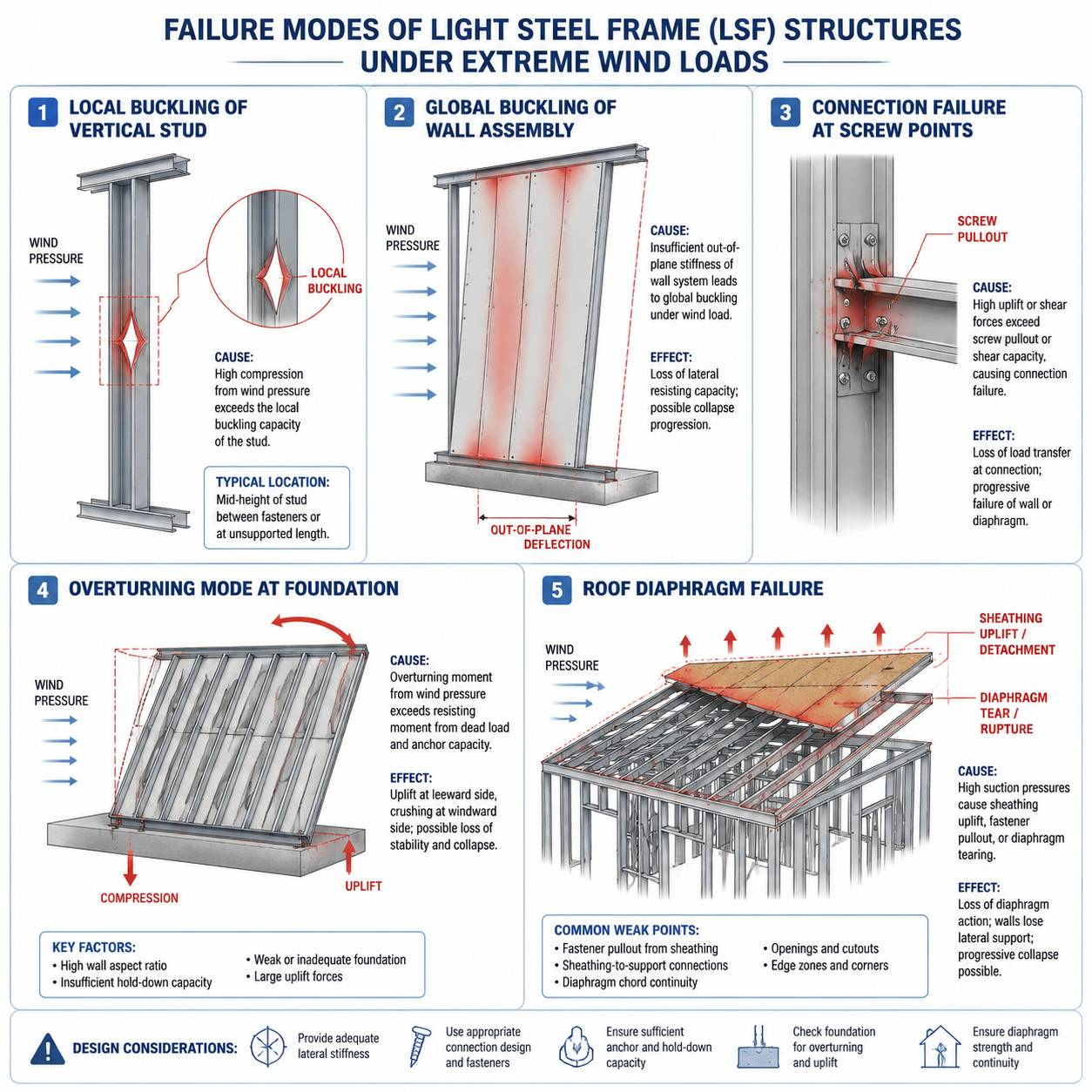

مودهای شکست محتمل در بار باد

1. کمانش کلی دیوار برشی
2. کمانش موضعی Stud
3. گسیختگی اتصالات
4. واژگونی کل سازه
5. خرابی دیافراگم سقف

در سازه‌های سبک، مود واژگونی در سرعت‌های باد بالا اهمیت ویژه دارد.

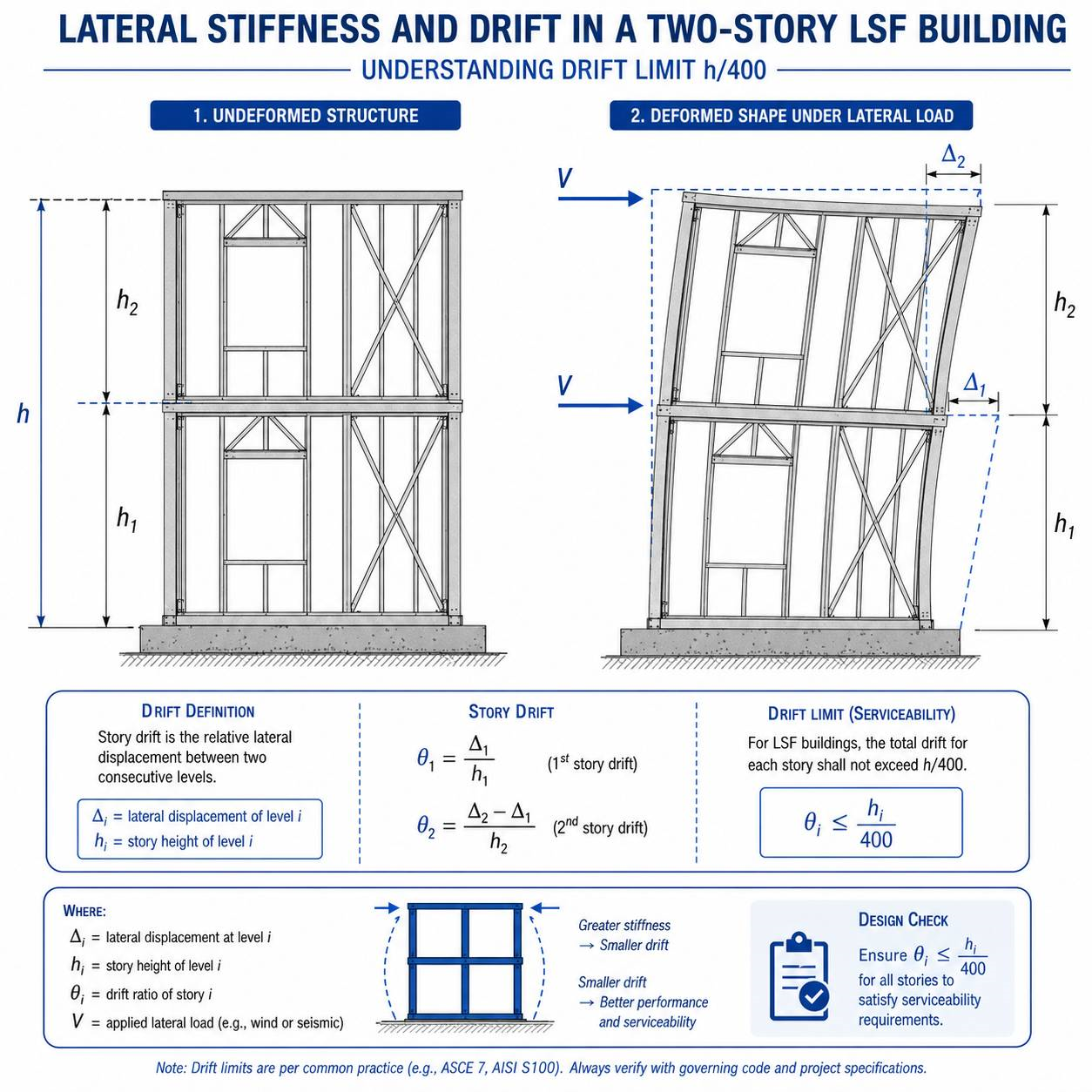

سختی جانبی و کنترل  Drift

کنترل تغییرمکان جانبی یکی از معیارهای اصلی طراحی است.

طبق ASCE 7:

Δ_max≤(h/400)

در برخی پروژه‌های مسکونی:

Δ_max≤(h/500)

برای ساختمان 6 متری:

Δmax=6000/14=15mm

در سازه‌ LSF ، سختی دیوارهای برشی تابعی از:

• مدول الاستیسیته فولاد
• هندسه دیوار
• نوع پوشش

افزایش ضخامت ورق از  0.9mmبه  1.2mmمی‌تواند سختی جانبی را بیش از %25 افزایش دهد.

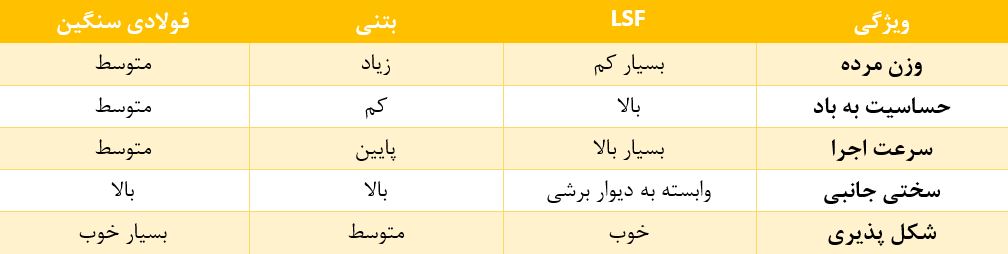

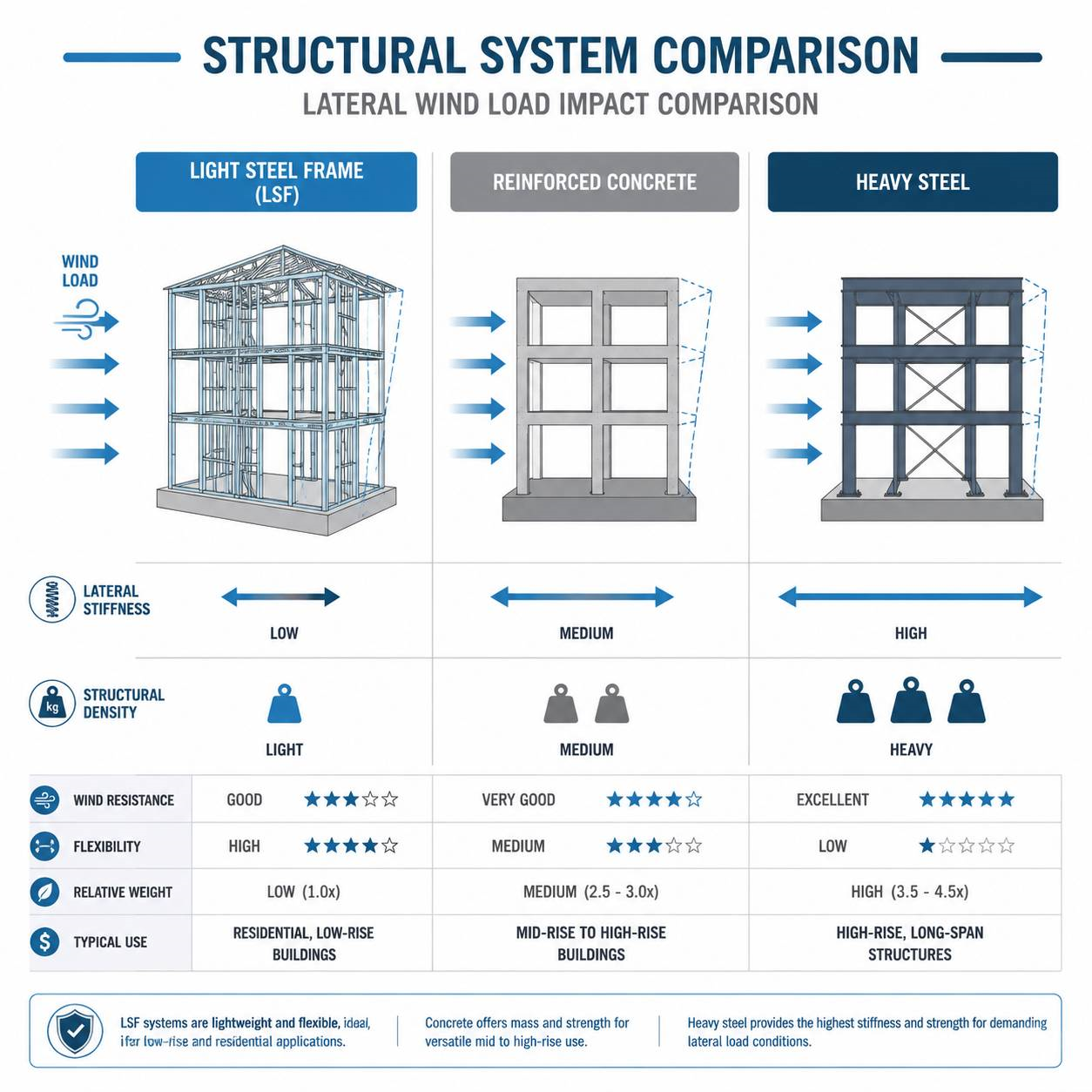

مقایسه تحلیلی با سازه بتنی و فولادی

به دلیل وزن پایین، مقاومت سازه‌ LSF در برابر باد بیشتر وابسته به سختی و آرایش دیوارهای برشی است تا جرم سازه.

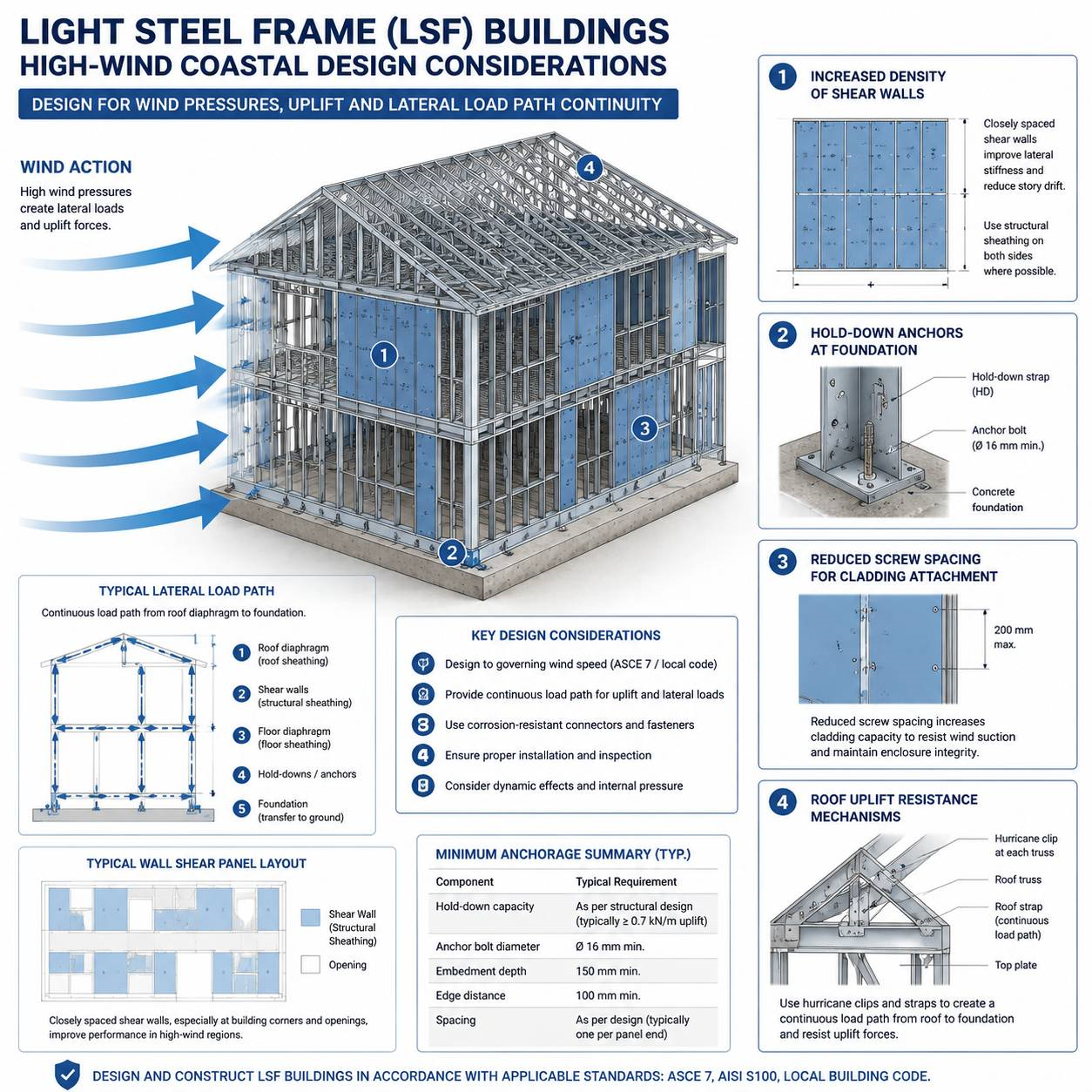

نکات طراحی بحرانی در مناطق بادخیز

در مناطق با سرعت باد بالاتر از m/s 35 :

• افزایش تعداد دیوارهای برشی
• کاهش فاصله پیچ‌ها
• استفاده از ورق ضخیم‌تر
• کنترل uplift سقف
• استفاده از هولدداون قوی
• کنترل فشار داخلی ساختمان

در مناطق ساحلی باید اثر خوردگی نیز در نظر گرفته شود.

تحلیل عملکرد واقعی در پروژه‌های اجرا شده

تجربه پروژه‌های اجرا شده در شمال ایران نشان می‌دهد:

• بیشترین خرابی‌ها مربوط به اتصال دیافراگم به دیوار بوده
• تمرکز تنش در گوشه‌ها بحرانی است
• کنترل کیفیت نصب پیچ‌ها بسیار تعیین‌کننده است

این موضوع اهمیت نظارت اجرایی را در مقاومت سازه‌ LSF در برابر باد نشان می‌دهد.

پاسخ به سوالات متداول (FAQ)

1.آیا سازه LSF در برابر باد شدید ایمن است؟

بله، در صورت طراحی مطابق ASCE 7 و مبحث ششم و اجرای صحیح دیوارهای برشی، این سیستم عملکرد مناسبی در برابر باد دارد.

2.مهم‌ترین عامل در افزایش مقاومت سازه‌ LSF در برابر باد چیست؟

سختی و آرایش صحیح دیوارهای برشی و کیفیت اتصالات مهم‌ترین عامل است.

3.آیا وزن کم سازه LSF باعث ضعف آن در برابر باد می‌شود؟

وزن کم باعث افزایش حساسیت به نیروهای جانبی می‌شود، اما با طراحی مهندسی می‌توان آن را کاملاً کنترل کرد.

جمع‌بندی نهایی

مقاومت سازه‌ LSF در برابر باد تابعی از طراحی صحیح، سختی جانبی کافی، دیافراگم مناسب، اتصالات قوی و رعایت آیین‌نامه‌ها است.

با رعایت موارد زیر می‌توان عملکرد مطلوبی تضمین کرد:

• طراحی بر اساس ASCE 7 و مبحث ششم
• کنترل Drift
• افزایش سختی دیوارهای برشی
• توجه ویژه به اتصالات
• کنترل uplift و واژگونی

در صورت اجرای صحیح، سازه LSF نه‌تنها ایمن هستند، بلکه به دلیل وزن کم و سرعت اجرا، گزینه‌ای بسیار مناسب برای مناطق بادخیز محسوب می‌شوند.

منابع معتبر

1.ASCE 7-22, Minimum Design Loads and Associated Criteria for Buildings and Other Structures

https://ascelibrary.org

2.AISI S100-16 North American Specification for the Design of Cold-Formed Steel Structural Members

https://www.aisc.org

3. مبحث ششم مقررات ملی ساختمان ایران (بارهای وارد بر ساختمان)

https://inbr.ir

4.FEMA P-798 Wind Retrofit Guide

https://www.fema.gov
