1. مقدمه

انتخاب نوع سقف در هر پروژه ساختمانی، فقط یک تصمیم معماری نیست؛ بلکه یکی از مهم‌ترین تصمیم‌های سازه‌ای و اجرایی به شمار می‌رود. در سازه LSF  یا همان Light Steel Frame، این موضوع اهمیت بیشتری پیدا می‌کند، زیرا اسکلت سبک، دقت ساخت بالا و سرعت اجرای زیاد، امکان طراحی و اجرای طیف متنوعی از فرم‌های سقف را فراهم می‌کند. به همین دلیل، طراحی سقف سازه LSF باید هم از نظر زیبایی‌شناسی و هم از نظر عملکرد سازه‌ای با دقت انجام شود.

یکی از مزایای مهم مزایای ساختمان های ساخته شده با سازهLSF این است که به دلیل وزن پایین اعضا، بار مرده وارد بر سازه کمتر می‌شود و همین مسئله باعث می‌شود اجرای سقف‌های شیروانی، شیب‌دار، ترکیبی و حتی فرم‌های پیچیده‌تر با ایمنی و سرعت بیشتری انجام شود. در ساختمان‌های سنتی، برخی فرم‌های سقف مانندButterfly،Hip and Valley  یا   Intersecting  معمولاً به اجرای سنگین‌تر، جزئیات اجرایی بیشتر و هزینه بالاتر نیاز دارند؛ اما در LSF این مدل‌ها با انعطاف‌پذیری بیشتری قابل پیاده‌سازی هستند.

2. چرا انتخاب سقف در سازه LSF اهمیت ویژه‌ای دارد؟

پیش از ورود به انواع سقف‌ها، باید بدانیم چرا موضوع طراحی سقف سازه LSF  تا این حد مهم است. سقف در یک ساختمان سبک فولادی، علاوه بر نقش محافظتی، در توزیع بارهای باد، برف، بارهای ثقلی و حتی عملکرد حرارتی ساختمان تأثیر دارد.

3. مهم‌ترین مزایای اجرای سقف با سازه LSF

• وزن کم سازه: هرچه وزن سقف کمتر باشد، فشار وارد بر فریم‌های اصلی کاهش می‌یابد.
• سرعت اجرا: قطعات سبک LSF امکان مونتاژ سریع‌تر سقف را فراهم می‌کنند.
• انعطاف در طراحی: فرم‌های ساده و پیچیده را می‌توان با جزئیات مناسب اجرا کرد.
• رفتار لرزه‌ای بهتر:کاهش جرم کلی ساختمان، عملکرد لرزه‌ای را بهبود می‌دهد.
• امکان عایق‌کاری بهتر: در سقف LSF می‌توان لایه‌های حرارتی و صوتی را با نظم بیشتری جانمایی کرد.

4. دسته‌بندی انواع سقف‌ها در سازه‌های LSF

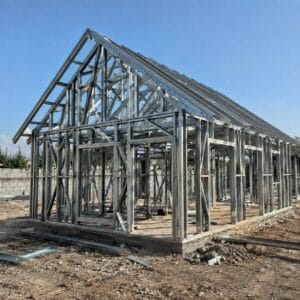

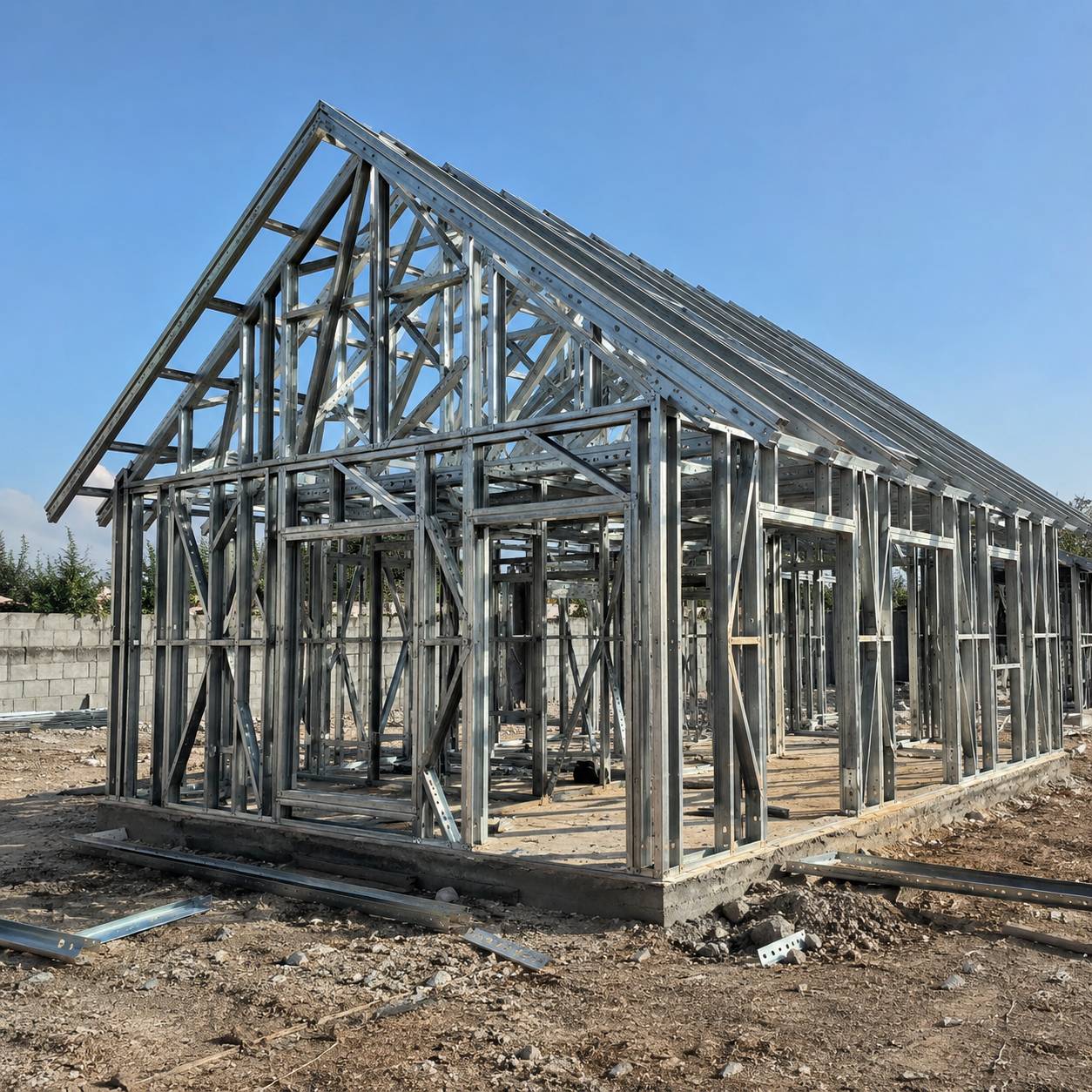

4.1. Open Gable (سقف شیروانی ساده)

سقف Open Gable یکی از متداول‌ترین و اقتصادی‌ترین گزینه‌ها در سازه‌های سبک است. این سقف از دو شیب اصلی تشکیل شده که در خط الرأس به هم می‌رسند و در دو انتها دیواره‌های مثلثی شکل ایجاد می‌شود.

4.1.1.مزایا

• اجرای ساده و سریع
• هزینه مناسب
• مناسب برای اقلیم‌های برفی و بارانی
• امکان تهویه بهتر فضای زیر سقف

4.1.2. سازگاری با سازهLSF

این نوع سقف سازگاری بسیار بالایی با سازه LSF دارد. به دلیل هندسه ساده، طراحی خرپاها و مهاربندی آن در سیستم سبک فولادی به‌خوبی انجام می‌شود. برای پروژه‌های ویلایی، خانه‌های پیش‌ساخته و ساختمان‌های کم‌طبقه،Open Gable  یکی از بهترین انتخاب‌هاست.

4.1.3. نکته اجرایی

در مناطق سردسیر، شیب مناسب این سقف باعث تخلیه بهتر برف می‌شود و در نتیجه فشار کمتری به سقف وارد می‌گردد.

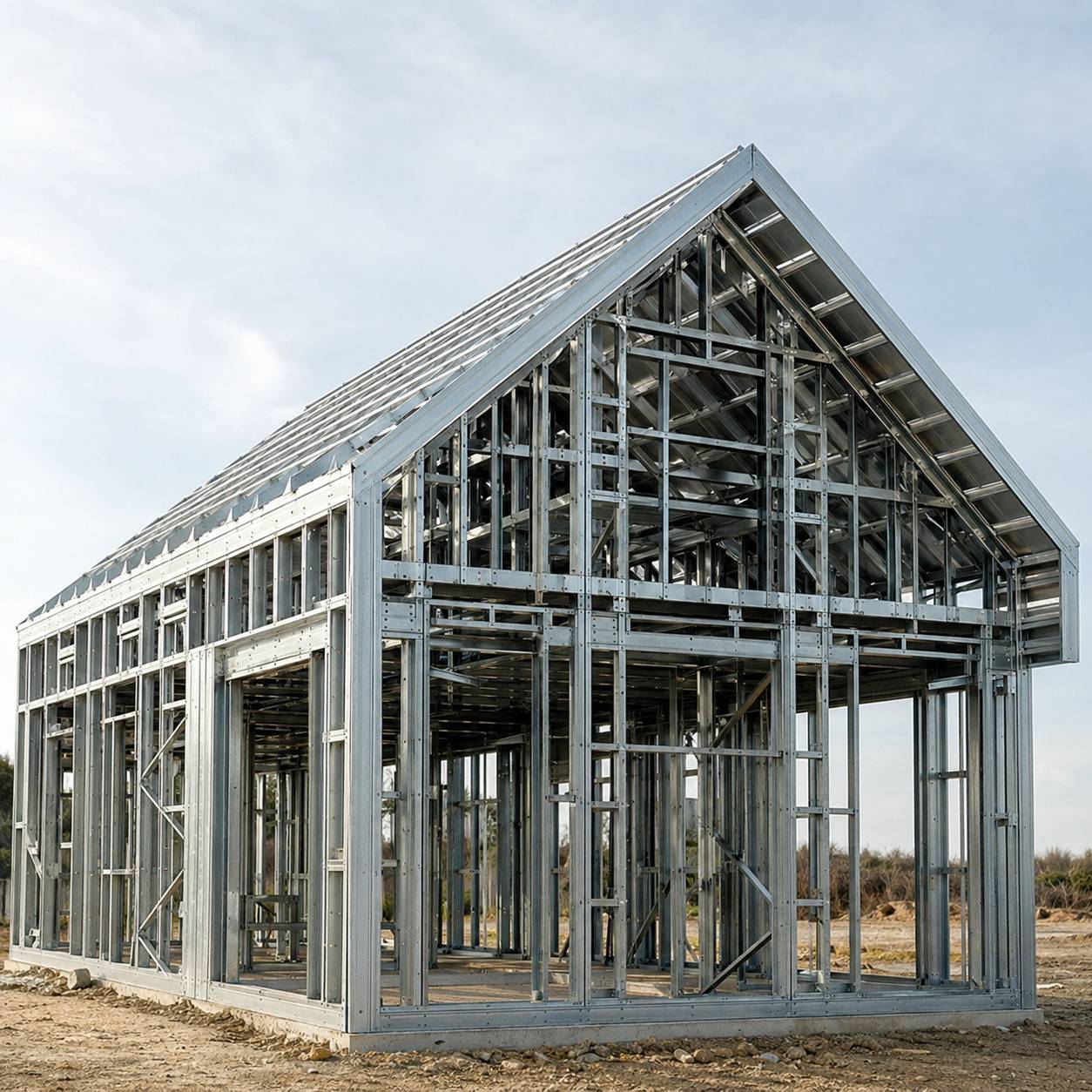

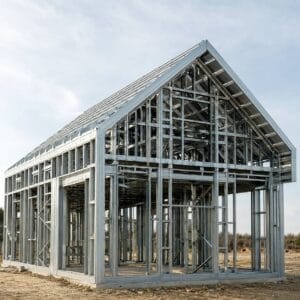

4.2. Box Gable (سقف جعبه ای شیروانی)

این مدل در واقع نسخه‌ای از سقف شیروانی است که در انتهای آن، لبه‌ها به صورت عمودی بسته می‌شوند و ظاهر منظم‌تر و حجیم‌تری ایجاد می‌کند.

4.2.1. مزایا

• ظاهر مرتب‌تر و معماری قوی‌تر نسبت به Gable ساده
• قابل اجرا با سازه LSF
• مناسب برای نماهای کلاسیک و نیمه‌مدرن

4.2.2. سازگاری با سازه LSF

سازگاری بالا دارد، زیرا همچنان بر پایه فرم ساده شیبدار طراحی می‌شود، اما جزئیات انتهایی آن نیازمند دقت بیشتری در اجراست.

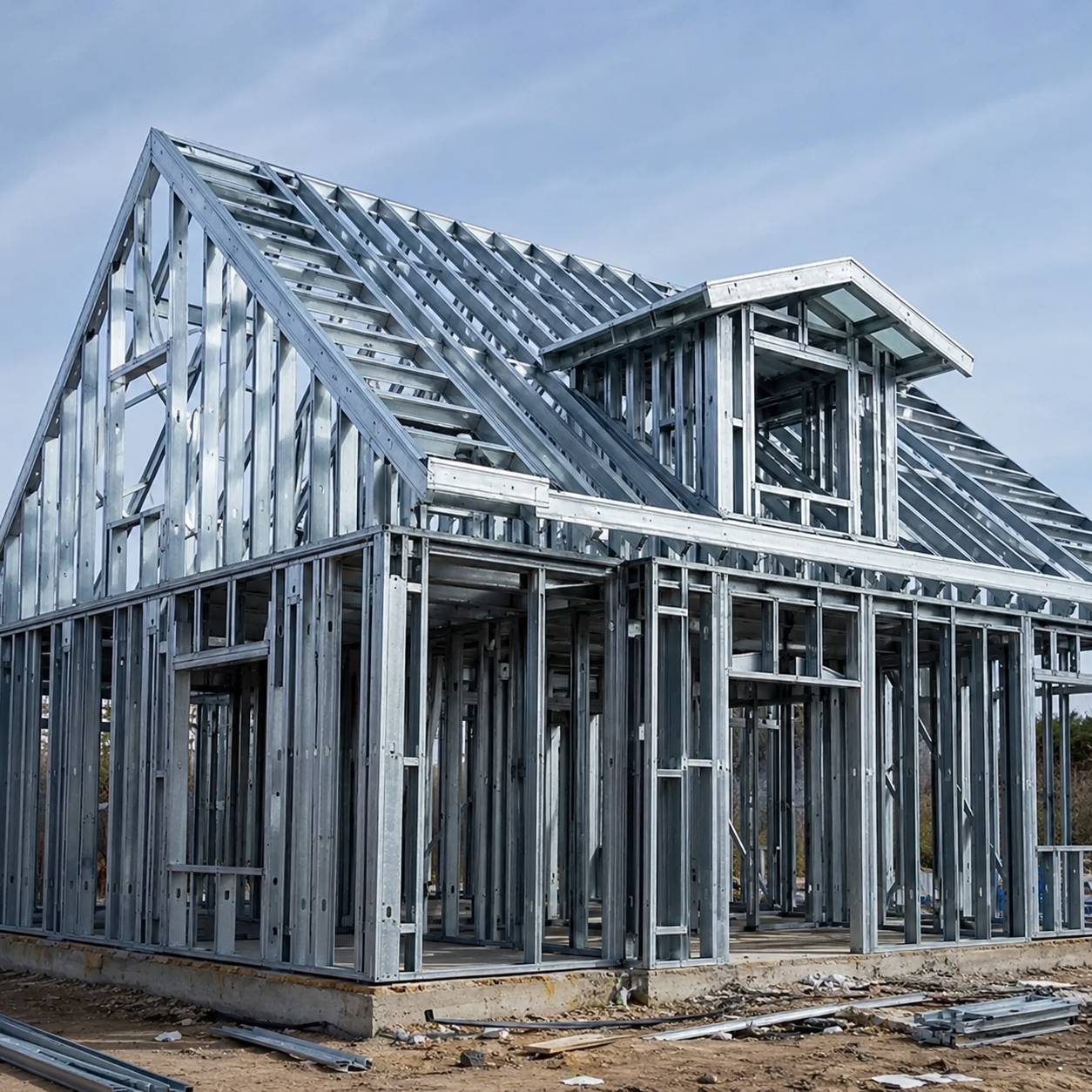

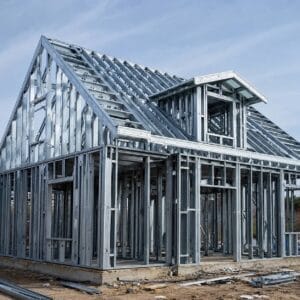

4.3. Dormer (سقف با نورگیر یا دُرمِر)

دُرمِر یا Dormer در واقع بخشی از سقف است که از سطح اصلی بیرون زده و معمولاً برای ایجاد نور و فضای بیشتر در زیرشیروانی استفاده می‌شود.

4.3.1. مزایا

• افزایش نور طبیعی
• افزایش کاربری فضای زیر سقف
• ارتقای زیبایی نما

4.3.2. سازگاری با سازه LSF

سازگاری بالا دارد. در سازه LSF، اجرای Dormer امکان‌پذیر است اما نیاز به دقت بیشتری در اتصال‌ها، آب‌بندی و مدیریت بارهای متمرکز دارد.

4.3.3. کاربرد

در ویلاها، اتاق‌های زیرشیروانی و فضاهای لوکس،Dormer  یک انتخاب جذاب است.

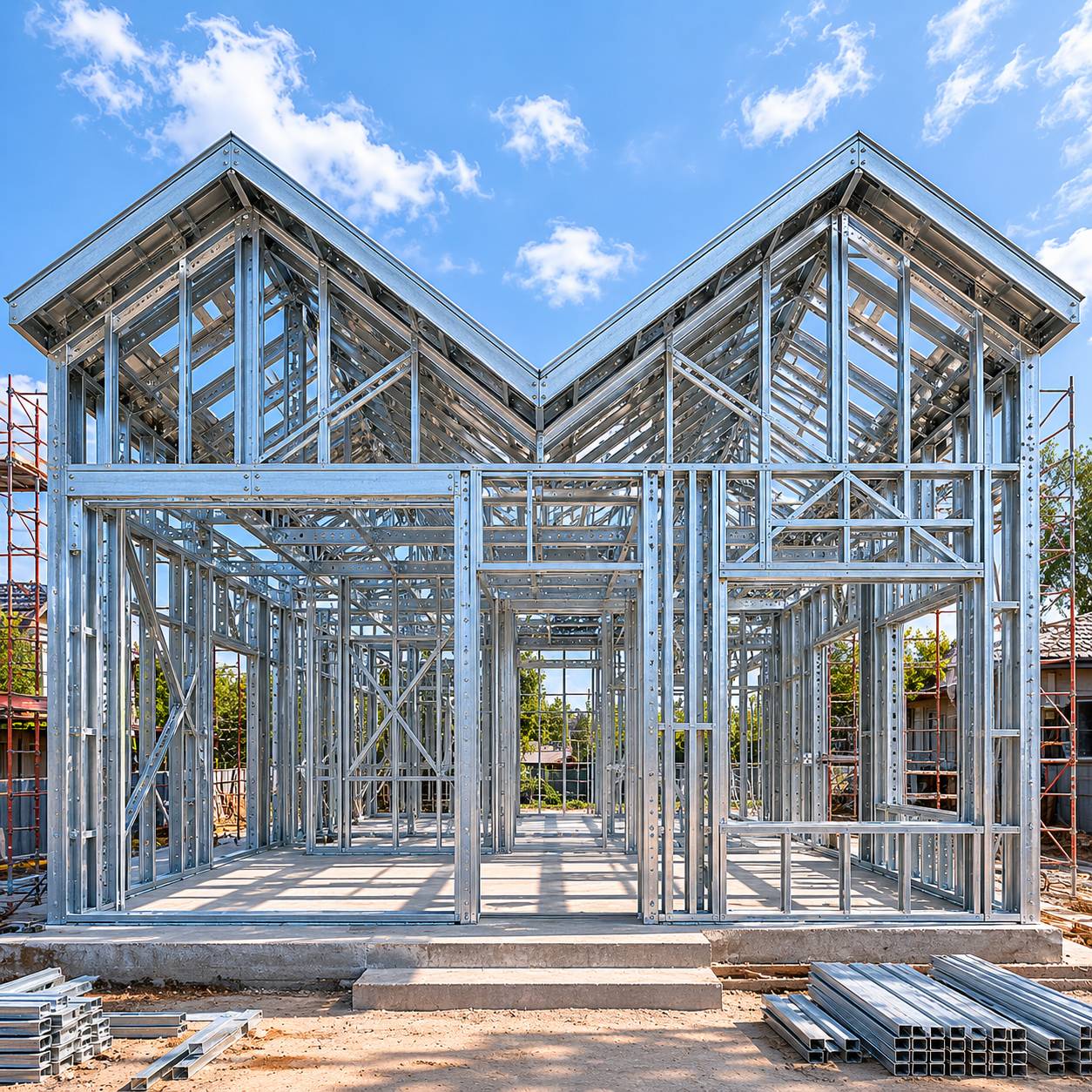

4.4. M Shaped (سقف M شکل)

این نوع سقف از دو یا چند شیب متقابل تشکیل می‌شود و ظاهر آن شبیه حرف M است. فرم آن برای ساختمان‌هایی که به زبان معماری خاص‌تری نیاز دارند بسیار مناسب است.

4.4.1. مزایا

• ظاهر مدرن و چشم‌گیر
• ایجاد فرم معماری متفاوت
• امکان ترکیب با فرم‌های دیگر

4.4.2. سازگاری با سازه LSF

 سازگاری بالا دارد، زیرا سازه LSF به‌دلیل سبکی و قابلیت مونتاژ دقیق، توان اجرای فرم‌های چندشیبه را به‌خوبی دارد. البته محاسبات سازه‌ای آن باید دقیق‌تر انجام شود.

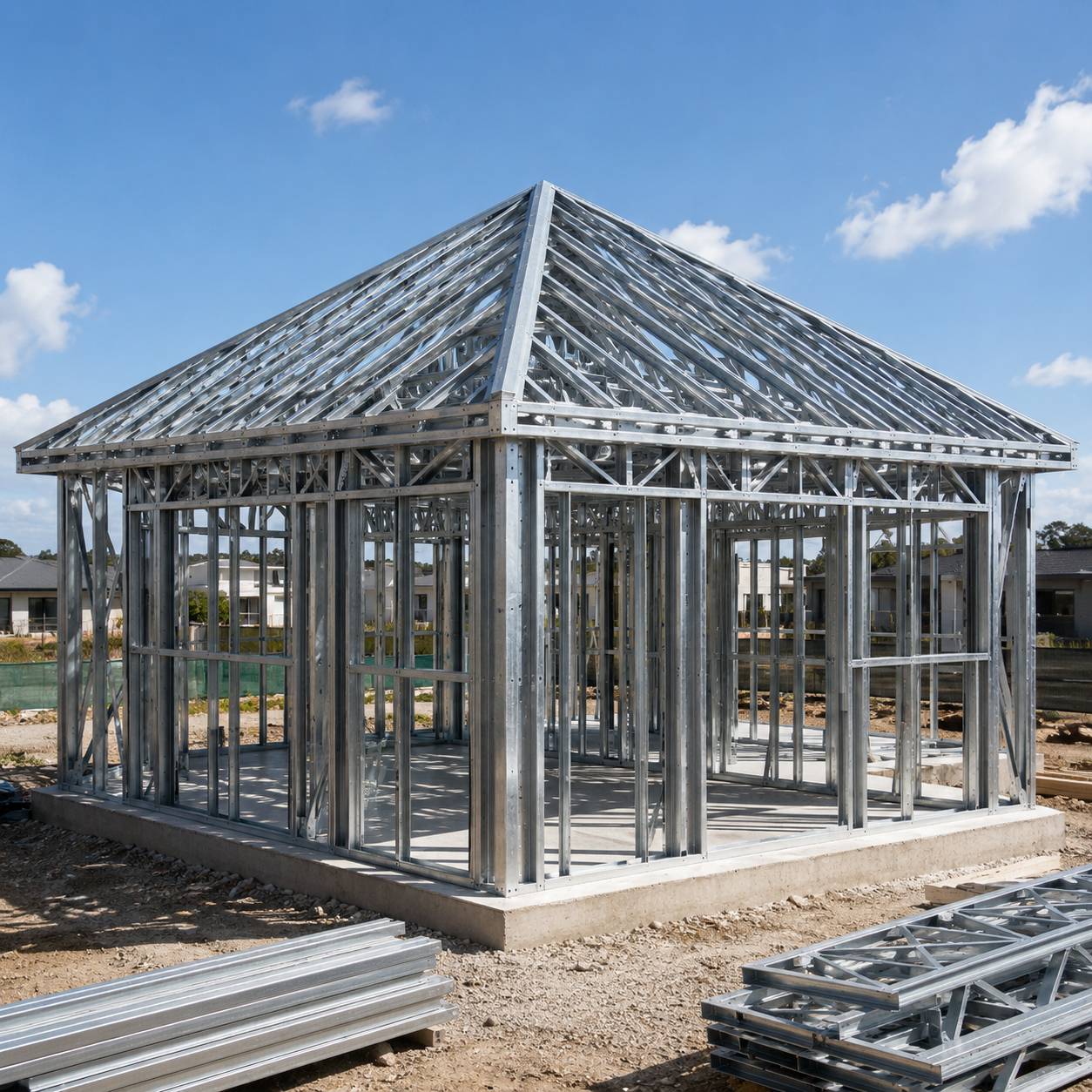

4.5. Hip (سقف چهر شیب)

سقف Hip یکی از مقاوم‌ترین فرم‌ها در برابر باد است. در این مدل، تمام اضلاع سقف به سمت دیوارها شیب دارند و خط الرأس مشخصی در مرکز ایجاد می‌شود.

4.5.1. مزایا

• عملکرد عالی در برابر باد
• ظاهر رسمی و متعادل
• پایداری مناسب در اقلیم‌های باز و بادخیز

4.5.2. سازگاری با سازه LSF

سازگاری بسیار بالا دارد. چون اسکلت LSF سبک است، اجرای سقف Hip با کنترل دقیق اتصالات، به‌خوبی انجام می‌شود. این نوع سقف در پروژه‌های ویلایی و ساختمان‌های مدرن بسیار پرکاربرد است.

4.5.3. نکته فنی

اگر پروژه در منطقه‌ای با باد شدید قرار دارد، سقف Hipمعمولاً از نظر پایداری عملکرد بهتری نسبت به Gable دارد.

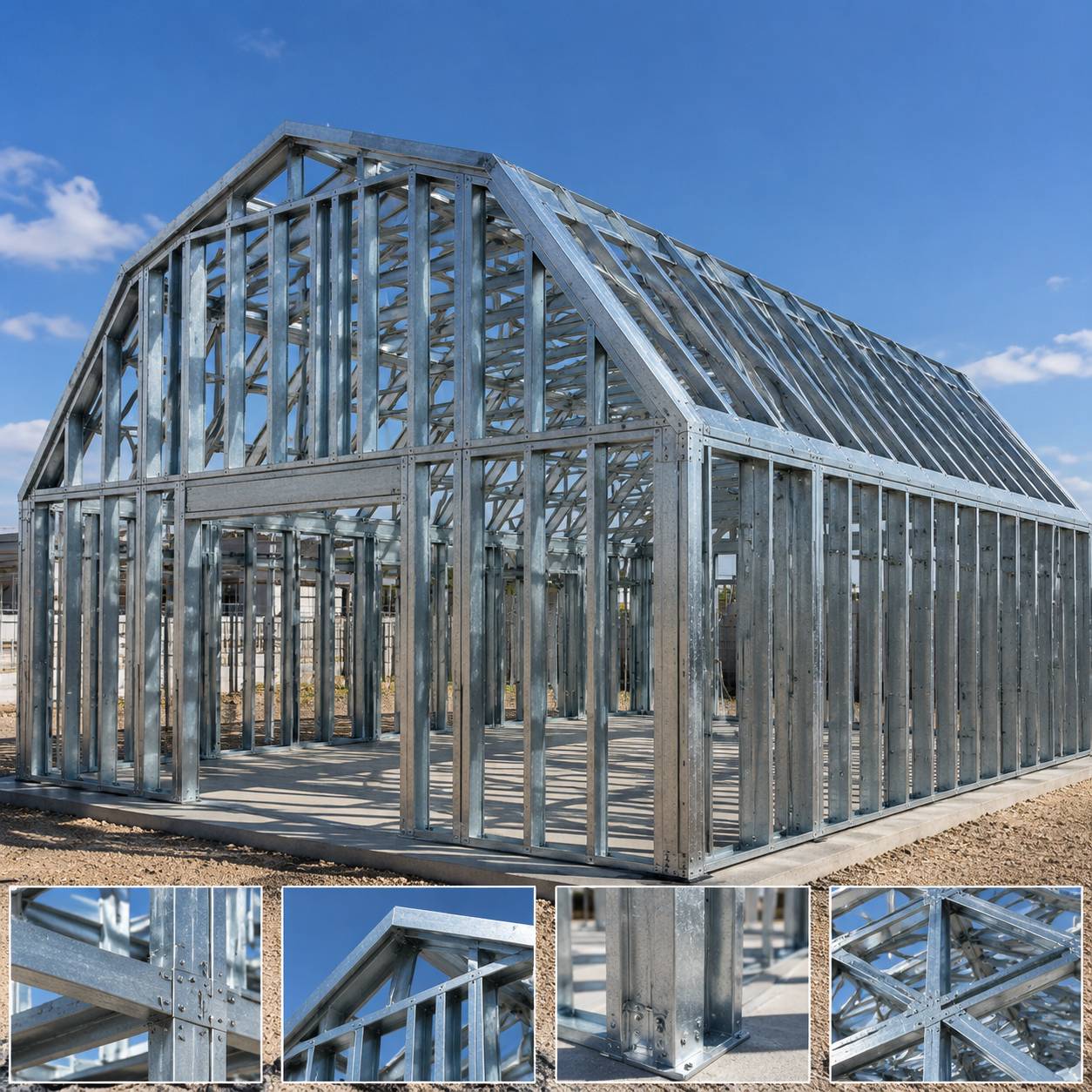

4.6. Jerkinhead (ترکیب Gable وHip)

این مدل که با نام Jerkinhead یا نیمه‌هیپ نیز شناخته می‌شود، ترکیبی از سقف شیروانی و سقف چهارشیب است. در آن، بخش بالایی مثل Gable و انتهای آن به شکل Hip کوتاه می‌شود.

4.6.1. مزایا

• مقاومت بهتر از Gable در برابر باد
• جذابیت معماری بیشتر
• کاهش شدت فشار باد در انتهای سقف

4.6.2. سازگاری با سازه LSF

سازگاری بالا دارد، اما جزئیات اجرایی آن از سقف‌های ساده پیچیده‌تر است. در سازه LSFاین پیچیدگی با توجه به قابلیت ساخت دقیق قطعات، قابل کنترل است.

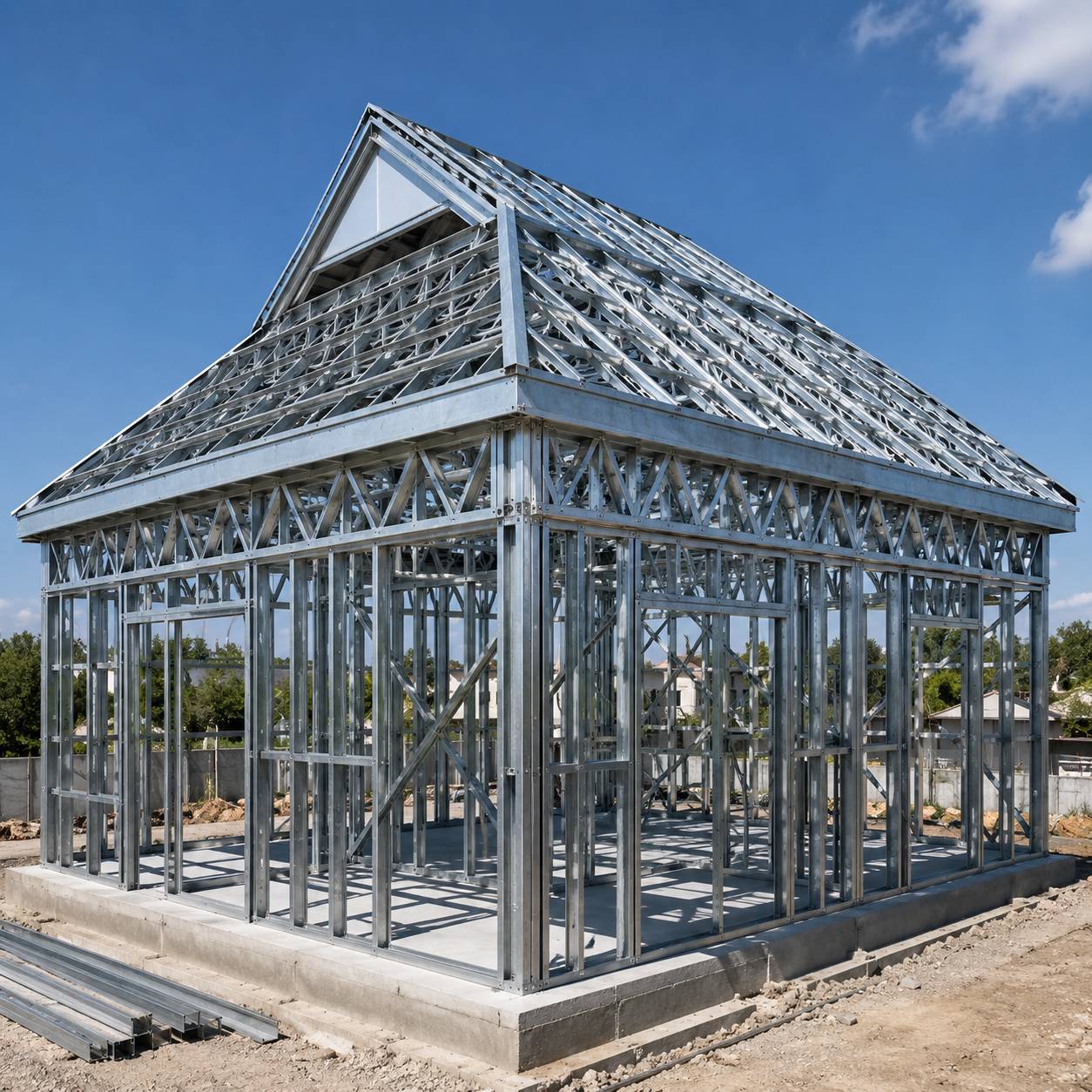

4.7. Dutch Gable (سقف هلندی)

سقف Dutch Gable ترکیبی از Gable و Hip است که در بخش بالایی، یک شیروانی کوچک روی فرم هیپ قرار می‌گیرد.

4.7.1. مزایا

• افزایش حجم زیر سقف
• زیبایی بصری بیشتر
• مناسب برای ایجاد فضای بیشتر در طبقه بالا

4.7.2. سازگاری با  سازه LSF

سازگاری بالا دارد، به‌خصوص در پروژه‌هایی که هم کارایی و هم جذابیت معماری مهم است. این فرم در LSF به دلیل وزن کم، بهتر از سیستم‌های سنتی اجرا می‌شود.

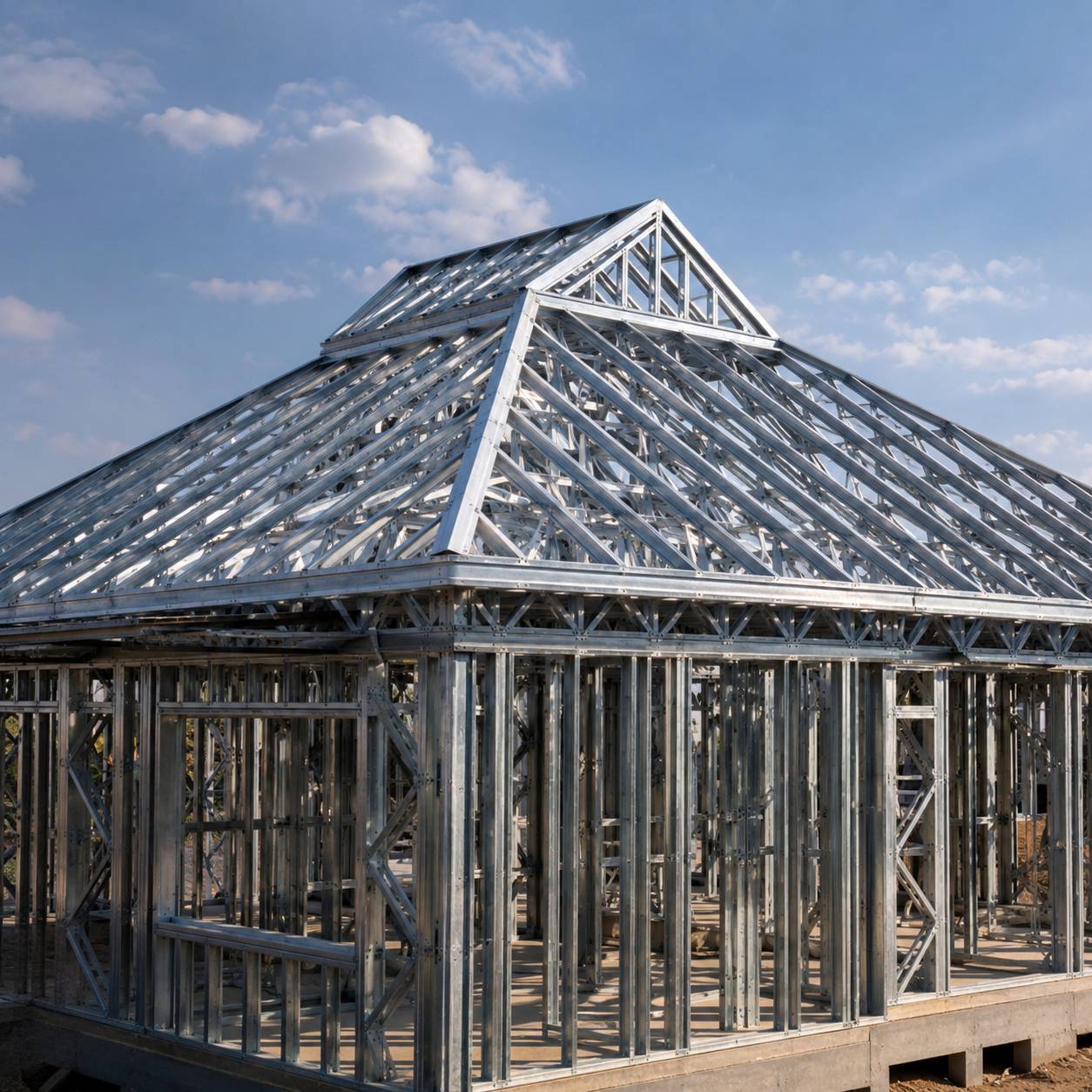

4.8. Combination (سقف ترکیبی)

سقف‌های ترکیبی از ترکیب چند فرم مختلف مانند Gable، Hip،Domer  و … ساخته می‌شوند.

4.8.1. مزایا

• آزادی کامل در طراحی معماری
• امکان انطباق با پلان‌های غیرمنظم
• زیبایی بالا

4.8.2. سازگاری با سازه LSF

سازگاری بسیار بالا دارد. یکی از مهم‌ترین مزایای ساختمان های ساخته شده با سازه LSF همین است که می‌تواند فرم‌های ترکیبی را با دقت بالا و وزن کم اجرا کند. این ویژگی، LSF را برای پروژه‌های ویلایی لوکس و ساختمان‌های خاص بسیار مناسب می‌سازد.

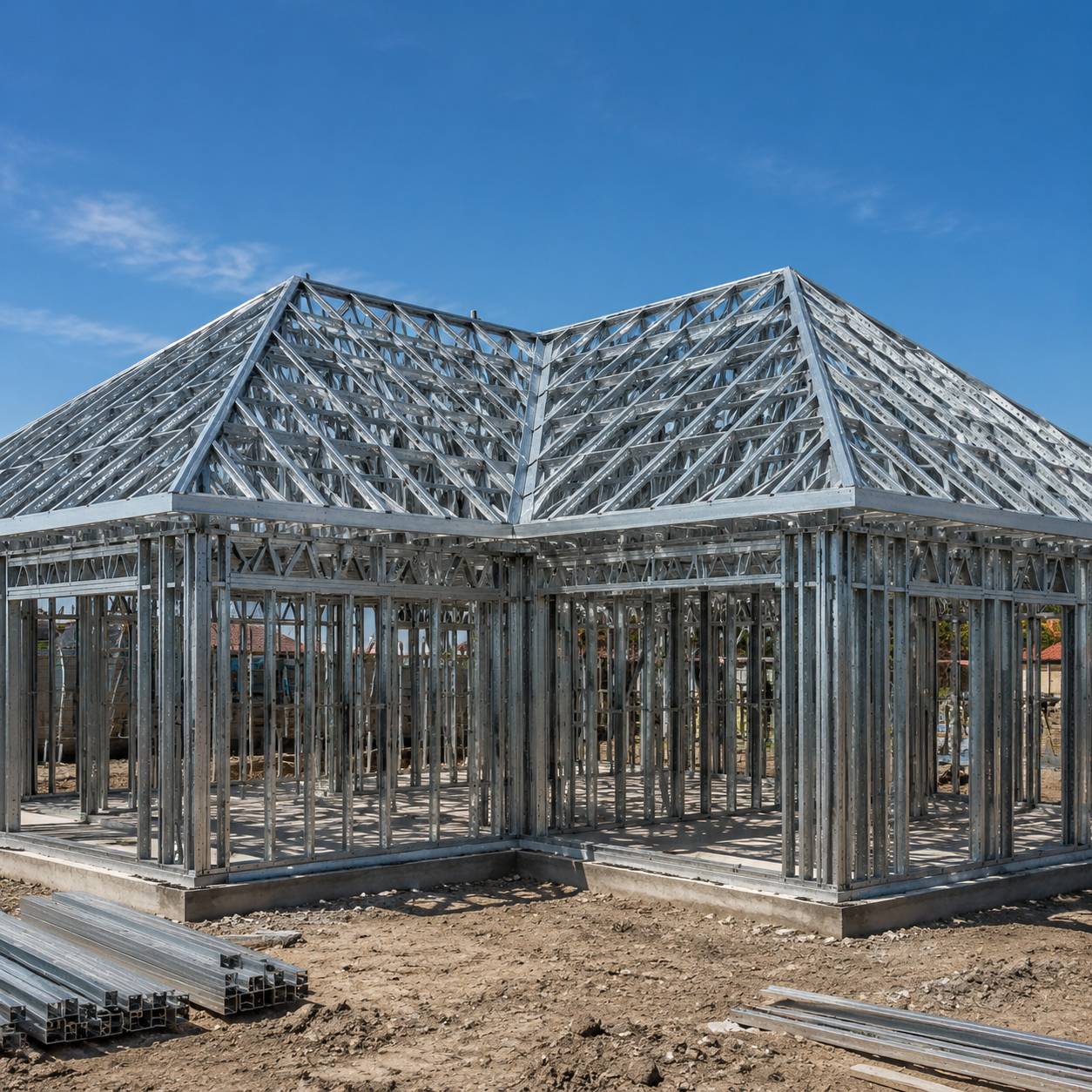

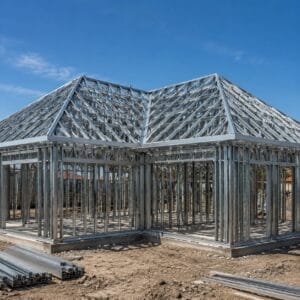

4.9. Cross Hipped (سقف چهار شیب متقاطع)

این نوع سقف از تلاقی چند فرم Hip به‌وجود می‌آید و برای پلان‌های بزرگ‌تر یا L-شکل مناسب است.

4.9.1. مزایا

• توزیع مناسب نیروها
• ظاهر متعادل و حرفه‌ای
• مناسب برای پلان‌های پیچیده‌تر

4.9.2. سازگاری با سازه LSF

سازگاری بالا دارد، اما نیازمند طراحی دقیق گره‌ها و نقاط تقاطع است. در پروژه‌های LSF این مدل به‌واسطه دقت ساخت بالا، قابل اجرا و قابل اعتماد است.

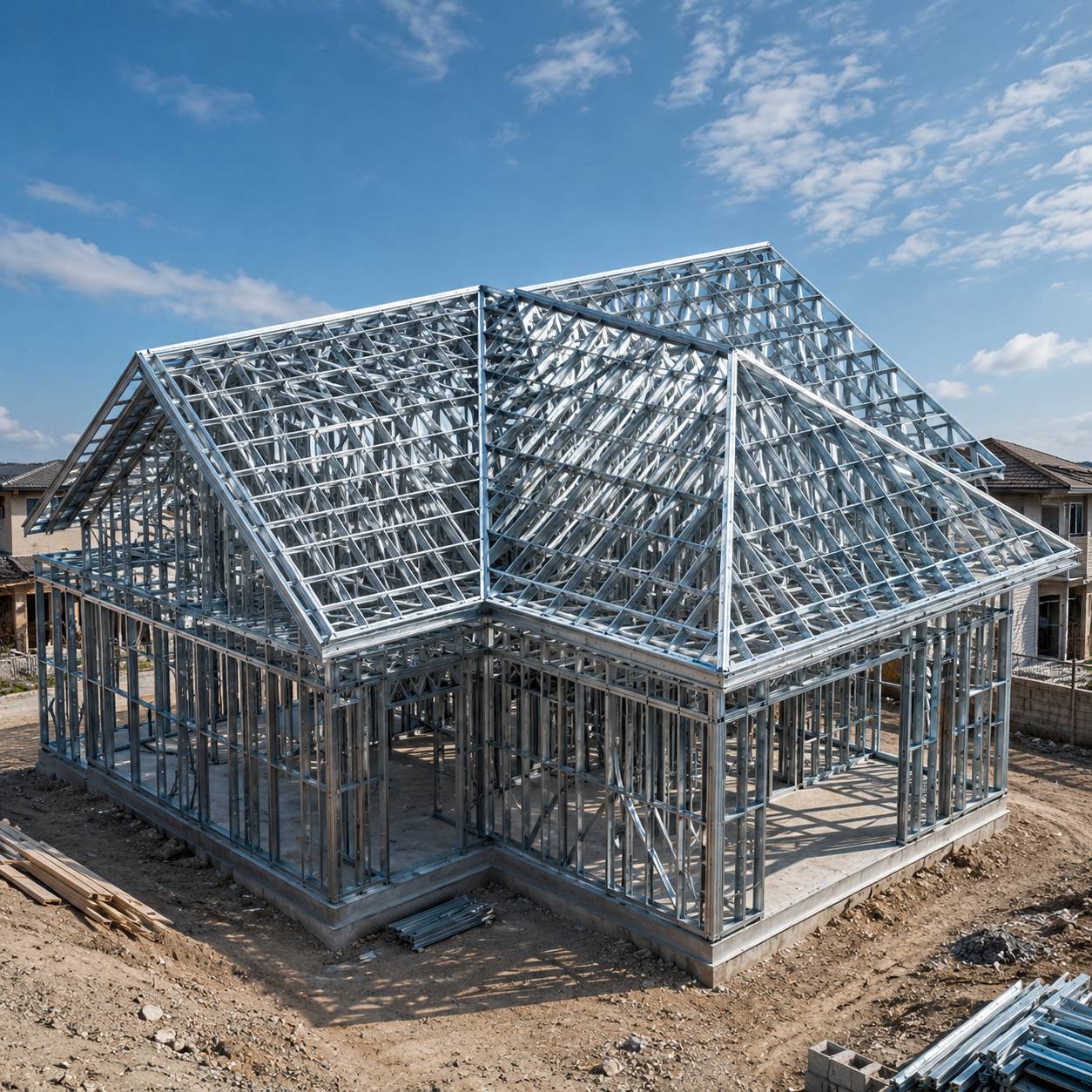

4.10. Intersecting/Overlaid  (سقف متقاطع یا همپوشان)

این مدل از ترکیب چند سقف Hip تشکیل می‌شود که روی هم یا در هم تلاقی دارند.

4.10.1. مزایا

• مناسب برای ساختمان‌های بزرگ
• انعطاف بالا در طراحی
• جلوه معماری پیچیده و زیبا

4.10.2. سازگاری با  سازه LSF

سازگاری بسیار بالا دارد، چون LSF برای اجرای سقف‌های چندبخشی و متداخل بسیار مناسب است. در عین حال، نیاز به کنترل دقیق در محل تقاطع‌ها و آب‌بندی دارد.

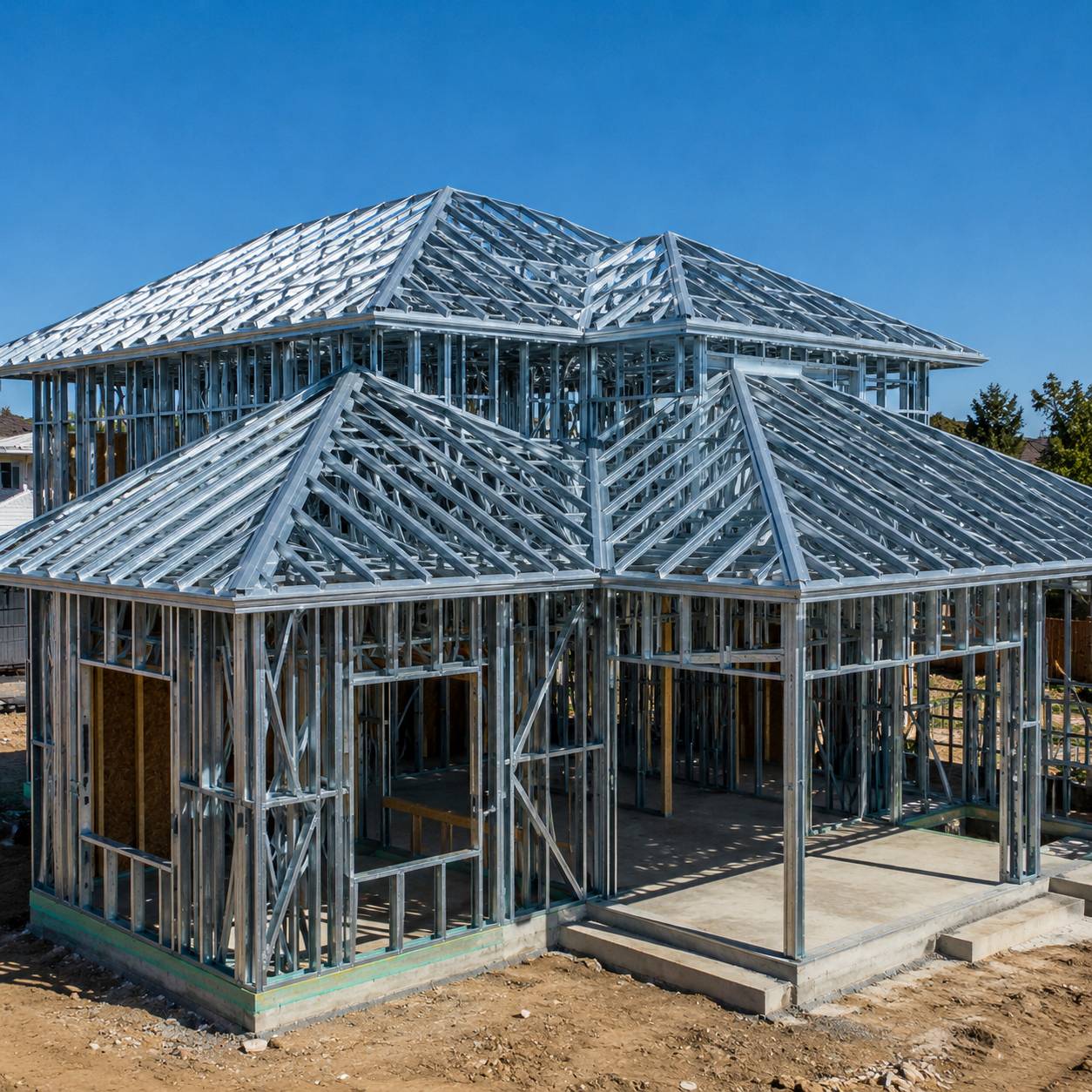

4.11. Hip and Valley (سقف هیپ و دره

یکی از فرم‌های بسیار کاربردی در طراحی سقف سازهLSF، سقف Hip and Valley است. این مدل برای زمانی استفاده می‌شود که چند حجم ساختمان در کنار هم قرار گرفته باشند.

4.11.1. مزایا

• مناسب برای پلان‌های پیچیده
• تخلیه مناسب آب باران
• ظاهر حرفه‌ای و لوکس

4.11.2. سازگاری با سازه LSF

سازگاری بسیار بالا دارد. سبک بودن اسکلت LSF باعث می‌شود اجرای این نوع سقف، نسبت به روش‌های سنتی، سریع‌تر و اقتصادی‌تر باشد. این همان جایی است که مزایای ساختمان های ساخته شده با سازه LSF به‌وضوح دیده می‌شود.

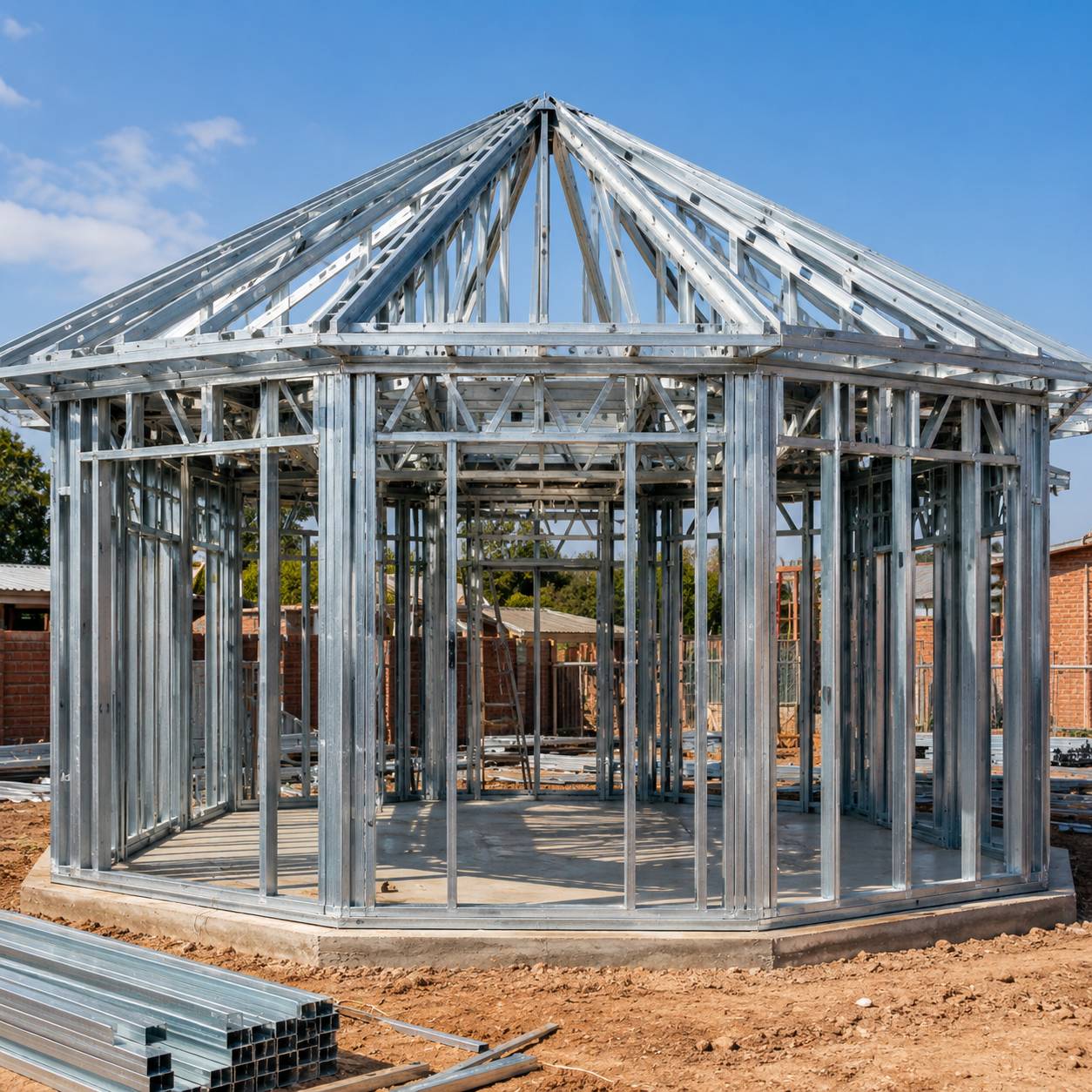

4.12. Hexagonal (سقف شش ضلعی)

این مدل برای فضاهای خاص، آلاچیق‌ها یا سازه‌های معماری خاص کاربرد دارد.

4.12.1. مزایا

• زیبایی منحصربه‌فرد
• مناسب برای فضاهای مرکزی یا خاص
• جلوه معماری متفاوت

4.12.2. سازگاری با سازه LSF

سازگاری بالا دارد، به‌ویژه برای سازه‌های کوچک و خاص. به دلیل دقت ساخت در LSF، اجرای هندسه‌های چندوجهی آسان‌تر می‌شود.

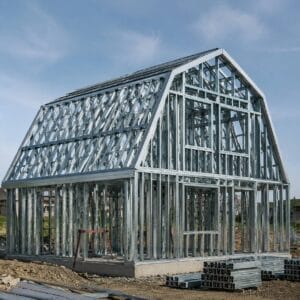

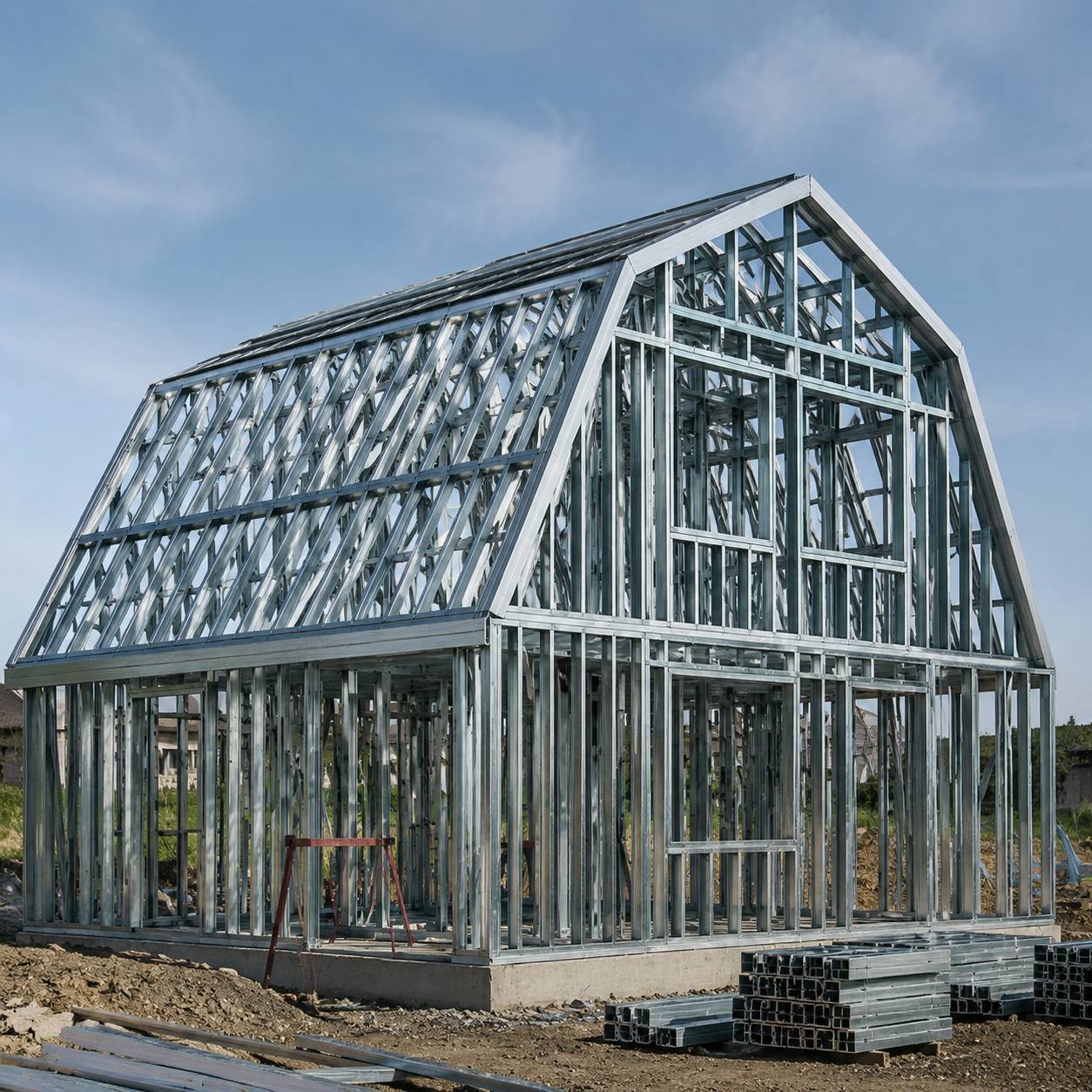

4.13. Gambrel (سقف فرانسوی یا انباری)

سقف Gambrel با دو شیب در هر طرف شناخته می‌شود؛ شیب بالایی ملایم‌تر و شیب پایینی تندتر است. این فرم در انبارها و برخی ویلاهای خاص بسیار دیده می‌شود.

4.13.1. مزایا

• افزایش فضای داخلی
• امکان استفاده بهتر از فضای زیر سقف
• زیبایی سنتی و نوستالژیک

4.13.2. سازگاری با سازه LSF

سازگاری متوسط تا بالا دارد. LSF قادر به اجرای این فرم است، اما طراحی اتصال‌ها و بارگذاری باید با دقت انجام شود.

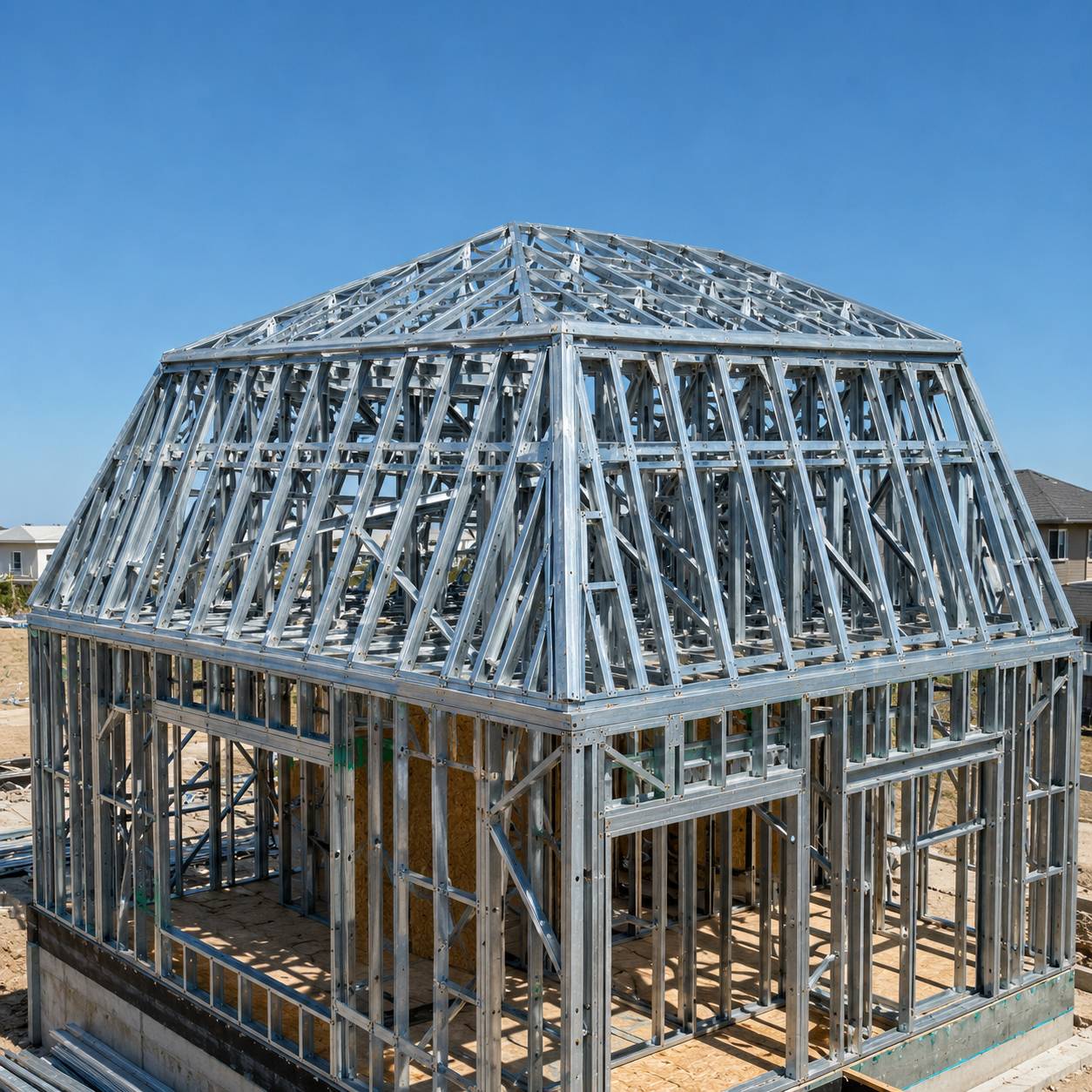

4.14. Mansard (سقف مانسراد)

سقف Mansard یکی از فرم‌های معروف و لوکس معماری است که شبیه Gambrel اما معمولاً با جزئیات پیچیده‌تر اجرا می‌شود.

4.14.1. مزایا

• افزایش حداکثری فضای قابل استفاده زیر سقف
• ظاهر مجلل و معماری کلاسیک
• مناسب برای ساختمان‌های خاص و لوکس

4.14.2. سازگاری با سازه LSF

سازگاری بالا دارد. LSF به دلیل وزن کم، اجرای فرم‌های پیچیده مثل Mansard را راحت‌تر و اقتصادی‌تر می‌کند. البته هزینه نهایی این سقف معمولاً از سقف‌های ساده بیشتر است.

4.15. Saltbox (سقف نمکدانی)

در این نوع سقف، یک سمت شیب بلندتر از سمت دیگر است و ظاهر نامتقارن ایجاد می‌شود.

4.15.1. مزایا

• فرم خاص و تاریخی
• مناسب برای برخی اقلیم‌ها
• ایجاد تنوع در نما

4.15.2. سازگاری با سازه LSF

سازگاری بالا دارد و در ساختمان‌های سفارشی یا ویلاهای خاص قابل استفاده است.

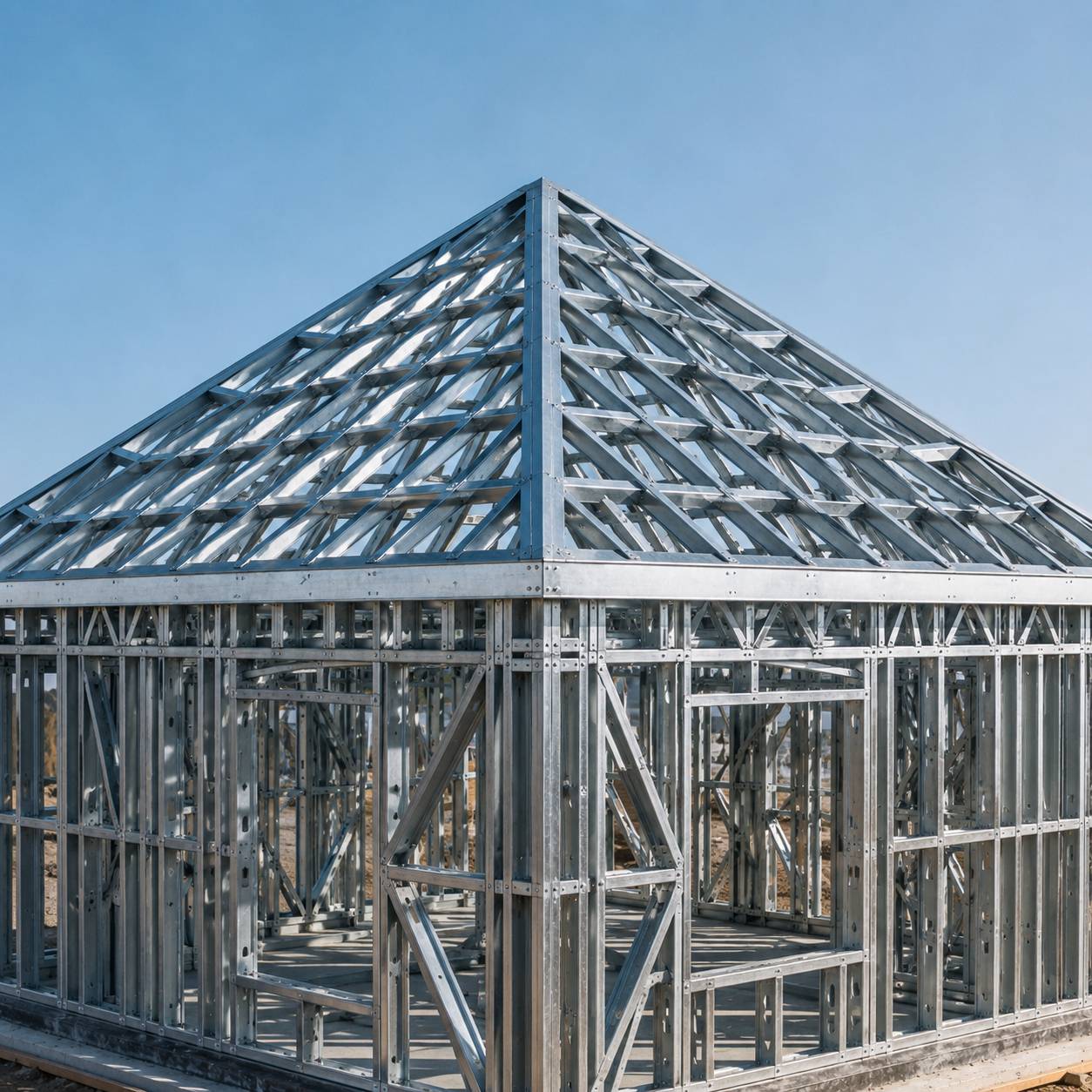

4.16. Pyramid Hip (سقف هرمی)

در این مدل، تمام اضلاع سقف به یک نقطه مرکزی ختم می‌شوند و فرم هرمی ایجاد می‌شود.

4.16.1. مزایا

• پایداری سازه‌ای خوب
• مقاومت مناسب در برابر باد
• ظاهر متقارن و زیبا

4.16.2. سازگاری با سازه LSF

سازگاری بسیار بالا دارد، به‌خصوص برای فضاهای کوچک‌تر یا سازه‌هایی با پلان مربع.

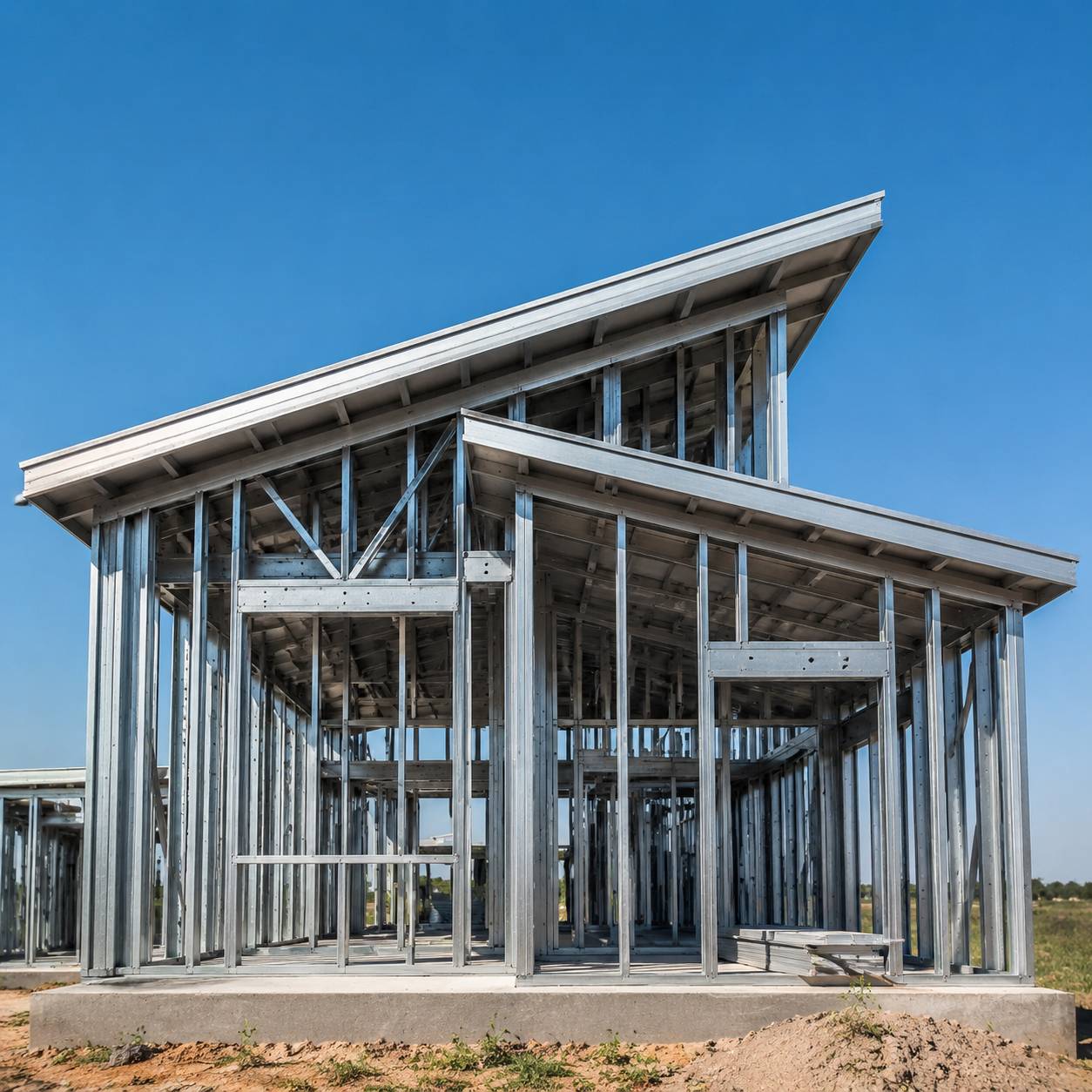

4.17. Skilion and Lean-to (سقف یک طرفه با شیب)

این مدل یکی از پرتقاضاترین فرم‌ها در سبک مدرن است و در آن فقط یک سطح شیبدار وجود دارد.

4.17.1. مزایا

• اجرای بسیار سریع
• هزینه کم
• ظاهر مدرن و مینیمال
• مناسب برای نصب پنل خورشیدی

4.17.2. سازگاری با سازهLSF

سازگاری بسیار بالا دارد و یکی از بهترین گزینه‌ها برای پروژه‌های مدرن LSF است. اگر هدف شما سرعت اجرا و کاهش هزینه باشد، این مدل بسیار مناسب است.

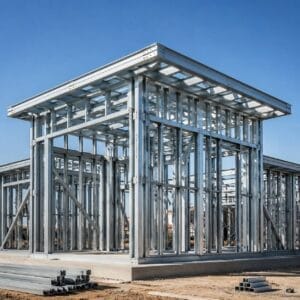

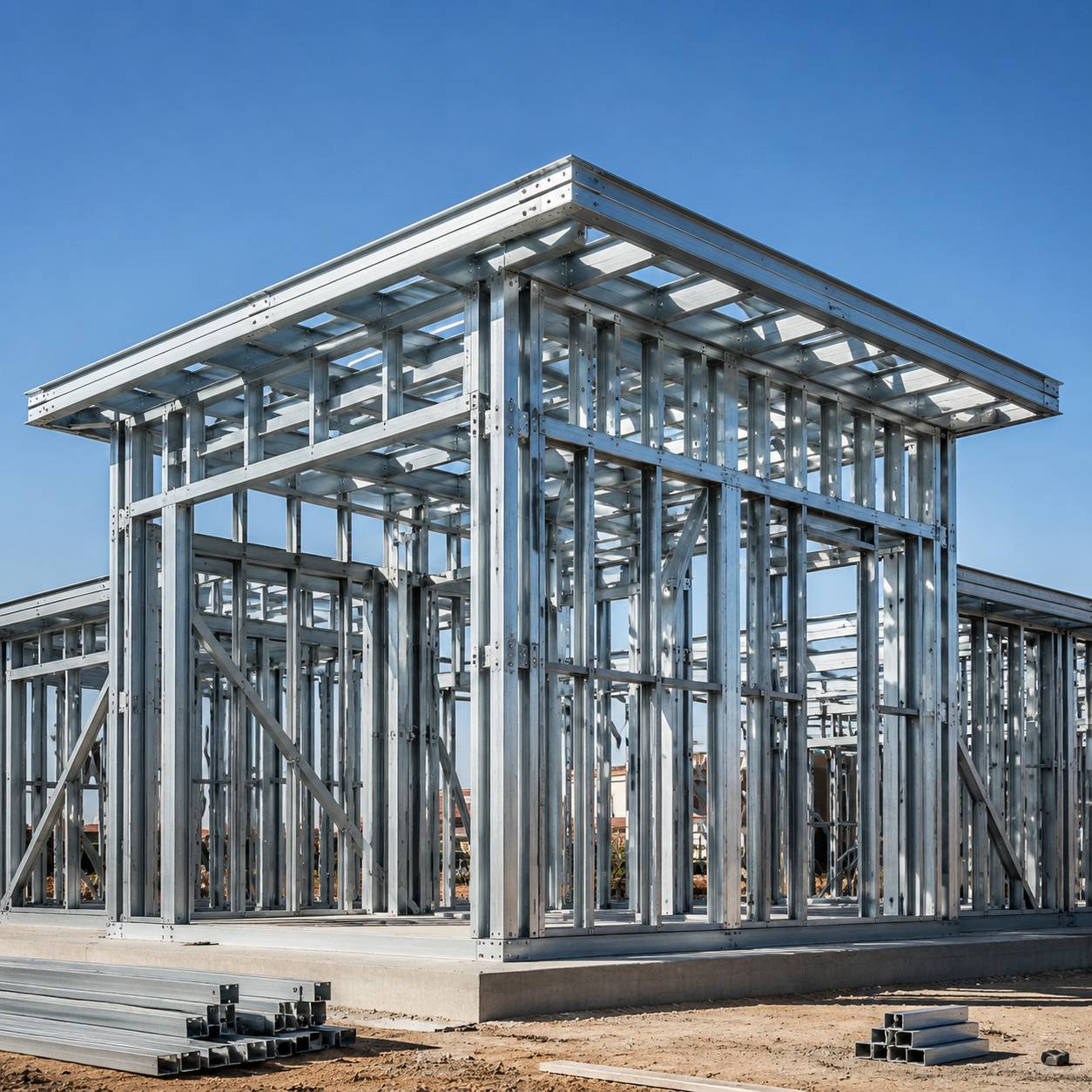

4.18. Flat (سقف تخت)

هرچند از نظر فنی «شیروانی» محسوب نمی‌شود، اما در تصویر دیده می‌شود و در بسیاری از پروژه‌های LSF استفاده می‌شود.

4.18.1. مزایا

• اجرای ساده
• مناسب برای معماری مدرن
• امکان استفاده از بام به‌عنوان فضای خدماتی
• مناسب برای پنل خورشیدی

4.18.2. سازگاری با سازه LSF

سازگاری بسیار بالا دارد. با وجود اینکه سقف تخت به آب‌بندی دقیق نیاز دارد، در LSF به دلیل وزن کم و سرعت اجرا بسیار محبوب است.

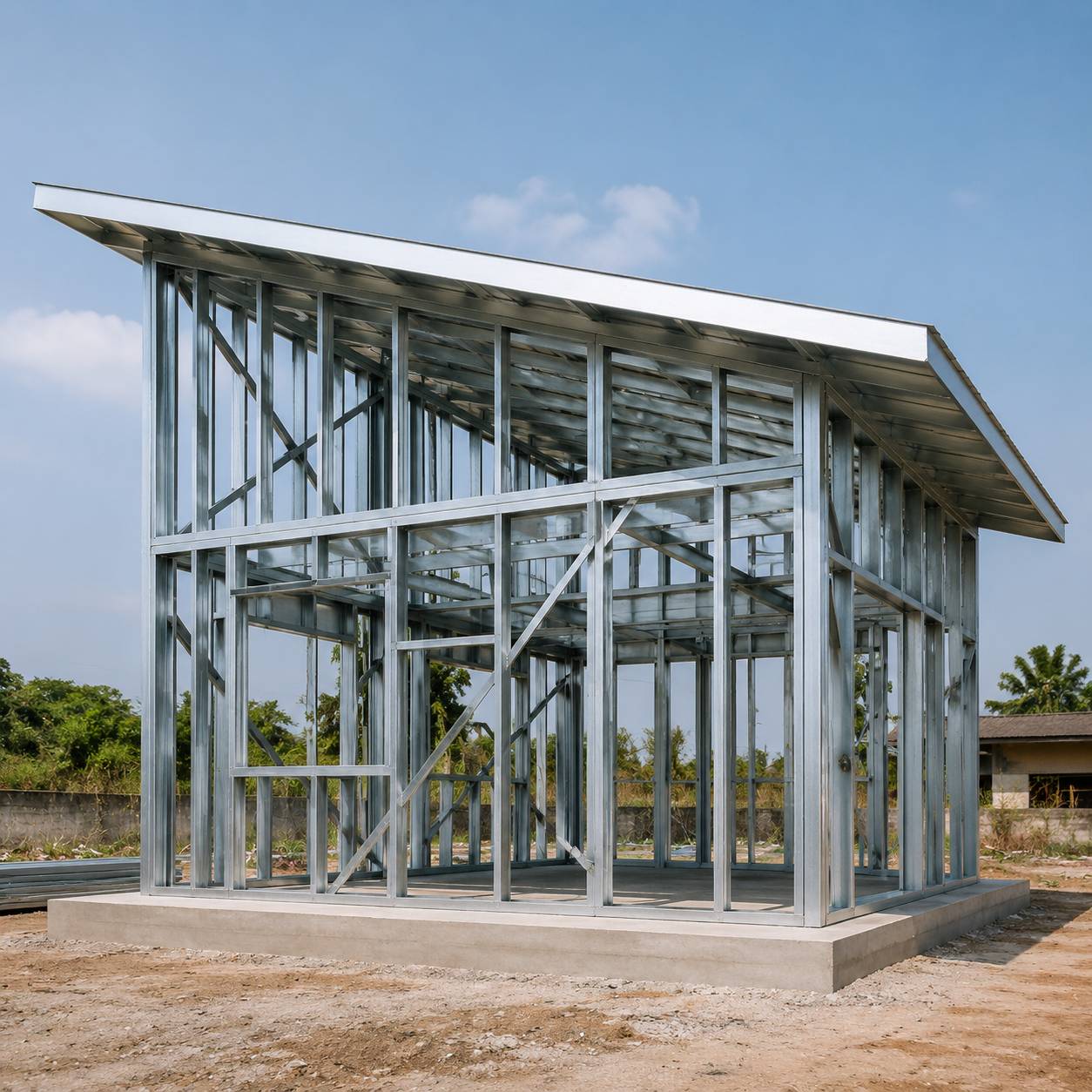

4.19. Shed (سقف شیبدار یک طرفه)

سقف Shed یکی از مهم‌ترین و پرکاربردترین فرم‌ها در سازه LSF است.

4.19.1. مزایا

• بسیار سریع در اجرا
• کم‌هزینه
• ایده‌آل برای سبک مدرن
• مناسب برای نورگیری و نصب پنل خورشیدی

4.19.2. سازگاری با سازهLSF

سازگاری بسیار بالا دارد. در واقع، سقف Shed یکی از بهترین نمونه‌ها برای نشان دادن طراحی سقف LSF در پروژه‌های دهه های اخیر  است.

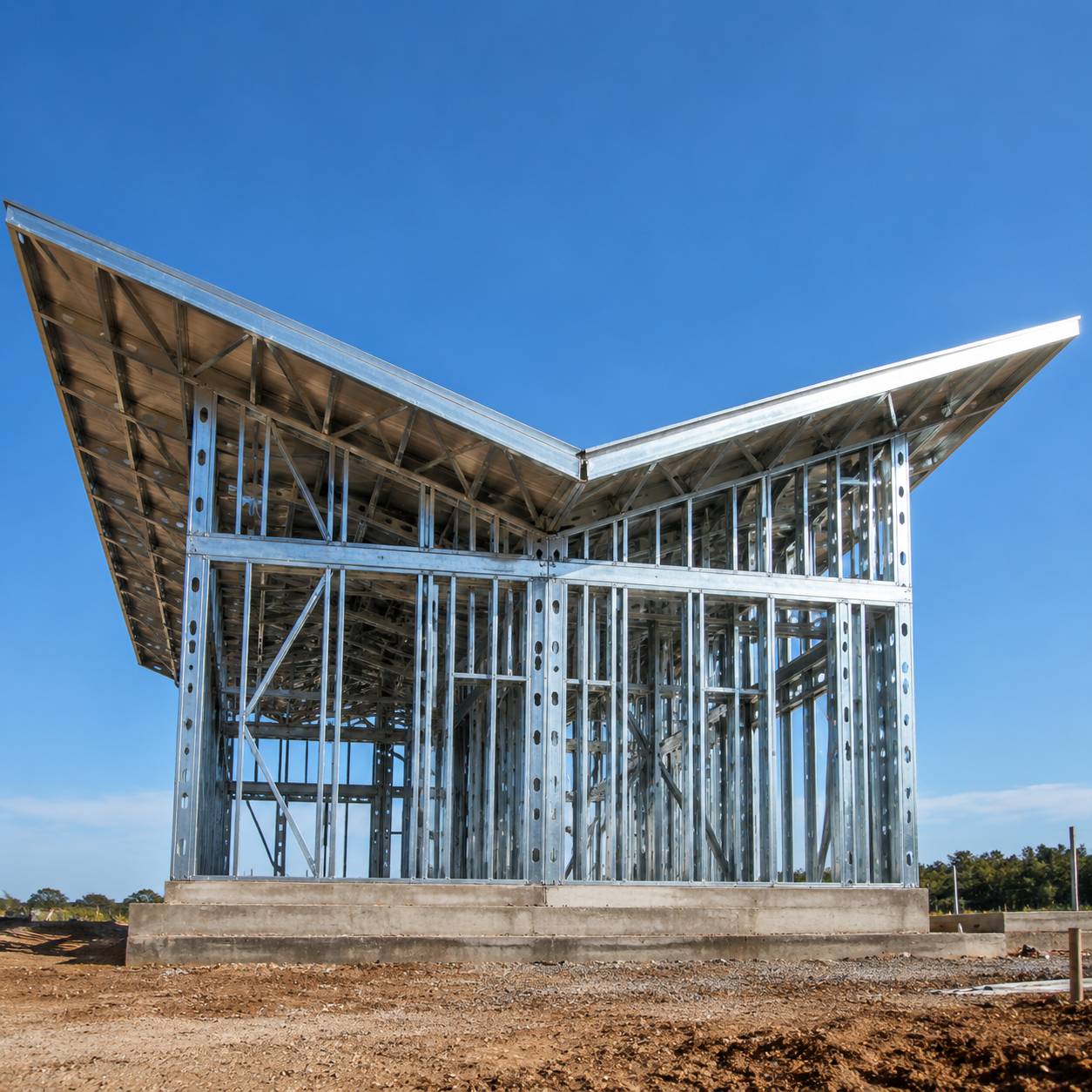

4.20. Butterfly (سقف پروانه ای)

سقف Butterfly یکی از خاص‌ترین و مدرن‌ترین فرم‌هاست که در آن دو شیب به سمت مرکز پایین می‌آیند و شکل پروانه‌ای ایجاد می‌شود.

4.20.1. مزایا

• ظاهر بسیار خاص و لوکس
• مناسب برای پروژه‌های معماری شاخص
• امکان هدایت آب به مرکز
• قابلیت ترکیب با طراحی پایدار و جمع‌آوری آب باران

4.20.1. سازگاری با سازه LSF

سازگاری بسیار بالا دارد، چون LSF توان اجرای فرم‌های پیچیده را با دقت بالا فراهم می‌کند. این سقف از نظر اجرایی پیچیده‌تر از Shed یا Gable است، اما در پروژه‌های خاص بسیار جذاب است.

5. عوامل مؤثر در انتخاب سقف در سازه LSF

انتخاب بهترین فرم سقف فقط به ظاهر آن بستگی ندارد. برای انتخاب درست در سازه LSF باید عوامل مختلفی را بررسی کرد.

5.1. اقلیم و شرایط آب‌وهوایی

• در مناطق پربرف، سقف‌های شیبدار مانند Gable و Hip مناسب‌تر هستند.
• در مناطق بادخیز، Hip عملکرد بهتری دارد.
• در اقلیم‌های گرم و خشک، فرم‌هایی که امکان تهویه و عایق‌کاری مناسب دارند، اولویت دارند.

5.2. بار برف و باد

• سقف باید متناسب با بارهای منطقه طراحی شود.
• فرم‌های پیچیده در سازه LSF باید با تحلیل دقیق بارگذاری اجرا شوند.
• در مناطق با باد شدید، اتصالات جانبی و مهاربندی اهمیت زیادی دارند.

5.3. بودجه پروژه

• سقف‌های ساده مثل Shed و Gable اقتصادی‌تر هستند.
• فرم‌های ترکیبی مانند Mansard، Butterfly و Hip and Valley هزینه بیشتری دارند.
• در LSF به دلیل سبک بودن سازه، در بسیاری از پروژه‌ها هزینه کل اجرا کاهش می‌یابد.

5.4. معماری و سبک ساختمان

• برای ویلاهای مدرن، Shed، Flat و Butterfly بسیار محبوب‌اند.
• برای سبک کلاسیک، Gable، Gambrel و Mansard مناسب‌تر هستند.
• برای ساختمان‌های خاص و سفارشی، فرم‌های ترکیبی جذابیت بیشتری دارند.

5.5. کاربری فضا

• اگر زیر سقف قرار است فضای قابل استفاده داشته باشید، Gambrel و Mansard مناسب‌اند.
• اگر هدف نورگیری و فرم مدرن است، Dormer یا Butterfly جذاب‌تر هستند.
• اگر کارایی و سرعت مهم‌تر است، Shed و Gable انتخاب بهتری خواهند بود.

6. چرا سازه LSF برای اجرای سقف‌های پیچیده مناسب است؟

یکی از نقاط قوت اصلی مزایای ساختمان های ساخته شده با سازهLSF این است که این سیستم برای فرم‌های پیچیده سقف بسیار مناسب است. دلیل این موضوع چند عامل مهم است:

• وزن کم: بار اضافی کمتری به اسکلت اصلی وارد می‌شود.
• دقت ساخت بالا: قطعات با دقت زیاد تولید و نصب می‌شوند.
• انعطاف در اتصال‌ها: اجرای چندین سطح و تقاطع سقفی آسان‌تر می‌شود.
• سرعت اجرا: زمان اجرای فرم‌های پیچیده کاهش می‌یابد.
• کاهش خطای انسانی: چون بخش زیادی از کار قابل پیش‌ساخت است.

به همین دلیل، سقف‌هایی مانند Hip and Valley ، Intersecting و Butterfly در سازه LSFبسیار بهتر و عملی‌تر از سیستم‌های سنتی اجرا می‌شوند.

7. نتیجه‌گیری

در مجموع، انتخاب نوع سقف در سازه LSF باید بر اساس مجموعه‌ای از عوامل فنی، اقلیمی، معماری و اقتصادی انجام شود. اگر هدف شما اجرای سریع، سبک، ایمن و زیباشناسانه است، سیستم LSF این امکان را فراهم می‌کند که از ساده‌ترین فرم‌ها مانند Open Gable و Shed تا پیچیده‌ترین مدل‌ها مانند Butterfly و Hip and Valley را با کیفیت بالا اجرا کنید.

با این حال، هرچند طراحی سقف سازه LSF انعطاف‌پذیری زیادی دارد، تصمیم نهایی باید حتماً با نظر مهندس محاسب و بر اساس محاسبات دقیق بار، شرایط پروژه و ضوابط اجرایی اتخاذ شود. این موضوع تضمین می‌کند که سقف انتخاب‌شده نه‌تنها زیبا و کاربردی باشد، بلکه از نظر سازه‌ای نیز ایمن و پایدار باقی بماند.
