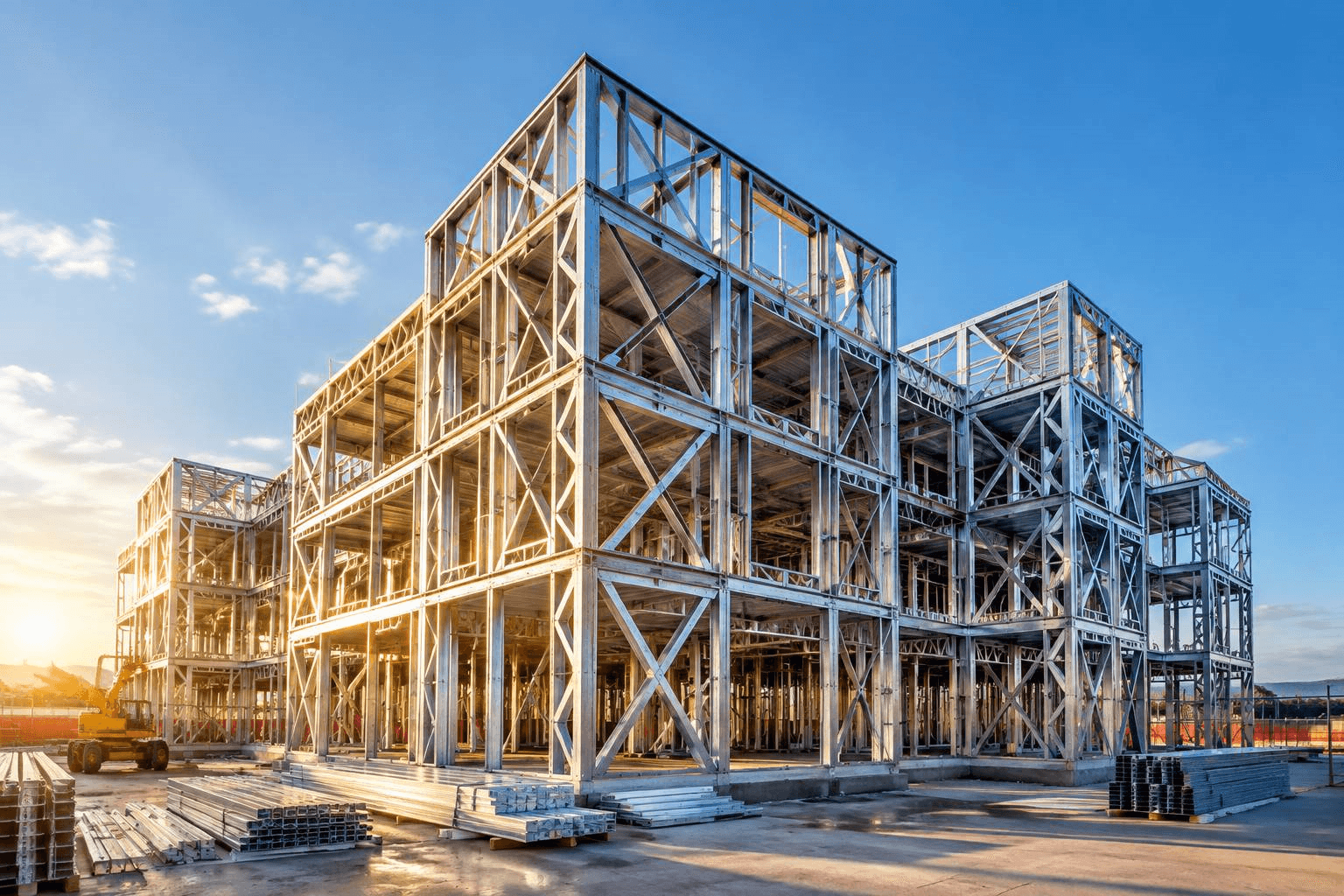

بررسی دقیق نقش مهاربند در سازه LSF، پیششرط اصلی تضمین پایداری جانبی و عملکرد لرزهای در سیستمهای ساختمانی قاب فولادی سبک نورد سرد (Cold-Formed Steel – CFS) است. این سازهها که در ادبیات مهندسی ایران با عنوان سازه LSF شناخته میشوند، به دلیل نسبت مقاومت به وزن بسیار بالا، سرعت ساخت صنعتی و انطباق بینظیر با مفاهیم پایدار، جایگاهی استراتژیک در مهندسی سازه مدرن پیدا کردهاند.
جرم لرزهای کم در این سازهها مستقیماً به کاهش نیروی اینرسی ناشی از شتاب زلزله (F=m.a) منجر میشود. با این حال، سبکی اعضا چالشهای دینامیکی و ژئوتکنیکی متفاوتی ایجاد میکند: مقاومت در برابر پدیده واژگونی (Overturning)، بارهای بالابرنده ناشی از باد (Uplift)، کنترل دریفت الاستیک و غیرالاستیک، و ناپایداریهای موضعی اعضای جدار نازک (Local, Distortional and Global Buckling).
در سازههای نورد سرد، اتصالات تیر به ستون (اتصال جویست به استاد یا رانر به استاد) در اکثر حالات تحلیلی، مفصلی یا با صلبیت بسیار محدود فرض میشوند. بنابراین، قابها فاقد سختی خمشی ذاتی درونصفحهای برای استهلاک نیروهای برشی هستند.
به همین دلیل، سیستم مقاوم جانبی (Lateral Force-Resisting System – LFRS) قلب تپنده پایداری سازه ال اس اف به شمار میرود. بدون پیشبینی مهاربندی کارآمد و مدلسازی موثق، سازه با تغییرشکلهای ثانویه (P-Delta) و گسیختگی شکننده در اعضای فشاری و کششی مواجه خواهد شد. در این مقاله فنی، به کالبدشکافی رفتار لرزهای، سازوکار انتقال بار، مبانی آییننامهای AISI و نشریه ۶۱۲، و دیتیلهای اجرایی حیاتی مهاربندها میپردازیم.
“پیشنهاد می کنیم مقاله طراحی سازه LSF را مطالعه کنید.”
2. رفتارشناسی بارهای جانبی و فلسفه مهاربندی در سیستم LSF
تحلیل رفتار جانبی در سازههای LSF بر مبنای درک دقیق توزیع بارهای محیطی (باد بر اساس مبحث ششم مقررات ملی و زلزله طبق استاندارد ۲۸۰۰ و ASCE 7) استوار است. در سازههای بتنی، صلبیت اتصالات یا دیوارهای برشی بتنی، نیروی جانبی را کنترل میکنند؛ اما در سازه LSF، رفتار سازه به شدت به عملکرد جدار نازک جفتشده (Coupled Thin-Walled Action) و انعطافپذیری اتصالات پیچی وابسته است. سیستم مهاربندی موظف است سختی الاستیک اولیه کافی برای ارضای ضوابط Drift را فراهم کرده و همزمان در تراز زلزله طرح (Design Basis Earthquake)، ظرفیت شکلپذیری و استهلاک انرژی هیسترتیک را تامین نماید.

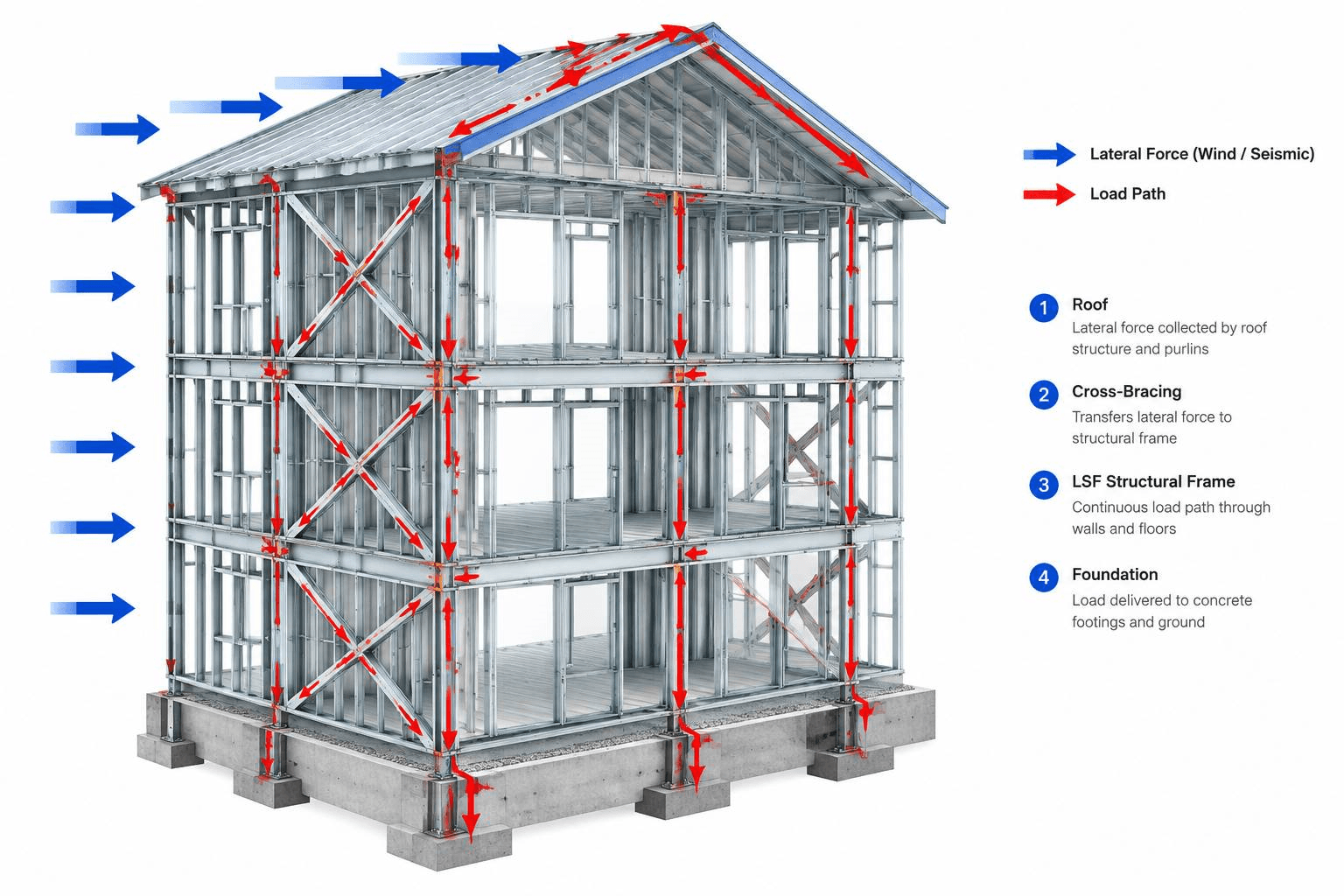

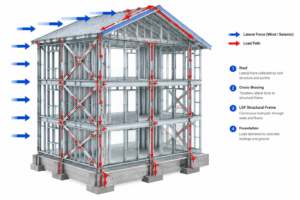

2.1. مسیر انتقال بار جانبی (Load Path) از دیافراگم تا فونداسیون
پیوستگی زنجیره انتقال بار (Load Path Continuity) شرط اصلی پایداری است. کوچکترین ناپیوستگی فیزیکی یا انقطاع در سختی المانها، سبب تمرکز تنش نامتقارن و فروپاشی پیشرونده (Progressive Collapse) خواهد شد. مسیر بار به صورت یک مدار بسته تعاملی از بالاترین نقطه اثر بار تا تراز پی تعریف میشود.
2.1.1. عملکرد دیافراگم افقی سقف و نقش آن در توزیع برش پایه
نیروهای برشی ناشی از باد یا زلزله که به جرم طبقه اثر میکنند، ابتدا توسط دیافراگم سقف یا کف جمعآوری میشوند. دیافراگم افقی همانند یک تیر ورق بزرگ در صفحه افقی عمل میکند:
- تسمهها و اعضای پیرامونی (Chords): لنگر خمشی درون صفحه را به صورت یک زوجنیرو (کشش در یک لبه و فشار در لبه مقابل) جذب میکنند.
- پوشش میانی (Web): وظیفه انتقال برش خالص درونصفحهای را بر عهده دارد که میتواند عرشه فولادی با بتن سبک یا سیستم خرپای مهاربندی افقی باشد.
- اعضای جمعکننده (Drag Struts / Collectors): نیروهای برشی را از طول دیافراگم جمع کرده و به دهانههای مهاربندیشده منتقل میکنند.
اثر صلبیت دیافراگم بر توزیع بار بین دیوارهای مهاربندیشده
طبق دستورالعملهای AISI S400، صلبیت دیافراگم نقش حیاتی در تحلیل دارد:
- دیافراگم صلب: چنانچه سقف مجهز به دال بتن سبک مسلح باشد، تغییرشکل افقی دیافراگم در مقایسه با تغییرمکان دیوارهای متصل ناچیز است. در این حالت، توزیع برش بر اساس سختی نسبی دیوارهای برشی انجام میگیرد.
- دیافراگم انعطافپذیر: در سقفهای با پوشش چوبی یا بدون بتن، توزیع بار جانبی صرفاً بر مبنای سطح بارگیر (Tributary Area) بین دیوارهای مهاربندی توزیع میشود؛ بدون آنکه بازتوزیع پیچشی مؤثری رخ دهد.
2.1.2. انتقال نیرو از دیوارهای باربر جانبی به رانر تحتانی و انکربولتها
دیوار مهاربندیشده تحت ترکیبی از برش افقی (V) و لنگر واژگونی (M = V.h) قرار میگیرد. برش از طریق اتصال پیچهای خودکار به المانهای افقی (Track/Runner) وارد شده و با برش اصطکاکی و ظرفیت برشی انکربولتها به فونداسیون منتقل میشود. نیروی واژگونی نیز توسط یراقآلات نگهدارنده (Hold-Down) به پی منتقل میگردد تا از بلندشدگی (Uplift) جلوگیری شود.
3. انواع سیستمهای باربر جانبی و روشهای مهاربندی در سازه LSF
انتخاب سیستم بهینه، مستقیماً به پلان معماری (تعداد بازشوها)، زون لرزهخیزی و تعداد طبقات بستگی دارد.

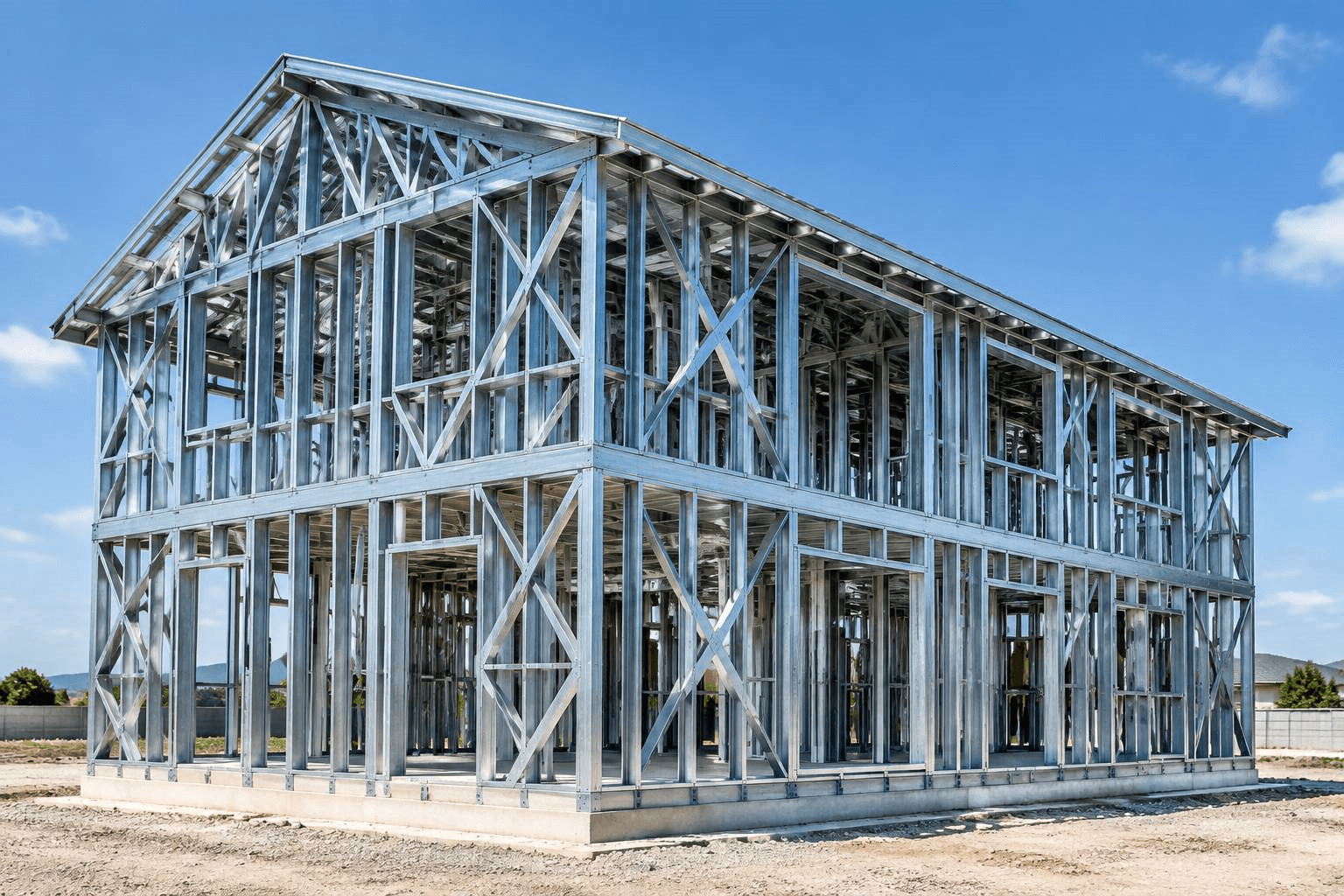

3.1. مهاربندی همگرا با تسمههای فولادی کششی (X-Bracing Flat Strap)
این سیستم متداولترین روش مهاربندی در پروژههای LSF است و از ورقهای گالوانیزه با مقاومت بالا (نظیر ASTM A653) به شکل تسمههایی با ضخامت ۱ تا ۲ میلیمتر تشکیل میشود.
3.1.1. مکانیزم عملکرد تسمه در کشش خالص
به دلیل ضخامت کم و نسبت لاغری بسیار بالا، تسمههای فولادی مقاومت فشاری ندارند. بنابراین، این سیستم تحت عنوان سیستم کشش-خالص (Tension-Only) رفتار میکند. هنگام زلزله، در هر نیمسیکل، تسمه در جهت کشش تسلیم شده و تسمه مقابل کمانش میکند (شکلگیری هیسترزیس).
نقش صفحه گاست (Gusset Plate) در جلوگیری از تمرکز تنش
تسمهها را نمیتوان مستقیم به جان استاد متصل کرد (خطر Tear-out). ورق گاست با ضخامت بالاتر (۱.۵ تا ۳ میلیمتر) در کنج فریم قرار گرفته و تنش پیچها را به طور همگن بین رانر و استاد پخش میکند تا از کمانش موضعی در گوشهها جلوگیری شود.
تکنیک پیشتنیدگی تسمهها و جلوگیری از پدیده شلشدگی (Slack)
اگر تسمه در حین نصب شل باشد، سازه پیش از درگیر شدن مهاربند، تغییرمکانهای بزرگی تجربه میکند. تسمهها باید با ابزارهای مکانیکی به میزان ۱۰ تا ۱۵ درصد تنش تسلیم پیشکشیده شوند تا رفتار دینامیکی سازه از همان لحظات ابتدایی زلزله فعال شود.
3.2. مهاربندی با استفاده از پوششهای برشی صفحهای (Shear Wall Panels)
در دهانههایی که امکان اجرای بادبند ضربدری نیست، از دیوارهای برشی استفاده میشود.
3.2.1. دیوارهای برشی با ورقهای فولادی نازک (Steel Sheet Sheathing)
این دیوارها از یک قاب CFS تشکیل شدهاند که روی یک یا دو طرف آن ورق نازک فولادی نصب شده است. این ورقها با ایجاد یک میدان کششی قطری (Tension Field Action)، ظرفیت فوقالعادهای در استهلاک انرژی لرزهای دارند.
فواصل پیچکاری مجاز و اثرات برش درونصفحهای
پیچهای اتصالدهنده شیت به قاب، اصلیترین واسطه انتقال برش هستند. فاصله پیچهای پیرامونی (Edge Screws) معمولاً بین ۵۰ تا ۱۵۰ میلیمتر است. کاهش این فاصله به کمتر از ۵۰ میلیمتر به دلیل ریسک پارهشدگی ورق مجاز نبوده و فواصل بیش از ۱۵۰ میلیمتر، سختی جانبی را به شدت افت میدهد.
3.2.2. استفاده از صفحات ساختمانی سخت (OSB و سمنت برد)
پانلهای OSB یا سمنت برد متداولترین متریال برای ایجاد دیافراگم قائم هستند.
اثر اندرکنش پیچ و پانل در جذب انرژی لرزهای
در دیوارهای با پوشش OSB، مکانیزم استهلاک انرژی، اندرکنش غیرخطی پیچ و بافت پانل است. پیچها در لبههای پانل دچار خمش پلاستیک شده و بافت اطراف پیچ دچار لهیدگی میکروسکوپی میشود. این لهیدگی تدریجی (Bearing Degradation) باعث استهلاک انرژی زلزله بدون فروپاشی ناگهانی قاب سازهای میگردد.
4. مبانی محاسباتی و ضوابط آییننامهای مهاربندی LSF
طراحی در سازههای LSF بر پایه روش تحلیل مقاومت مستقیم (DSM) در آییننامه AISI S100 انجام میگیرد.
4.1. استانداردهای طراحی (مرجع AISI S100، AISI S400 و نشریه ۶۱۲)
در ایران، نشریه ۶۱۲ مرجع اصلی است. طراحی بر فلسفه ضرایب بار و مقاومت (LRFD) استوار است:
4.1.1. ضریب رفتار سازه (R) در سیستمهای مهاربندی LSF
ضریب رفتار (R) تعیینکننده برش پایه زلزله است.
- بادبند تسمهای: R~3.5 – 4.0
- دیوار برشی ورق فولادی: R ~3.5 – 4.0
مقایسه شکلپذیری بادبند تسمهای با دیوار برشی ورق فولادی
بادبند تسمهای شکلپذیری خود را صرفاً از تسلیم محوری میگیرد (نیاز به کنترل طول تسلیم). در مقابل، دیوار برشی ورق فولادی به دلیل توزیع یکنواخت تنش، رفتار چرخهای (Hysteresis) پایدارتر و چاقتری را نشان میدهد.
4.1.2. کنترل تغییرمکان نسبی جانبی طبقات (Drift Limit)
سازه LSF به دلیل سبکی، در اکثر طرحها توسط کنترل دریفت (تغییرمکان نسبی طبقات) کنترل میشود. طبق استاندارد ۲۸۰۰، تغییرمکان واقعی (Delta_M) باید از ضرب تغییرمکان الاستیک (Delta_e) در ضریب بزرگنمایی (Cd) محاسبه شود:
5. دیتیلهای اجرایی و نکات کارگاهی نصب مهاربندها
حتی بهترین تحلیلهای نرمافزاری در صورت اجرای نادرست دیتیلها، کارایی ندارند.
5.1. مهار اعضای مرزی و کنترل نیروهای Uplift
به دلیل ممان واژگونی، ستونهای ابتدای دیوار برشی تحت کشش شدید قرار میگیرند.
5.1.1. جزئیات نصب استادهای مضاعف (Double/Boxed Studs)
در انتهای دهانههای مهاربندی، استفاده از یک استاد تکی مجاز نیست. باید از دو استاد جفتشده (Back-to-Back) یا مقاطع باکس (Boxed) استفاده کرد تا ظرفیت فشاری و کششی لازم برای اتصال Hold-Down فراهم شود.

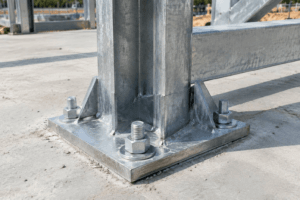

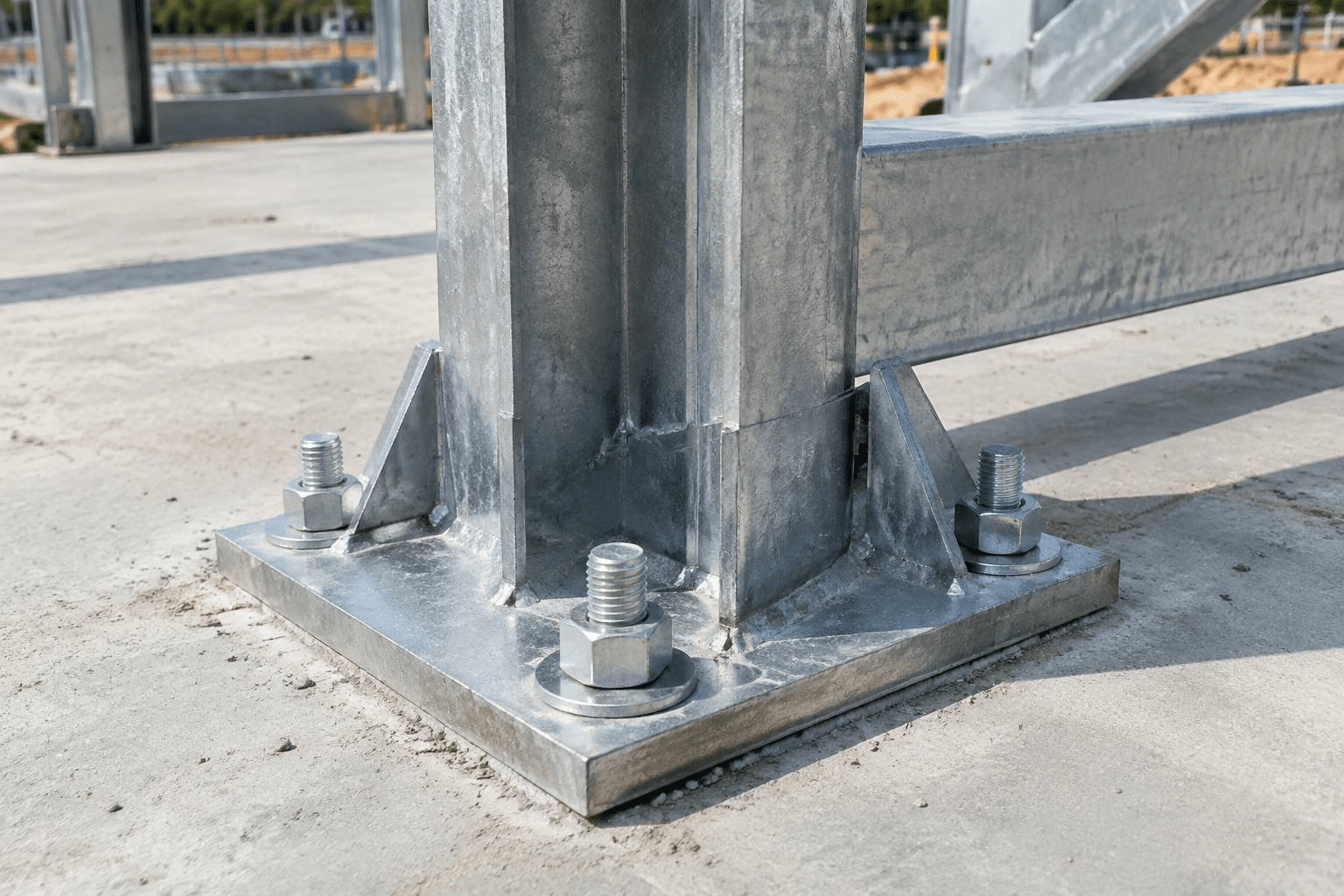

5.1.2. انتخاب و اجرای اتصالات نگهدارنده (Hold-Down Brackets)
یراقآلات Hold-Down باید مستقیماً به استادهای مضاعف متصل شوند. مشخصات انکربولتها: انکربولتهای پای دیوار باید بر اساس حداکثر لنگر واژگونی محاسبه شوند. استفاده از انکربولتهای با قطر کم و طول کوتاه در پی بتنی، شایعترین عامل گسیختگی در زلزله است.
5.2. خطاهای متداول اجرایی در کارگاههای LSF و پیامدهای آن

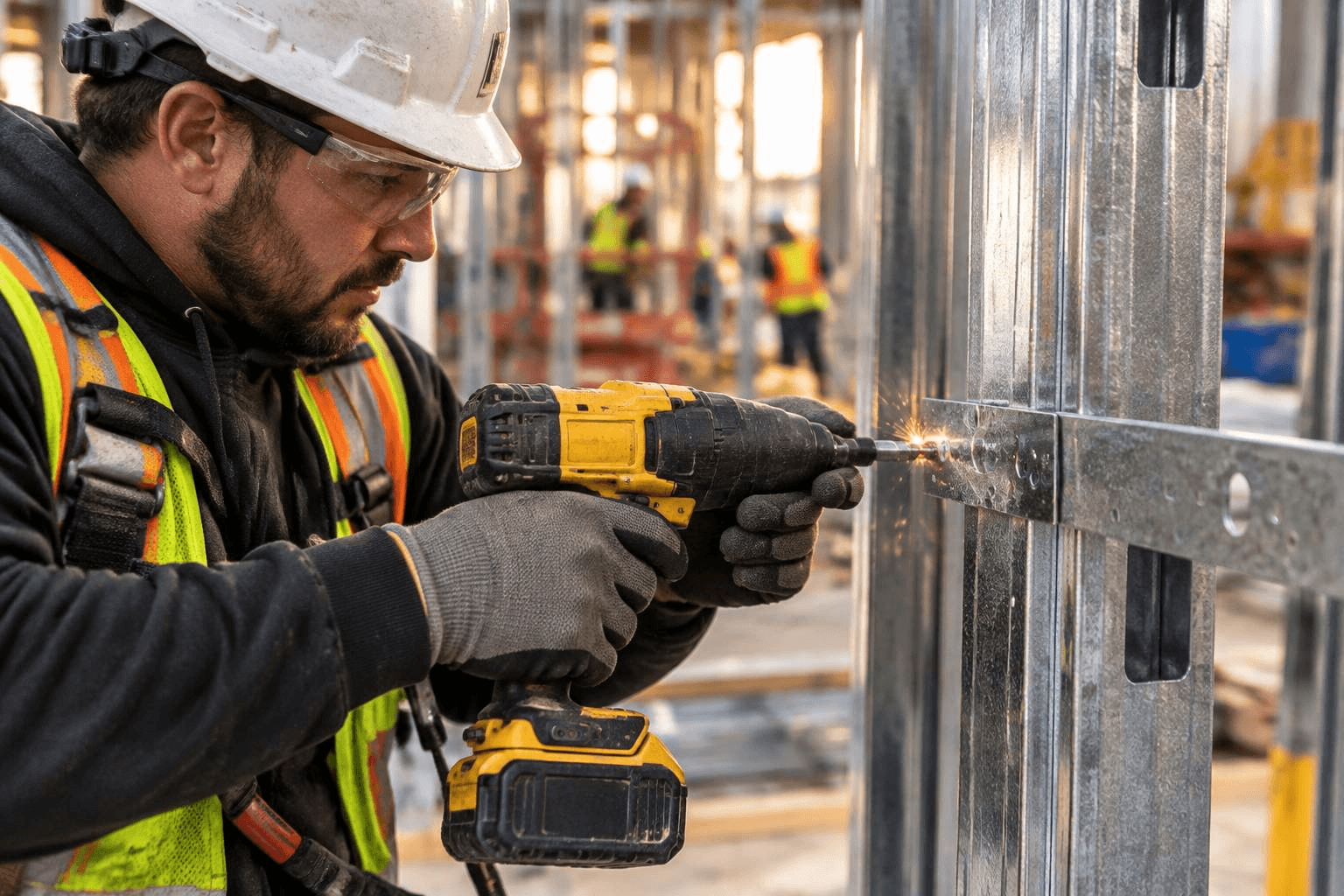

- استفاده از پیچهای غیرسازهای: عدم توجه به رده مقاومت پیچهای خودکار (Self-Drilling Screws).
- عدم رعایت فواصل لبهای (Edge Distance): پارهشدگی ورق در محل اتصال به دلیل نزدیکی بیش از حد پیچ به لبه.
- لقی در اتصالات پیچی: عدم پیشتنیدگی تسمهها که منجر به ضربه (Impact) در شروع زلزله میشود.
6. برتریهای فنی و مهندسی در پروژههای شرکت آسراکو
اجرای سازه LSF، برخلاف تصور عمومی، کاری صرفاً مکانیکی نیست؛ بلکه یک فرآیند پیچیده مهندسی است که در آن کوچکترین خطا در محاسبات جانبی میتواند کل پروژه را به خطر اندازد. شرکت آسراکو با تکیه بر تیم طراحی متشکل از متخصصان سازه و نظارت دقیق بر فرآیند تولید و نصب، استانداردهای سختگیرانهای را برای سیستمهای مهاربندی پیادهسازی میکند.
ارزش پیشنهادی شرکت آسراکو:

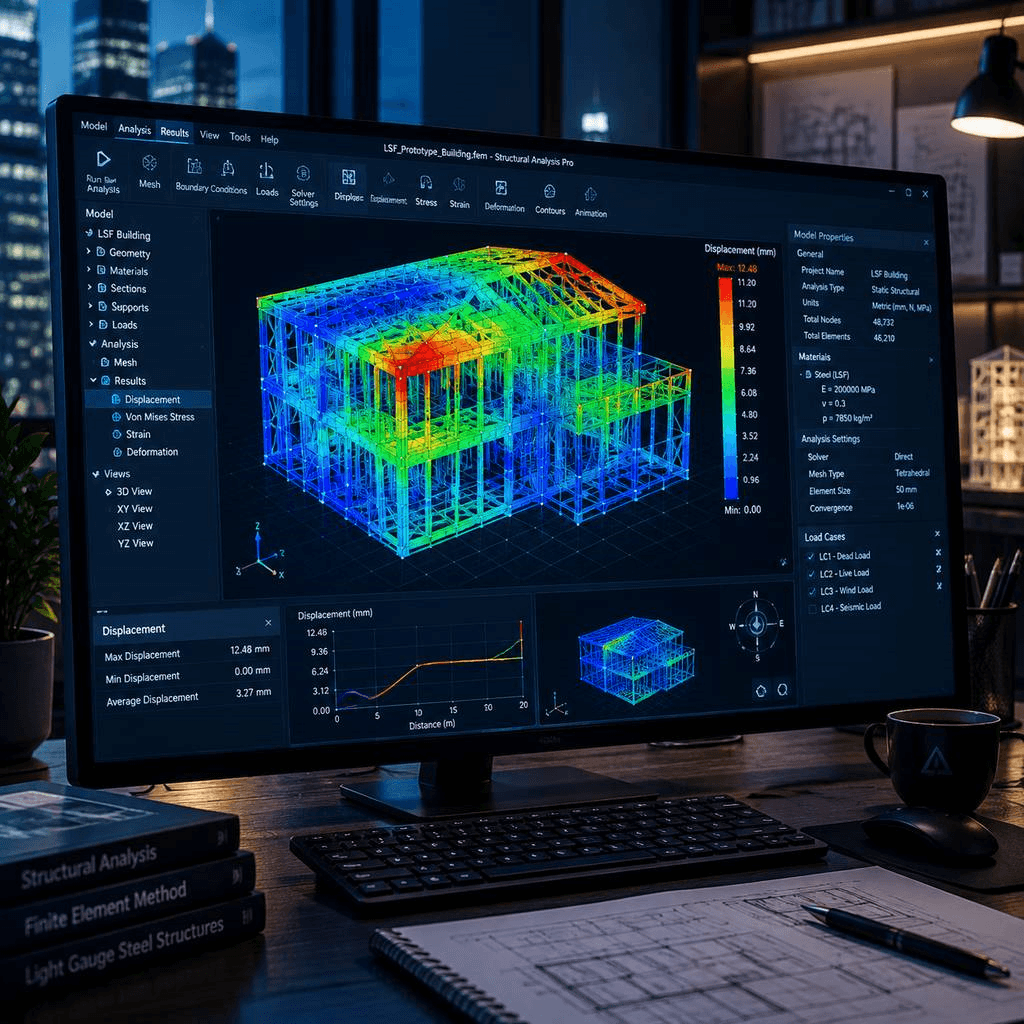

- مدلسازی دقیق: استفاده از نرمافزارهای تخصصی برای تحلیل رفتار غیرخطی مهاربندها.
- کنترل کیفیت کارگاهی: بازرسی جوشها و اتصالات پیچی مطابق با استانداردهای AISI.
- تضمین پایداری: اجرای اصولی دیتیلهای Hold-Down و جمعکنندهها برای مقاومت در برابر تمامی نیروهای جانبی.
دعوت به همکاری:اگر در مرحله طراحی ویلا، ساختمانهای چندطبقه یا پروژههای توسعهای با سیستم LSF هستید، جهت دریافت مشاوره تخصصی در زمینه بهینهسازی سیستمهای مقاوم جانبی و تحلیلهای لرزهای، با تیم مهندسی شرکت آسرا در تماس باشید. ما در آسرا، امنیت سازه را با محاسبات دقیق، تضمین میکنیم.
این مقاله تخصصی به منظور افزایش سطح دانش فنی مهندسان و کارفرمایان تدوین شده و تمامی محاسبات و ضوابط مطرح شده بر اساس آخرین ویرایشهای نشریه ۶۱۲ و استانداردهای بینالمللی AISI میباشد.
