این مقاله قصد داریم به بررسی چگونگی محافظت از ساختمان های ساخته شده با سازه ال اس اف در برابر نفوذ آب باران بپردازیم، اگرچه مطالبی که به آن اشاره خواهیم کرد مناسب برای کلیه ساختمان ها با انواع روش های ساخت است، ولیکن سازندگان و علاقمندان ساخت و ساز با سازه ال اس اف لازم است به مطالب زیر توجه کنند.

علیرغم پیشرفت های قابل توجه در طراحی و شیوه های ساخت و ساز، نفوذ آب یکی از رایج ترین علل تعمیر ساختمان ها است. نفوذ آب می تواند منجر به کپک، پوسیدگی و کیفیت پایین هوای داخل خانه شود و بر دوام خانه تأثیر بگذارد  و منجر به آسیب های قابل توجه شود.

کنترل آب باران می تواند تحت تاثیر پیکربندی ساختمان (ارتفاع، عرض برآمدگی ها و غیره)، انتخاب و نحوه نصب مصالح سقف و سایدینگ، شیب سقف، اندازه مناسب گاترها، اجرای فلاشینگ، استفاده از درزگیر در صورت نیاز، تحمل مصالح در برابر رطوبت باشد. همه این عوامل به انعطاف پذیری و دوام ساختمان ساخته شده با سازه ال اس اف در طول عمر در معرض آب باران کمک می کنند.

راه حل های کنترل آب باران در ساختمان های ساخته شده با سازه ال اس اف

۱-در نظر گرفتن بیرون زدگی برای سقف در ساختمان های ساخته شده با سازه ال اس اف

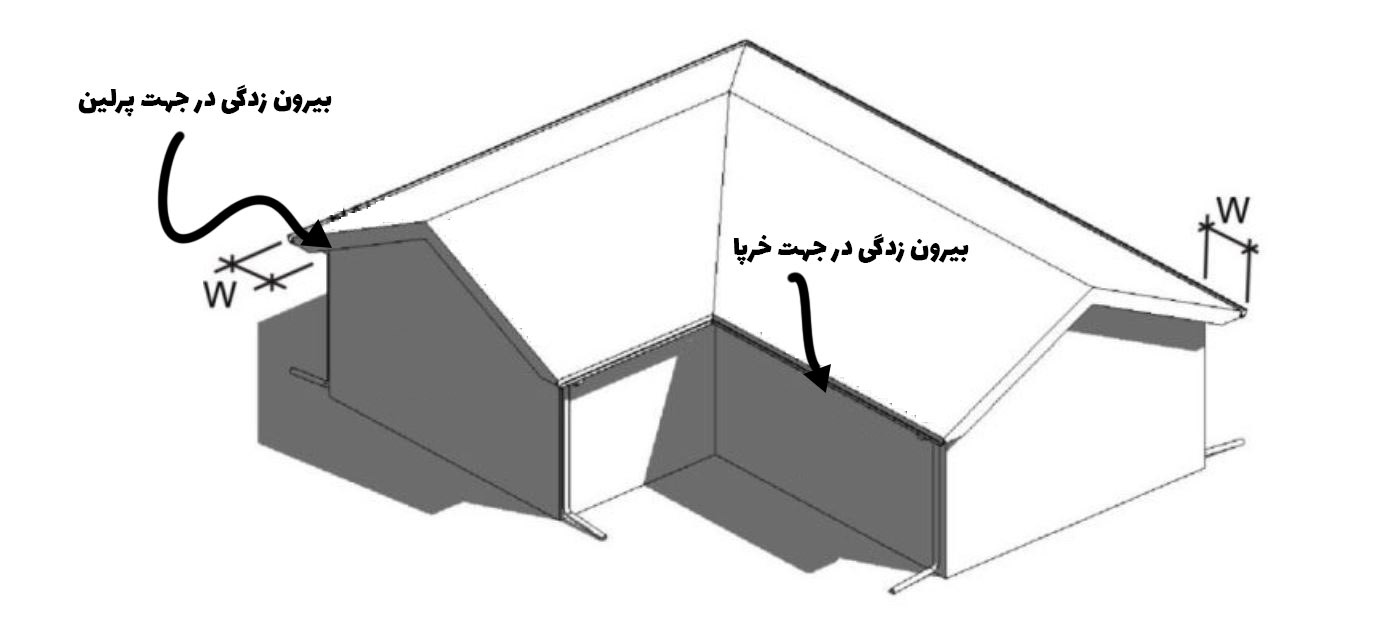

بیرون زدگی سقف اصلی ترین پارامتر برای منحرف کردن آب باران از دیوارهای خانه های ساخته شده با  سازه ال اس اف است. بنابراین، پتانسیل نفوذ آب باران از طریق پنجره های جانبی و درها به حداقل می رسد. همچنین بیرون زدگی سقف دارای مزایای متعدد دیگری هستند از جمله کاهش مصرف انرژی، تهویه مطبوع و کاهش اثرات مخرب تشعشعات خورشیدی، اما بیرون زدگی سقف موجب افزایش  سطح  بار گیر برای بار باد می شود پس برای انتخاب طول بیرون زدگی سقف سازه ال اس اف لازم است به استاندارد های موجود توجه کنیم.

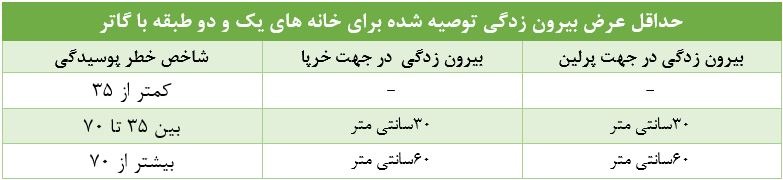

در استاندارد ملی خانه سبز ICC-700  جدول زیر را برای طول بیرون زدگی در ساختمان های یک الی دو طبقه پیشنهاد می کند:

سازه ال اس اف

۲-طراحی پیکربندی سقف سازه ال اس اف بدون مانع برای زهکشی

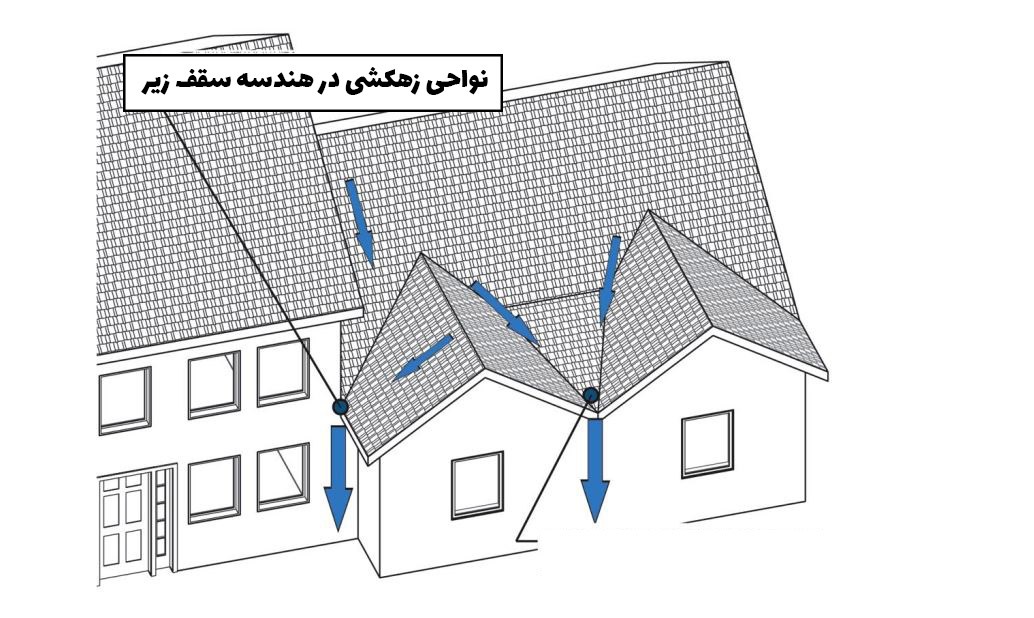

 در ساخت و سازهای مدرن، افزودن پیچیدگی به پلان های سقف سازه ال اس اف معمولاً برای جذابیت بیشتر انجام می شود. اما افزودن پیچیدگی به الگوی زهکشی سقف سازه ال اس اف می‌تواند الگوهای زهکشی سقف را بیش از حد در یک ناحیه متمرکز کند یا باعث ایجاد مانع شود. اگر موضوع به درستی مورد توجه قرار نگیرد، این شرایط اغلب منجر به نفوذ رطوبت  و ایجاد مشکلات در دوام ساختمان ها می شود.

برای طراحی پیکربندی سقف سازه ال اس اف با زهکشی مناسب  باید چه نکاتی را باید رعایت کنیم؟

الف- هندسه های سقفی طراحی کنید که آب به راحتی تخلیه شود و حداقل موانع برای جریان آب پشت بام  داشته باشد و عملکرد زهکشی را بهینه کند.

ب-در دره های سقف و سطوح عمودی مجاورش که غلظت جریان آب در آنجا رخ می دهد، یک لایه غشای ضد آب بچسبانید.

پ-در محل که جریان های شدید آب از پشت بام به گاتر می ریزد، از یک انحراف کننده گاتر یا محافظ پاشش آب برای جلوگیری از پرتاب بیش از حد آب به گاتر استفاده کنید و سایز گاتر را با توجه به این موضوع تعیین کنید.

سازه ال اس اف

۳-تعیین شیب مناسب سقف سازه ال اس اف

با در نظر گرفتن چندین عامل، شیب سقف متوسط ​​(مثلاً در محدوده ۲۲درجه تا ۲۶ درجه) تعادل مطلوبی از مزایا و معایب برای سقف سازه ال اس اف ایجاد می‌کند. به عنوان مثال، گام های پایین تر سقف باعث کاهش راندمان زهکشی، تجمع زباله و افزایش بارهای مکش باد روی سقف می شود. علاوه بر این، با کهنه شدن سقف یا آسیب دیدن سقف، نشتی ها شدیدتر می شوند. در مقابل، شیب تندتر سقف باعث افزایش حجم و سرعت تخلیه آب سقف و افزایش بارهای جانبی باد بر روی ساختمان می‌شود و به مقادیر بیشتری از مهاربندی دیوار برای جلوگیری از ریزش نیاز دارد که ممکن است ملاحظات معماری مانند محل قرارگیری و تعداد پنجره‌ها و درها را تحت تاثیر قرار دهد. دسترسی به سقف‌های شیب‌دار برای ساخت، تعمیر و نگهداری و جایگزینی بسیار دشوارتر است.

۴-طراحی تهویه سقف سازه ال اس اف برای کنترل رطوبت و یخ بند

هنگام طراحی و ساخت یک سیستم سقف، تهویه کافی به دلایلی مهم است:

الف-کنترل میعان

ب-کنترل دمای سطح سقف سازه ال اس اف و فضای زیر شیروانی

پ-بهره وری انرژی

ت-جلوگیری از یخ زدگی مزمن در لبه بام

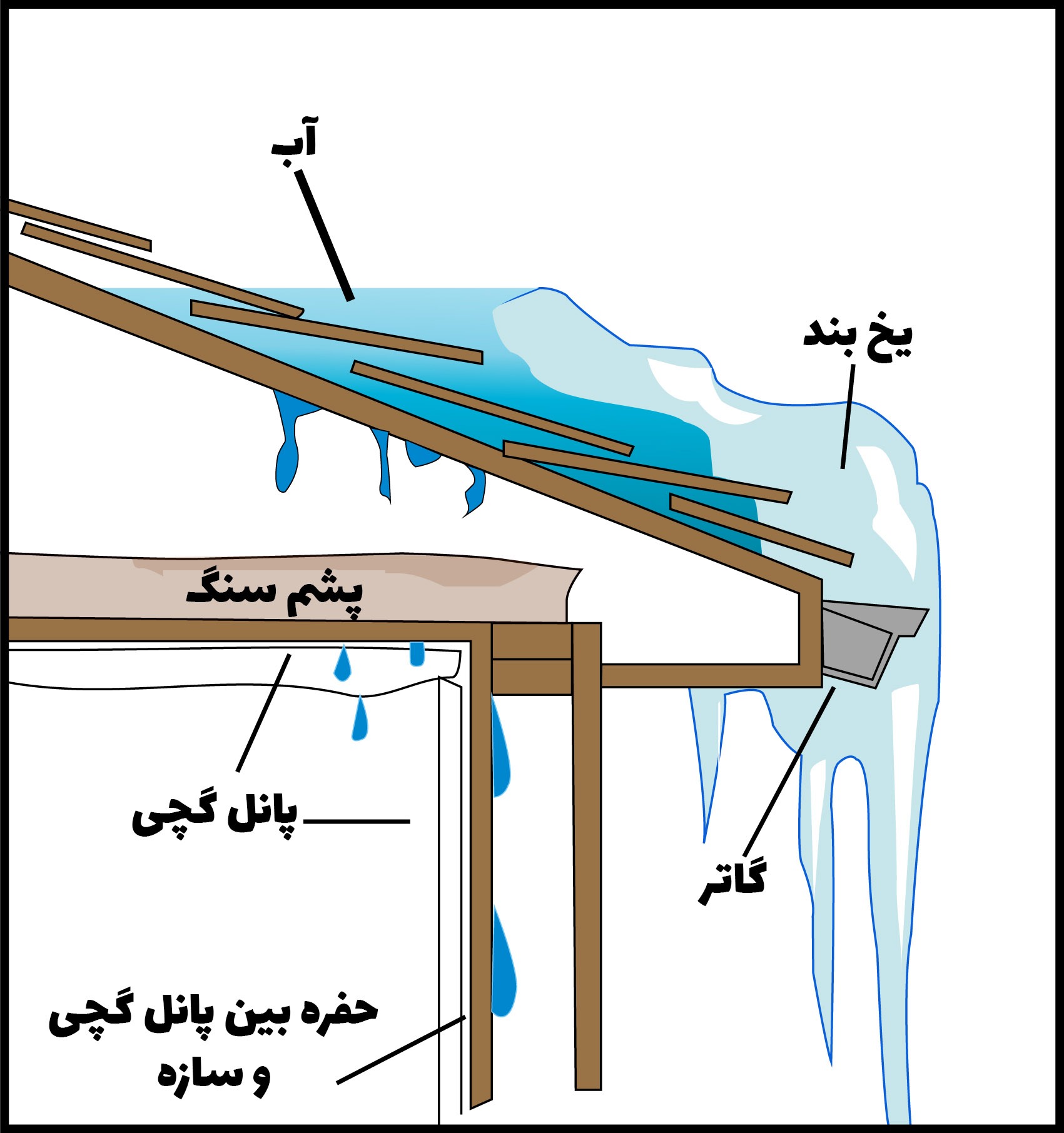

تهویه فضاهای زیر شیروانی در زیر سقف های شیب دار سازه ال اس اف برای جلوگیری از آسیب ناشی از رطوبت در نظر گرفته شده است. تهویه نیز برای کاهش دمای اتاق زیر شیروانی یا فضای زیر عرشه سقف در نظر گرفته شده است. این اثر می تواند مصرف انرژی خنک کننده در تابستان را کاهش دهد و همچنین از تشکیل سدهای یخی در زمستان جلوگیری کند. همچنین به کاهش دمای عرشه سقف و مواد بام در طول دوره های گرم کمک می کند. که در نهایت تهویه سقف می تواند به حذف رطوبت داخلی ساختمان ساخته شده با سازه ال اس اف کمک کند.

تهویه معمولی سقف خانه ها به استراتژی های تهویه غیرفعال (یعنی بدون فن یا کنترل) وابسته است. تهویه غیرفعال ممکن است در طول باد افزایش یابد، اما معمولاً توسط نیروی “ضعیف” هوای گرم که در اتاق زیر شیروانی بالا می رود وارد پایین و خارج می شود. این نیروهای “ضعیف” که باعث تبادل و حرکت هوا می شوند، گاهی اوقات اگر ورودی ها و خروجی های تهویه به خوبی توزیع نشده باشند، مناطق راکد را ترک می کنند (مثلاً منافذ مداوم دریچه در برآمدگی و در امتداد لبه بام). اما، در برخی موارد، تهویه مداوم ممکن است به علت شکل سقف و همچنین جزئیات سازه ای، مانند ارتفاع بین سقف و دیوارها برای انتقال نیروهای لرزه ای یا باد از طریق ساختمان، به مشکل بخورد. در چنین مواردی، جزئیات طرح تهویه سقف و جزئیات سازه ای باید هماهنگ باشند. همچنین، چنین چالش‌های طراحی یکپارچه‌ای حاکی از اهمیت درز بندی خوب برای جاوگیری از نفوذ هوا سقف به اتاق زیر شیروانی و کنترل رطوبت نسبی هوای داخل ساختمان برای ایجاد” ایمنی” در طراحی تهویه سقف سازه ال اس اف است.

سازه ال اس اف

۵-زهکشی سقف سازه ال اس اف با ابعاد مناسب

گاترهای سقفی که به درستی طراحی شده اند، مقدار و دفعات آب خروجی سقف را که دیوارها یا فونداسیون را خیس می کند، کاهش می دهند.

 فهرستی از توصیه ها و یک رویکرد طراحی ساده در زیر برای کمک به استفاده صحیح از گاتر در ساختمان های ساخته شده با سازه ال اس اف ارائه شده است:

الف-اطمینان حاصل کنید که گاترهای سازه ال اس اف دارای شیب اندکی به سمت پایین به سمت دهانه های پایین هستند.

ب-آب خروجی که مستقیماً به سطح زمین تخلیه می شوند باید حداقل ۵ سانتی متر به سمت بیرون از آن تخلیه شوند. قراردهی بلوک‌های پای گاتر یا لوله‌های موجدار پلاستیکی برای جلوگیری از فرسایش و ایجاد امتداد بیشتر آب خروجی به دور از فونداسیون توصیه می‌شود، به‌ویژه برای دهانه‌هایی که در گوشه‌های داخلی ساختمان های ساخته شده با سازه ال اس اف قرار دارند.

پ-در مواردی که درجه خاکریزی فونداسیون زهکشی مثبتی را از فونداسیون ایجاد نمی‌کند، باید اصلاح شود نه اینکه صرفاً به امتداد دبی خروجی اتکا کنیم. اگر گاترها مسدود شوند و باعث سرریز آب شود، درجه سطح دور از فونداسیون تنها وسیله ای برای جلوگیری از نفوذ احتمالی آب یا آسیب به دیواره های فونداسیون خواهد بود.

ت-خروجی هایی که آب را تخلیه می کنند باید این کار را در لوله های پلاستیکی موجدار یا صاف بدون سوراخ انجام دهند. لوله باید در زیر زمین تا خروجی مناسب اجرا شود. لوله تخلیه گاتر را به سیستم زهکشی فونداسیون وصل نکنید. این عمل فونداسیون را خیس می کند.

ث-گاتر ها و ناودان ها باید در برابر خوردگی و سایش ناشی از جریان آب مقاوم باشند.

ج-در گوشه های داخلی (به عنوان مثال، دره ها) که آب در حال حرکت سریع در یک دره پشت بام ممکن است از گاتر “بیش از حد” عبور کند، از یک محافظ پاشش گاتر استفاده کنید.

چ-گاتر ها، سرریزها و بلوک های آب پاش باید توسط صاحب خانه تمیز و به درستی نگهداری شوند. در جایی که منابع قابل توجهی از زباله های سقف و گاتر وجود دارد (به عنوان مثال، درختان)، یک سیستم محافظ گاتر با کیفیت بالا ممکن است در کاهش دفعات باز شدن گاترها مفید باشد. گاترها برای زهکشی مثبت باید به درستی نصب شوند و به طور مرتب تمیز شوند تا وضعیت “بدون گرفتگی”حفظ شود.

سازه ال اس اف

۶-برای دیوار های سازه ال اس اف یک پوشش خارجی مناسب برای شرایط آب و هوایی انتخاب کنید.

پوشش دیوار خارجی ممکن است در بیرون یکسان به نظر برسند، اما ممکن است عملکرد یکسانی نداشته باشند، حتی اگر از منظر آیین‌نامه ساختمانی معادل در نظر گرفته شوند. مجموعه‌های پوشش دیوار خارجی می‌توانند شامل ویژگی‌هایی باشند که توانایی دیوار را برای محافظت از ساختمان های ساخته شده با سازه ال اس اف در برابر نفوذ آب باران و تجمع رطوبت بهبود می‌بخشد یا کاهش می‌دهد. اهمیت این توجه بسته به آب و هوا متفاوت است.

هر یک از این روش های ساخت و ساز، سطوح مختلفی را برای مدیریت یا مقاومت در برابر آب باران فراهم می کند:

الف-انحراف: استفاده از روکش برای انحراف آب از اجزای ساختمانی محافظت شده از جمله لایه مانع مقاوم در برابر آب زیرین

ب-زهکشی: استفاده از یک مانع مقاوم در برابر آب (WRB) یکپارچه با سایر اجزای دیوار و فلاشینگ برای ایجاد یک صفحه زهکشی پیوسته که آب را که در پشت روکش نشت می کند (با سطح روکش منحرف نمی شود) به سمت پایین و خارج از مجموعه هدایت می کند.

پ-خشک کردن: استفاده از یک فضای هوای تهویه شده در پشت سایدینگ برای تبخیر آبی که بلافاصله تخلیه یا جذب نمی شود.

۷-فلاشینگ سقف سازه سازه ال اس اف را درست اجرا کنید.

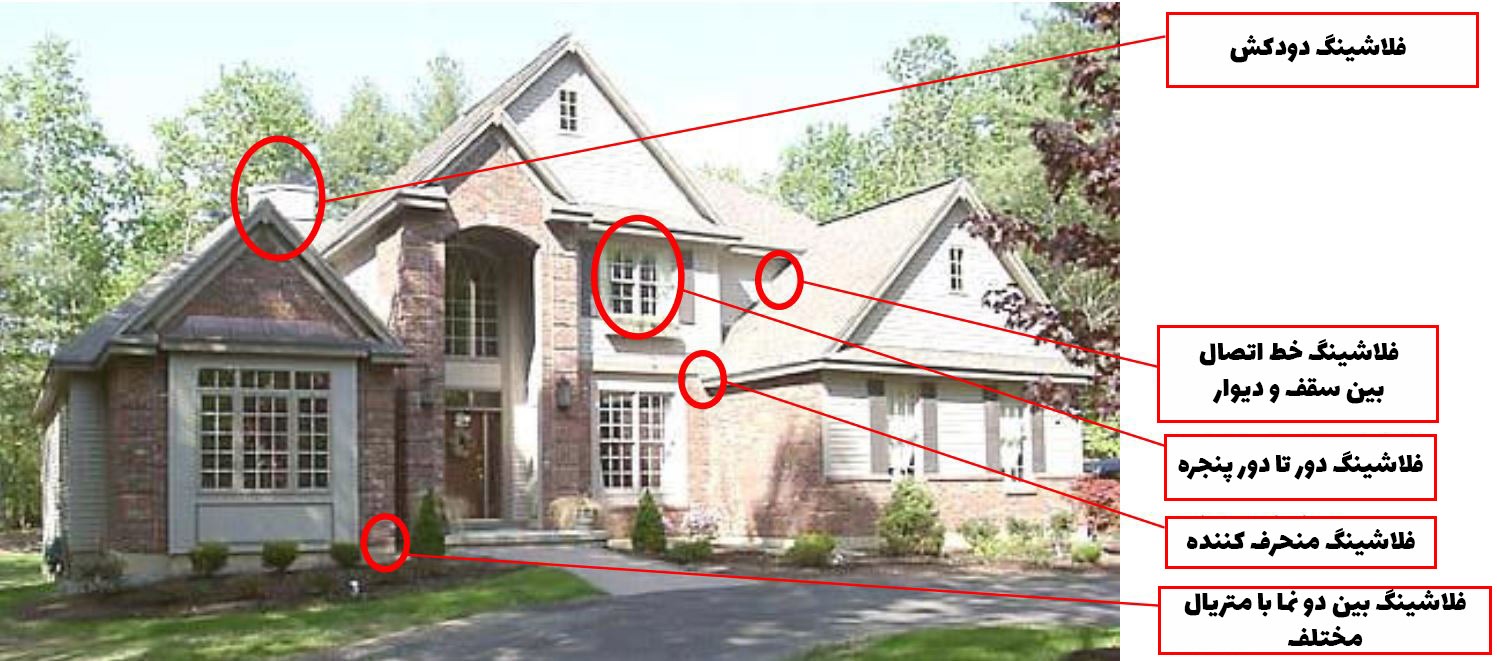

فلاشینگ برای جلوگیری از نشت آب در دیوارها و سقف ها بسیار مهم است. مناطق مشکل دار معمولی برای فلاشینگ شامل سر پنجره ها و درها و همچنین تقاطع سقف و دیوار است. مهم است که تمام مناطقی که فلاشینگ مورد نیاز است را شناسایی کنید و برای عایق‌سازی فقط به درزگیری تکیه نکنید. نصب صحیح فلاشینگ برای اطمینان از دوام و طول عمر ساختمان ها ضروری است.

سازه ال اس اف
