سازه ال اس اف سابقه اثبات شده ای در ارائه مزایای صرفه جویی در انرژی و پایداری برای ساختمان ها در هر شکل و اندازه ای دارد. سازه ال اس اف همچنین می تواند عنصر سازه ای اولیه در ساختمان های میان مرتبه ​​باشد و الزامات عایق پیوسته بیرونی را که توسط IECC، ASHRAE 90.1، ASHRAE 189.1، IgCC  وLEED تعیین شده است، برآورده کند.

 دیتیل عایقکاری استاندارد دیوار پیرامونی سازه ال اس اف از نگاه رابرت گروپ که از اعضا انجمن صنعت اسکلت فولادی(SFIA)  است. به شرح زیر ارائه شده است:

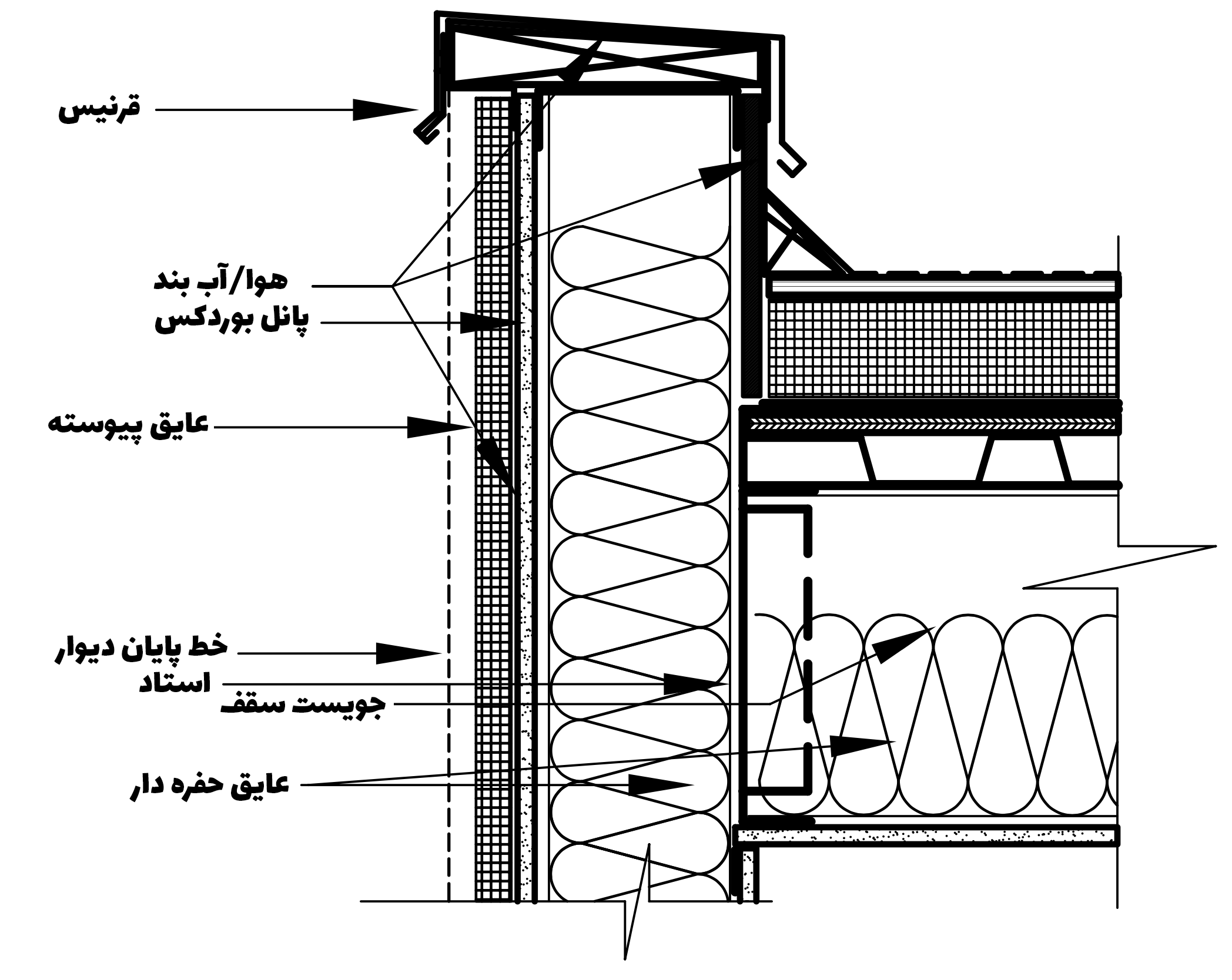

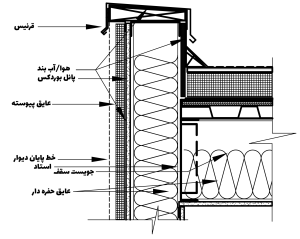

۱-اتصال سازه ال اس اف و جانپناه سقف

نکات کلیدی دیتیل۱:

• اتصال جویست به پروفیل C شکل تِرَک
• اتصال تِرَک سقف به بال استاد
• لایه هوا/آب بند برای ورق ذوزنقه ای روی جان پناه سقف (زیر پوشش سقف) و روی سطح پوشش حساس به آب وجود دارد.
• حفره داخل استاد با عایق پر شده است.
• ضخامت عایق با توجه به استاندارد IECC رعایت شده است.

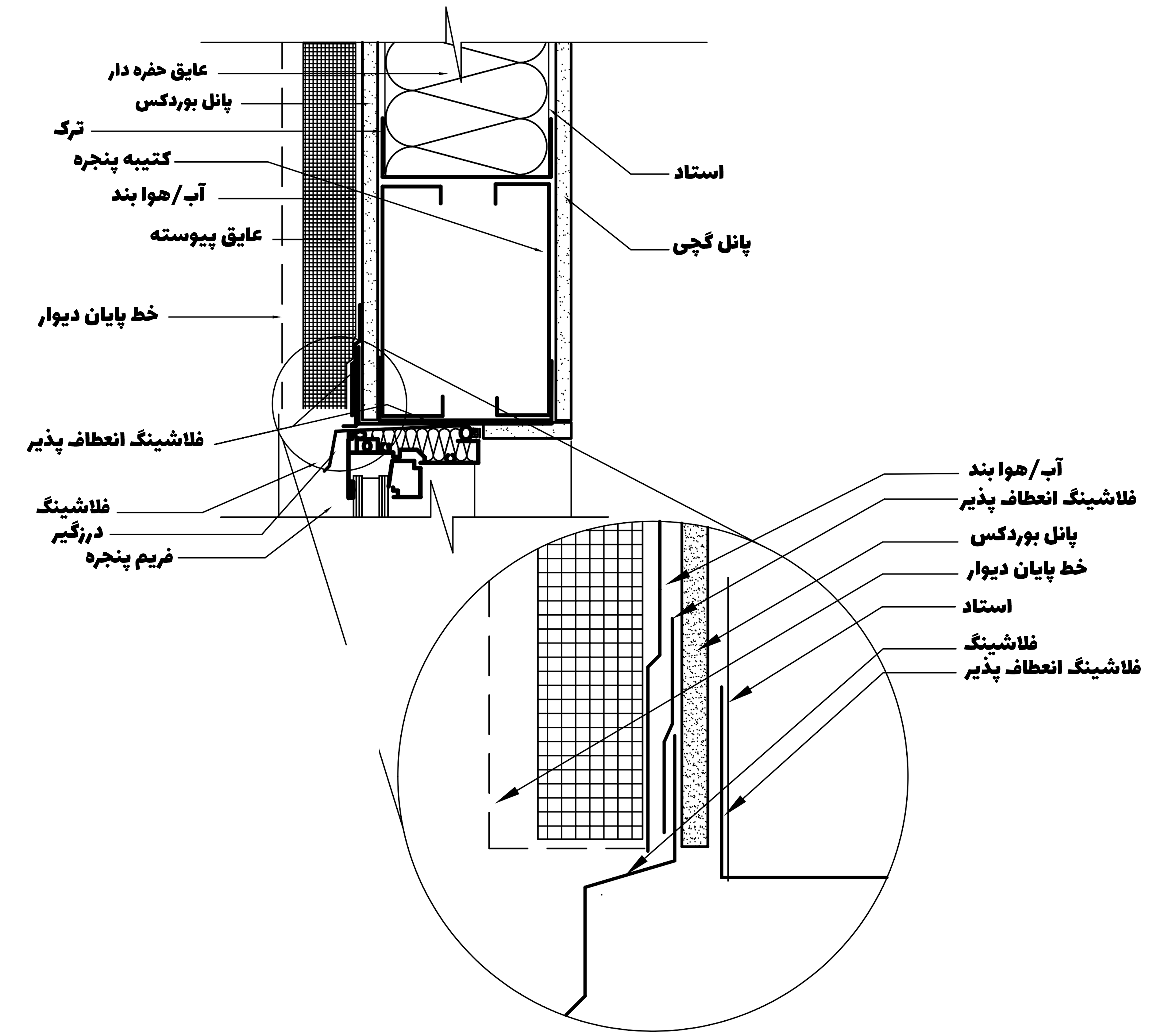

۲-اتصال سازه ال اس اف به چارچوب افقی پنجره

نکات کلیدی دیتیل۲:

• کتیبه پنجره به استاد های عمودی سازه ال اس اف متصل شده است.
• حفره های استاد با عایق پر شده است.
• لایه هوا/آب بند را در قسمت پایین کتیبه امتداد دهید.
• ضخامت عایق با توجه به استاندارد IECC رعایت شده است.

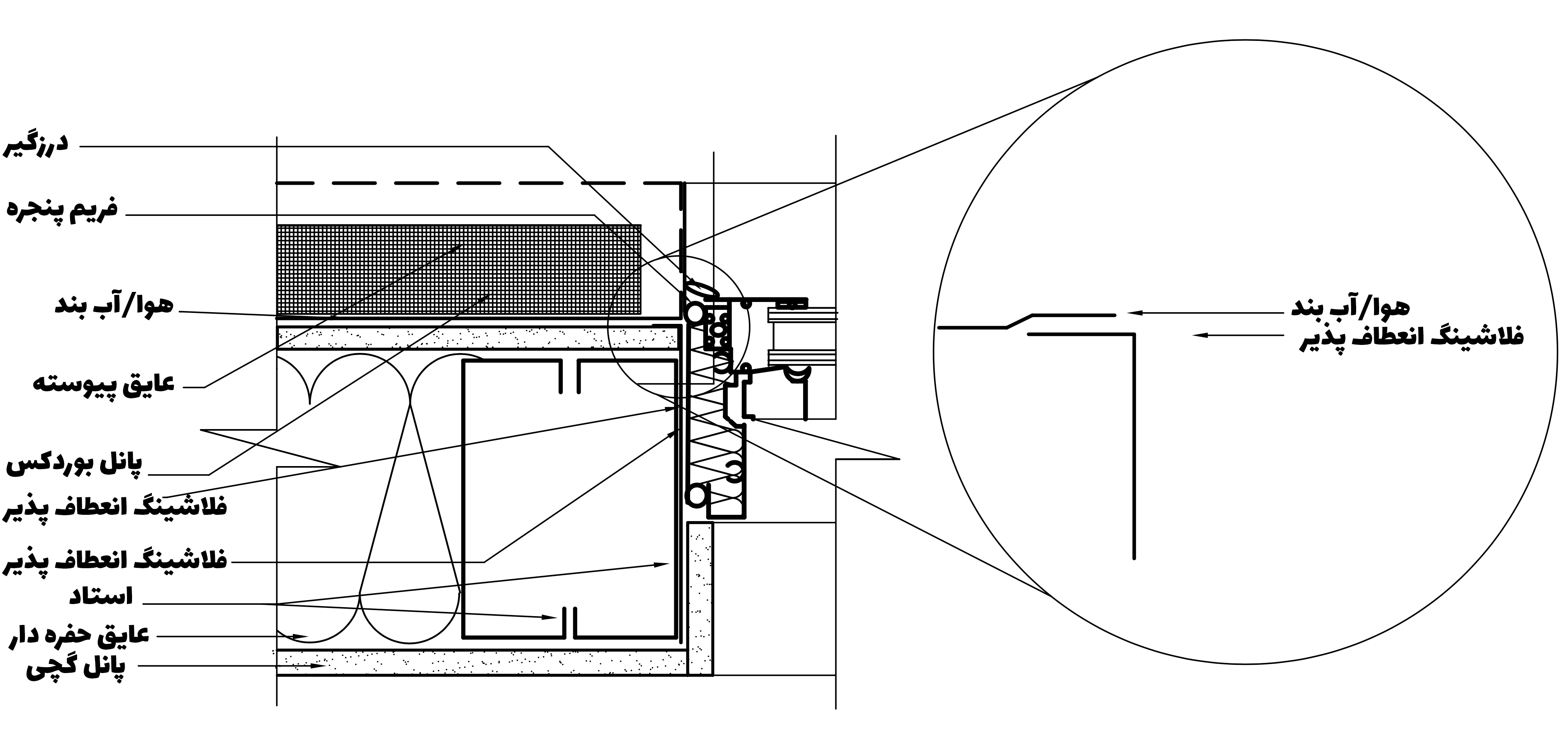

۳-اتصال سازه ال اس اف به چارچوب عمودی پنجره

نکات کلیدی دیتیل۳:

• استاد ها به صورت دوبل به چارچوب پنجره متصل می شوند.
• لایه هوا/آب بند را در راستای استاد های عمودی امتداد دهید.
• حفره های استاد با عایق پر شده است.
• ضخامت عایق با توجه به استاندارد IECC رعایت شده است.

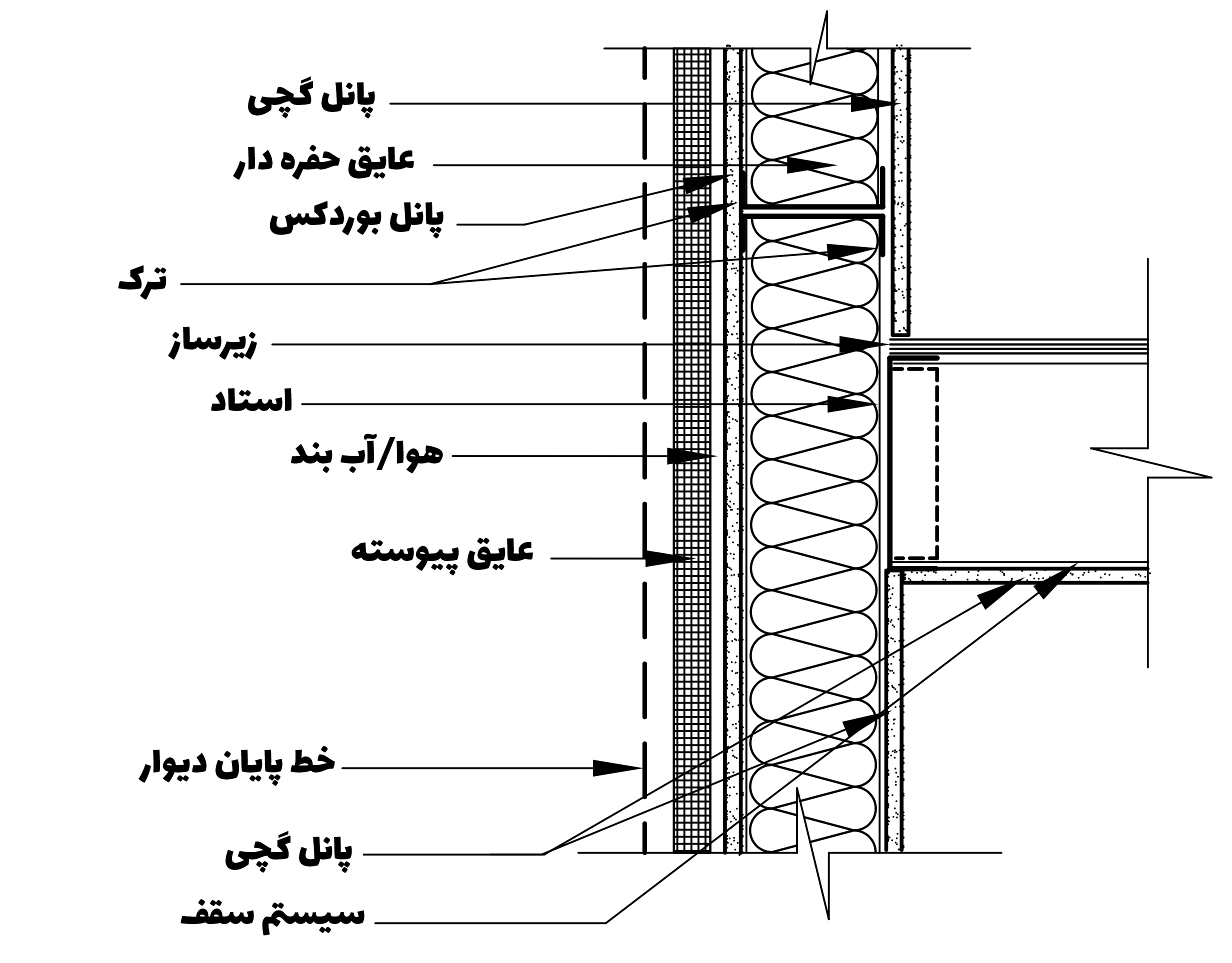

۴-اتصال جویست ال اس اف به دیوار پیرامونی

نکات کلیدی دیتیل۴:

• اتصال ترک جویست به پروفیل C شکل
• اتصال ترک جویست به استاد
• حفره های استاد با عایق پر شده است.
• ضخامت عایق با توجه به استاندارد IECC رعایت شده است.

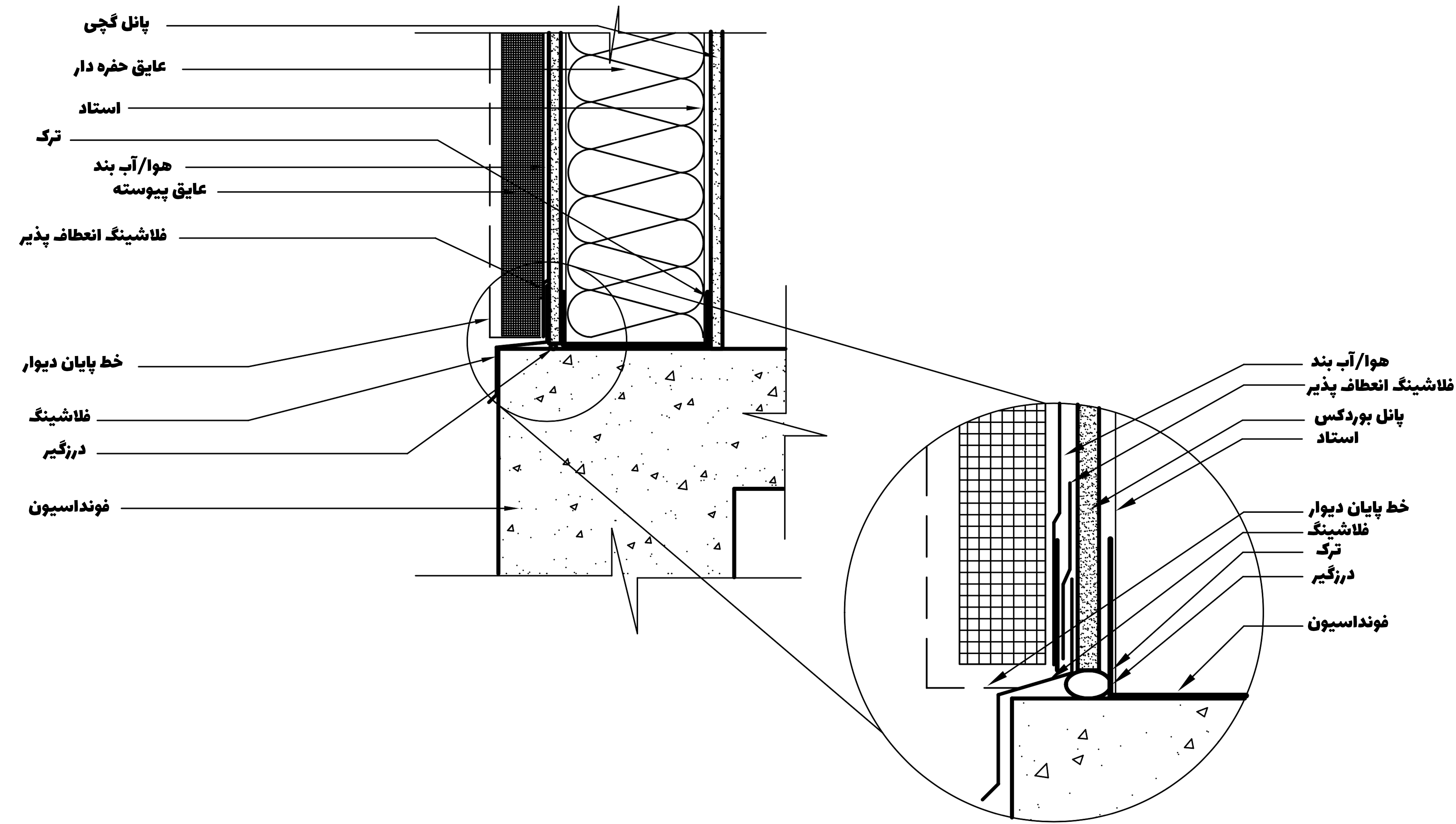

۵-اتصال سازه ال اس اف به فونداسیون

نکات کلیدی دیتیل۵:

• اتصال استاد به تِرَک C شکل
• اتصال تِرَک کف به بتن
• لایه هوا/آب بند را روی فلاشینگ امتداد دهید.
• درزگیر در پایین پوشش حساس به آب و در بالای دال بتنی قرار دارد.
• حفره های استاد سازه ال اس اف با عایق پر شده است.
• ضخامت عایق با توجه به استاندارد IECC رعایت شده است.

مرجع:

سایت buildsteel.org
